機遇與挑戰：

• 白色LED的發光效率逐年提高且單價不斷降低
• 可獲得均勻的擴散光
• 采用局部調光技術的可能性
• 白色LED的發光效率有望逐年提高

市場數據：

• 白光LED發光效率2015年前后將會達到150lm/W左右

最近，關于LED背照燈液晶電視的話題極為熱烈。盡管韓國廠商采取了將配備LED背照燈的液晶電視稱為“LED TV”，以提高品牌形象的戰略，但筆者認為，“LED TV”的名稱極可能是誤導消費者的言過其實的廣告用語（容易與采用LED單元的顯示裝置混淆），因此下面將其稱之為“LED LCD TV”。關于LED LCD TV市場，具有領先優勢的韓國三星電子（Samsung Electronics）將成為領頭羊，預計該市場今年開始將會大幅增長。夏普似也打算在以超低功耗為“賣點”的新一代電視上配備LED背照燈。

近來各液晶電視廠商紛紛著手LED LCD TV業務的原因主要有以下幾點。

第一，白色LED的發光效率逐年提高，而且量產效果使單價不斷降低。目前高演色型LED也實現了100lm/W左右的發光效率，業界公認2015年前后將會達到150lm/W左右。LED背照燈液晶面板問世之初，采用的是RGB三色LED，曾以色彩表現范圍NTSC比超過100％為賣點。但功耗卻高達兩倍左右，價格也很高，只能在極少一部分高檔機型上采用。如果使用白色LED，雖然色彩表現范圍不會明顯大于冷陰極管（CCFL）型，但在功耗和成本方面卻十分有競爭力。

第二，隨著導光板技術的進步，照光（Edge Light）方式無論是端面型還是直下型，利用LED薄型的特點，均可獲得均勻的擴散光。這樣，厚度比原來薄、全部亮燈時功耗與CCFL型等同或更低、成本基本相當?shù)哪K便得以實現。LED背照燈能夠輕松調整顯示時的亮度，所以還可采用便攜終端廣泛使用的動態對比度調整技術。因此，與全部亮燈時的功耗相比，可降低標準圖像的功耗。也就是說，如果是平均圖像，功耗完全能夠低于CCFL型。如果采用局部調光（Local Dimming）技術，還有望進一步降低功耗并提高對比度。

采用局部調光技術的可能性
在使液晶電視的功耗降至最低的情況下實現最大對比度的是二維局部調光技術。該技術是將屏幕分成數百區塊，實時調整對應各區塊的直下型LED單元的亮度，并修正信號，使各區塊形成最佳對比度曲線的驅動方式。

這種技術因電路規模增大、電子部件數增加而沒有成本優勢，除此之外，還存在一個致命問題。即必須用絕對值補償由低亮度到高亮度的所有LED單元的輸出亮度。為解決這個問題，供貨前的檢查和調整需要花費大量時間，而且成本非常高。并且，每個LED單元都會產生不同程度的亮度劣化，還可能發生老化或亮度不均的問題。因此，普遍認為二維局部調光技術在液晶電視的大批量產品（Volume Zone）上普及的可能性很低。

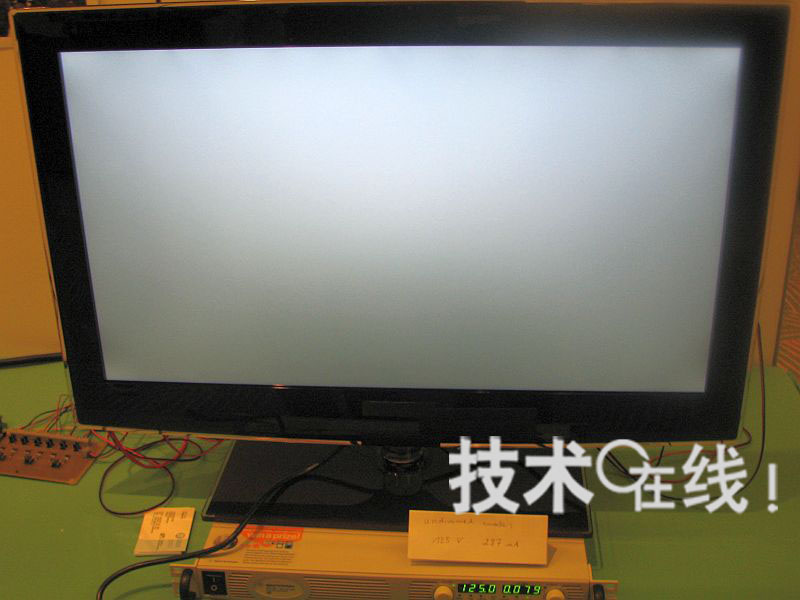

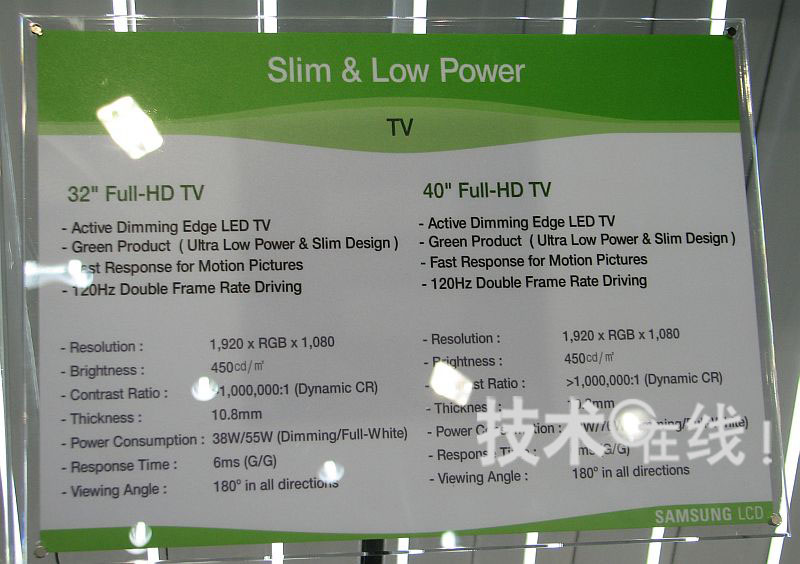

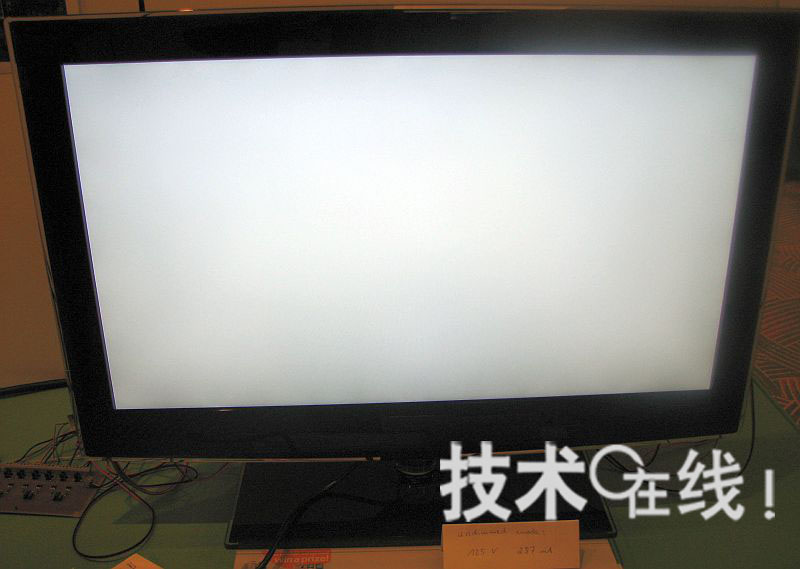

如果不需要采用二維局部調光技術，則相對于直下型，端面照光型LED背照燈的采用更容易。從這種觀點來看，三星聲稱的“全面采用端面照光型白色LED背照燈”的戰略是非常明確的。 如上圖（圖1）所示，三星在韓國顯示器相關學會暨展會“IMID2009/KES2009”上展出的電視用端面照光型白色LED背照燈液晶模塊的功耗值為“32英寸 Max 55W Typ 38W”和“40英寸 Max 76W Typ 53W”。Typ（標準圖像顯示）時的功耗值之所以小于Max（全白顯示），認為是進行了可使背照燈亮度變化的動態對比度調整的結果。如果數字調諧器、圖像處理電路及音響電路等的功耗為20W左右，那么顯示標準圖像時，32英寸電視的功耗便可降至60W以下，40英寸機型可降至75W以下。今后，白色LED LCD TV可能會成為推進低功耗化戰略的各廠商的旗艦機型。

在09年12月舉行的顯示器相關展會“IDW2009”上，有對端面照光型白色LED背照燈進行局部調光的技術報告 (論文編號DES2-3) 。由于是6個端面照光型LED燈的調光，因此無法明確劃分調光區塊，但通過補償導光板上光的擴散特性實現了調光功能（圖2，圖3）。即使是較暗的圖像也只能調光1/4左右，所以調光效果并不明顯。但是，如果能夠優化導光板的光學特性和LED的配置，就能進一步提高調光所產生的低功耗化效果。今后，端面照光型LED背照燈也有可能采用這種調光技術。 也許很少有人能夠比較并區別出白色LED背照燈液晶電視和CCFL背照燈液晶電視的圖像。但是，如果采用LED背照燈之后能夠提高其作為“環保商品”的形象，那么對企業來說采用LED背照燈就意義重大。而且，白色LED的發光效率有望逐年提高，因此可制定將來的低功耗化計劃也是其一大優勢?？紤]到這一點，液晶電視配備白色LED背照燈的速度應該會超過預期。
