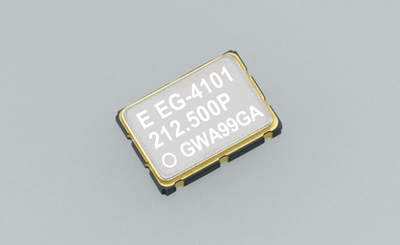

EG-4101/4121CA:愛普生拓優科夢頻率溫度特性呈三次曲線的SAW諧振器

發布時間:2009-09-25

產品特性:
  • 優越的頻率精度的低抖動
  • 低相位噪音
  • 工作溫度:-40 ℃~+85 ℃
  • 厚度為1.2tmm的薄型設計
應用范圍:
  • 服務器、網絡設備以及無線通訊等


愛普生拓優科夢(Epson Toyocom)公司開發出頻率溫度特性呈三次曲線的SAW諧振器,即在大溫度范圍內具有優越的頻率精度的低抖動及低相位噪音的高頻SAW諧振器:“EG-4101/4121CA”。

2009年12月開始提供樣品,目標于2010年3月實現商品化。

近年來,隨著通訊的高速化,參考時鐘的變化趨向高頻;同時,以刀片服務器為代表的框體不斷小型化,使內部發熱所造成的影響變大。因此,對各種電子元器件的擴大溫度范圍及高精度的要求日益高漲。另外,例如設置在室外的無線基站等從低溫到高溫的環境中,需要能夠長期穩定工作的電子元器件。

針對上述市場動向,愛普生拓優科夢面向高速傳送接口的LAN /SAN 設備,使用了獨特的SAW設計手法,首次開發出具有三次曲線的溫度特性的SAW振蕩器:“EG-4101/4121CA”,在大幅度改善頻率溫度特性上取得了成功。

本次開發的SAW振蕩器既通過以基波起振發出100~700MHz的高頻帶并具備低抖動、低相位噪音的特征的同時,還實現了與精度好的AT振蕩器同等以上的頻率溫度特性。

需要在較寬的溫度范圍中得到高頻及高精度時鐘(低抖動、低相位噪音)的服務器、網絡設備以及無線通訊等用途中,“EG-4101/4121CA”將為更高層次的系統可靠性與品質向上助一臂之力。

為了得到高頻的基準時鐘,可以使用以基波起振達到100MHz~700MHz的頻率并具備優越的抖動、相位噪音特性的SAW振蕩器,也可以使用具有出色的溫度特性的AT振蕩器通過倍頻方式達到高頻。

溫度特性為二次曲線的SAW諧振器與三次曲線的AT振蕩器相比,頻率溫度特性較為遜色。因此,愛普生拓優科夢已開發了對頻率溫度特性進行了改良的SAW振蕩器。但本次開發的具有三次曲線的溫度特性的SAW振蕩器既實現了與精度高的AT振蕩器同等以上的頻率溫度特性,又具備了優秀的抖動和相位噪音特性。

【主要特征】
1)使用本公司獨特的高穩定SAW諧振器,實現高精度(頻率公差:±50×10-6);
2)對應較廣的溫度范圍:-40 ℃~+85 ℃(標準) / -40 ℃~+90 ℃(選件);
3)通過基波起振達到低抖動(*1)及低相位噪音特性(*2)
4)對應多種輸出負載條件(Differential LV-PECL, LVDS、HCSL);
5)厚度為1.2tmm的薄型設計。
