Accutrim系列:Vishay新型超高精度微調電位器

發布時間:2009-06-01

產品特性: Vishay推出新型超高精度Accutrim™系列微調電位器
  • 獨特的溫度和負載壽命穩定率
  • 能夠快速而精確地進行設置參數
  • 在振動環境下穩定率好
  • 高穩定性和線性度
應用范圍:
  • 端到滑動端的電路
  • 其他要求高穩定性可靠性的應用

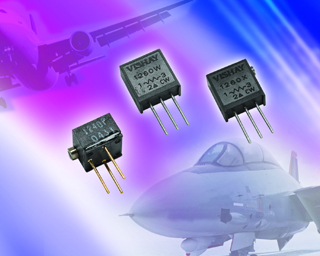

日前,Vishay Intertechnology, Inc.宣布,推出采用Bulk Metal箔技術的超高精度Accutrim系列微調電位器 --- 1240和1260系列,達到并超出了MIL-PRF-39035標準H章的要求。1240系列的規格為1/4平方英寸、RJ26型,1260系列的規格為3/8平方英寸、RJ24型,在-55℃~+150℃、+25℃參考溫度下具有±10ppm/℃的端到端TCR,在滿載額定功率、+85℃溫度下工作2000小時后的典型負載壽命穩定率為0.1%,典型的可設定值小于0.05%。

Vishay新款1240和1260系列超高精度微調電位器采用了Bulk Metal箔高阻芯子,使之具備了獨特的溫度和負載壽命穩定率。這種電位器先進的、幾乎沒有間隙(<0.05%)的調節機制使其能夠快速而精確地進行設置,并在有溫度周期變化、振動,以及熱和機械沖擊的環境中保持設定數值不變。Vishay箔電位器的特殊之處是其在振動環境下的穩定率性,因此不需要另外的校準。

除了低TCR和優異的負載穩定率,1240和1260電位器的典型設置穩定度為0.1%,阻值范圍為5Ω~10kΩ,標準阻值容差為±5%和±10%。電位器在+85℃下的額定功率為0.25W,其出色的ESD免疫能力提高了器件的可靠性,能夠承受高達25kV的靜電放電。

通過采用絕對一致的高阻材料、多個滑動端觸點和多個電阻電路路徑,這些電位器提供了單向、極高的分辨率,能夠非常精確地設定小于0.05%的阻值。電位器沒有會產生階梯函數的橫向交叉繞線,也不像機械調節中因接觸電阻的變化而導致阻值不規則地變化。

1260器件提供錫/鉛端子,1240器件可根據需要提供鍍金的錫/鉛端子。1240和1260電位器提供“O”形圈,可防止在清潔電路板時流入液體,特殊選項包括特殊標示、高溫老化篩選。

由于這種箔電位器具有高穩定性和線性度,因此不需要與電位器再串聯緩沖電阻,或是并聯直線化電阻。低阻值箔電位器的線性度非常好,因此適合用于端到滑動端的電路,而通常情況下是不建議這么做的。

新型1240和1260系列器件現可提供樣品,并已實現量產,供貨周期為四周。
