數控設備電磁兼容幾個常見注意事項

發布時間:2019-03-27 責任編輯:xueqi

【導讀】要實現設備的穩定運行,需要我們?cè)诎惭b設備成柜時就要遵守一些規范,否則就會引發一些問題?,F(xiàn)在就幾點常見電磁兼容的注意事項,和大家聊一聊,希望對您有所幫助。

數控設備安裝、使用時,我們經常會被要求做好EMC措施。那么,什么是EMC呢?EMC表示電磁兼容性,當干擾放射性(發射電平)和抗干擾性(免疫性)相互影響時,要規定電磁兼容性,即設備本身需要滿足EMC的標準要求,既不影響其它設備也不受其它設備影響。以下分析數控設備電磁兼容常見注意事項:

1. 做好等電位連接

這一條比較重要,具體要求是每個部件都要可靠的接到PE排,而且PE線徑一定要符合標準,不能太細。在數控設備使用時還有一種常見的情況,當兩個24V直流電源一起使用時,需要將兩個電源的0V聯通起來,以保證輸出電壓等電位。

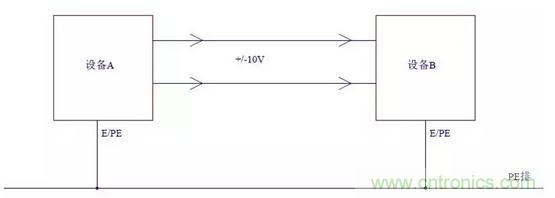

如下圖所示,如果兩個設備的零電位沒有很好的連接,即使設備A輸出的電壓信號是穩定的,當設備B的輸入端接收到時也會變?yōu)椴环€(wěn)定的。

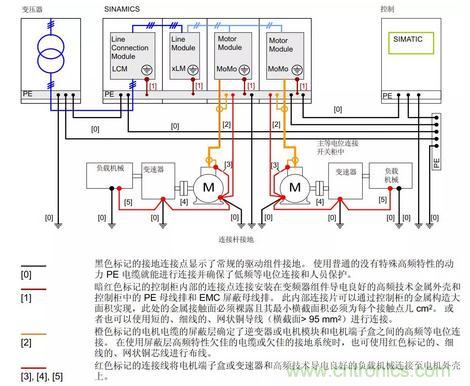

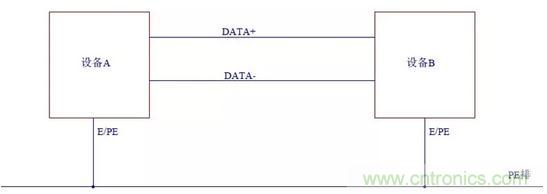

互相通信的設備也是一樣的,如果各自的零電位不一致,會導致信號幅值超差,不能正常通訊,具體表現為偶發通訊中斷和通訊端口損壞等故障,下圖為常見的電柜內等電位接地示意圖。


2. 動力電纜和信號電纜分開布置

兩根平行放置在一起的導線可以等效為一個電容,如果導線傳輸交流電時就會等效于接了電阻,交流電頻率越高,等效電阻就越小。就會有感應電流產生,因?yàn)橥ǔMㄓ嵉刃盘?hào)電纜傳輸?shù)亩际潜容^弱的電信號,感應電流就容易導致傳輸信號不穩定和模塊的通訊端口損壞。


為了消除感應電流的影響,動力電纜和信號電纜盡量分開布置,如果有線路交叉時,垂直布置,再有盡量使用屏蔽電纜,屏蔽層接到地排或者模塊的金屬部分,干擾電流就會從地排釋放掉。

3. 零線和地線的連接

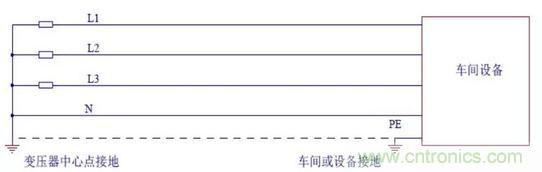

我們常用的供電網絡是3相5線制的,有零線和地線,零線是從變壓器的中心點接地后引過來的,零線通常是在車間或者設備側接地的。雖然都是接地的,但是因?yàn)?相負載會不平衡,和接地點有接地電阻,所以零線有時會帶電,不能把零線當?shù)鼐€用。


關于具體的細則,大家可以查閱相關設備的電磁兼容手冊,您可掃描如下二維碼或點擊閱讀原文下載西門子運動控制EMC安裝指南手冊。

來源:Siemens數控技術應用  作者:鄒連軍
