首先解釋一下電磁兼容的基本概念：指電磁系統、分系統在各自 的電磁環境中能正常工作而不因受到 電磁干擾降低工作性能的能力。對于 給定的電磁系統或分系統,電磁兼容具有兩方面的含義:



(1)本系統或分系統 不受其他系統或分系統的干擾而影響 工作性能;

(2)本系統或分系統也不對 其他系統或分系統產生上述干擾。電 磁兼容性工作可分為兩個方面,一方面 是無線電管理措施,如采用頻率分配和 時間分割的手段使系統之間不構成干 擾;另一方面是各種技術措施,即采用 屏蔽、濾波及合理的布線、接地等措施 抑制干擾。



為了規范電子或其他產品的電磁兼容性，需要根據相關的國際標準或者國家標準進行相關的電磁兼容試驗，而電磁兼容試驗進行的場所即是電磁兼容實驗室。完整系統的電磁兼容實驗室一般包括電波暗室和屏蔽室兩類 。



完整系統的電磁兼容實驗室一般包括電波暗室和屏蔽室兩類。首先介紹電波暗室。



電波暗室是進行輻射發射試驗和輻射抗擾度試驗的場所。根據測試距離，分為3m法暗室、10m法暗室。十米跟三米的含義是指待測試品（以下簡稱EUT）距離天線的距離。十米法暗室一般為十米法半電波暗室，是指除地面以外的其他五面都是鋪設了吸波材料的密閉空間，地面為金屬地面，能夠模擬無反射的空闊場地。10m法半電波暗室可進行輻射發射試驗和輻射抗擾度試驗，以及屏蔽效能試驗等電磁兼容試驗。結合輻射騷擾、輻射抗擾度測試系統，達到如下要求：



1.10m法電波暗室滿足CISPR16-1-4，ANSI 63.4，CISPR11，CISPR22，CISPR25，IEC61000-4-3，GJB 152A，GB 12190等標準對輻射騷擾和抗擾度測試場地的要求。



2.輻射騷擾測試系統滿足CISPR16-1-1/-2/-3/-4， CISPR16-2-1/-2/-3/-4，CISPR11，CISPR 22等標準的輻射騷擾自動化測試對電磁兼容性（EMC）測試系統的全部要求。



3.輻射騷擾測試系統滿足CISPR16-1-1/-2/-3/-4，CISPR16-2-1/-2/-3/-4，IEC61000-4-3等標準的輻射抗擾度自動化測試對電磁兼容性（EMC）測試系統的全部要求。



4.能夠進行CISPR11，CISPR 22，以及相應國標規定的各類電子設備、通訊設備、汽車電子設備、工業、科學和醫療設備等的輻射騷擾測試。



5.能夠進行IEC61000-4-3，GB 17619，DL/T 1087，DL/Z 713，等標準規定的各類電子設備、通訊設備、汽車電子設備、變電站和換流站二次設備等的輻射抗擾度測試。



6.10m法電波暗室和輻射騷擾、輻射抗擾度測試系統性能具有一定的前瞻性，適應電磁兼容測試技術及標準的發展方向。



10m法電波暗室主要有五大技術指標分別是：屏蔽效能、歸一化場地衰減、場地電壓駐波比、場均勻性和環境噪聲。10m法電波暗室主要包括：暗室本體、屏蔽控制室、屏蔽負載室、屏蔽功放室、轉轂工作室等幾部分。10m法電波暗室的主要設施有：屏蔽體和鋼結構，屏蔽門，吸波材料，轉臺和轉轂，天線塔，濾波器等。



3m法電波暗室一般為可進行半/全轉換的電波暗室。所謂全電波暗室，是指六個面鋪設吸波材料的電波暗室，可進行輻射抗擾度試驗；所謂半電波暗室，是指地面為金屬地面，其他五個面為吸波材料的電波暗室。三米法電波暗室可進行半/全電波暗室的轉換。方便測試需求。



屏蔽室是指采用拼接結構或者焊接結構的六面體金屬房間，以中國電科院電磁兼容實驗室的屏蔽室來舉例，屏蔽效能（SE）在10kHz~150kHz頻段內達到90dB以上，在150kHz~18GHz頻段內達到110dB以上。能夠滿足標準要求。屏蔽室內可進行GB17626系列和GB17625系列的24項電磁兼容試驗。

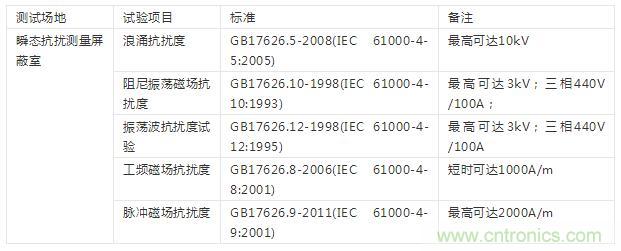

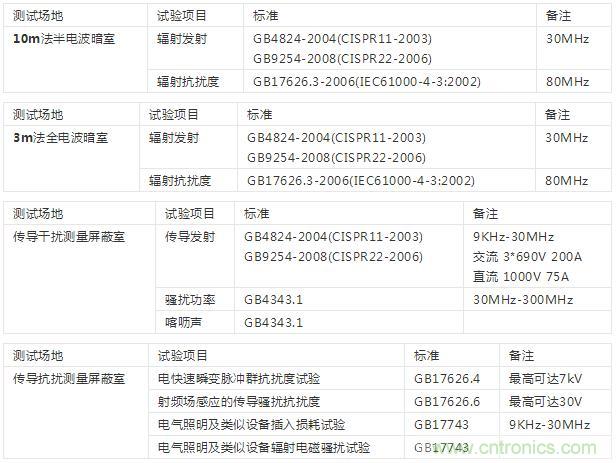

電磁兼容實驗室檢測項目匯總
