村田:在使用TVS的ESD對策中處理蜂窩頻段諧波噪聲的方法

發布時間:2019-01-09 責任編輯:xueqi

【導讀】村田推出的ESD保護裝置用于天線周邊的濾波器以及保護IC不受靜電損壞,抑制低頻段的插入損耗。不用擔心TVS中發生的諧波噪聲。

使用TVS的ESD對策的改善

作為天線周邊產品的ESD對策,如果使用TVS的話,無論如何,由于輸出信號時的諧波噪聲都會降低接收靈敏度。

*TVS是使用了齊納二極管式的半導體ESD保護裝置。另外,村田將陶瓷ESD保護裝置命名為A-TVS(Advanced-TVS)

TVS引起諧波噪聲的原因

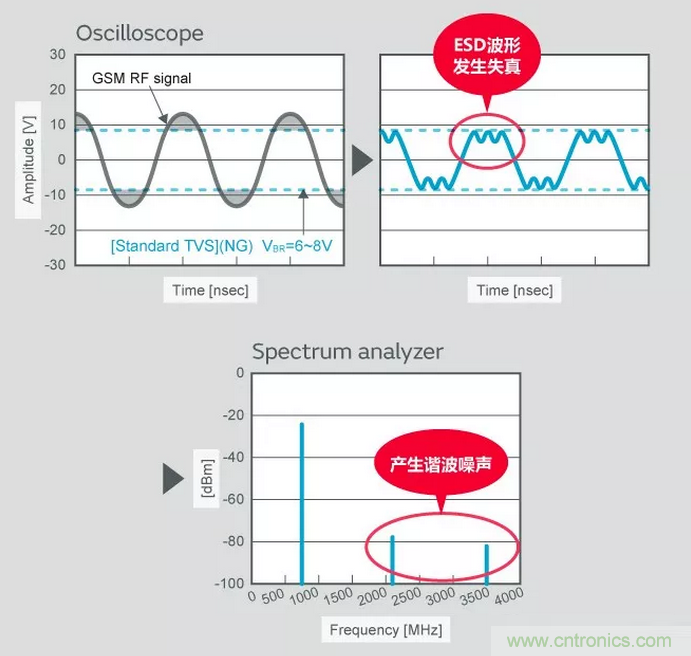

一般使用TVS的場合,即使信號振幅超過TVS的擊穿電壓(VBR)的一瞬間,信號波形也會失真。因此,信號頻率外諧波噪聲發生,受其他信號干擾,都會導致天線的接收靈敏度降低。

對策方法和效果:

村田陶瓷ESD保護裝置將A-TVS (LXES** A系列) 電和電容器組合起來,杜絕諧波噪聲,并改善插入損耗并進行ESD對策。

*村田陶瓷ESD保護設備(LXES**A系列)容量低,具有ESD耐性以及有良好的ESD保護性能,因此被稱為A-TVS(Advanced-TVS)。

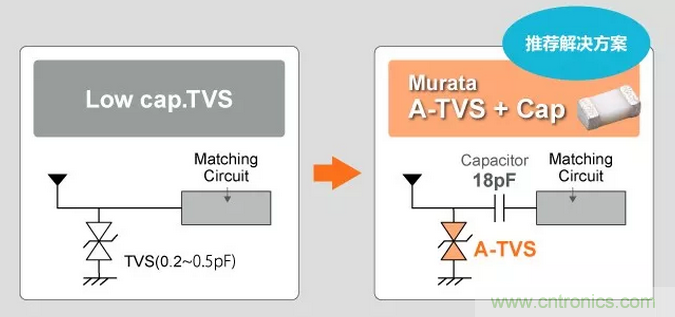

用村田的A-TVS(LXES**A系列)和電容器來替換TVS的ESD對策

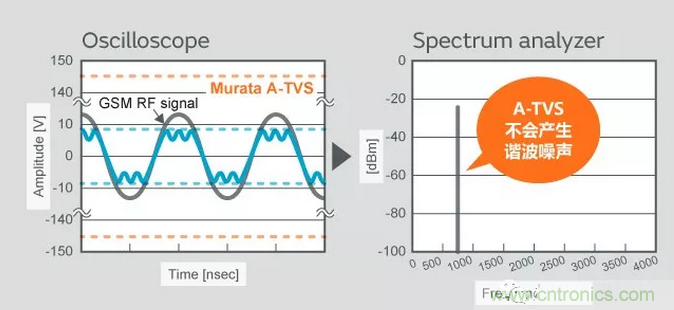

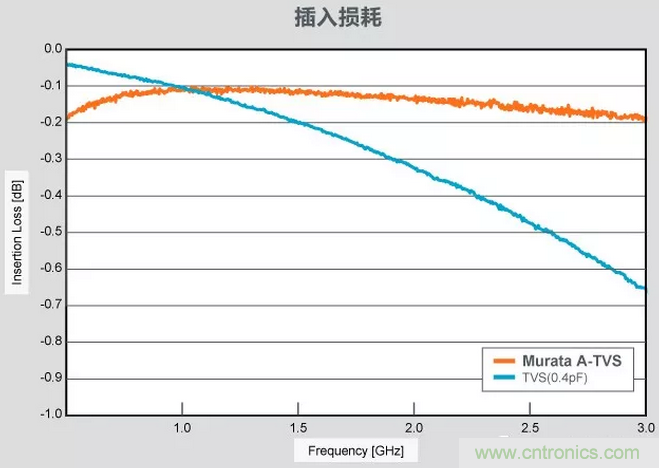

如下圖,不會發生諧波噪聲,且可改善插入損耗,實行ESD對策。



村田的A-TVS(LXES**A系列)因比一般的TVS的擊穿電壓高,不會發生信號波形失真,也不會產生諧波噪聲。


今后,在采用載波聚合等規格時,同時使用的頻段也隨之增加的話,諧波噪聲確實會成為大問題。

因此,不會產生諧波噪聲的村田的A-TVS(LXES**A系列)可以說更加適用于RF天線的ESD保護方案。
