【靜噪效果的基礎 第7講】LC復合型EMI濾波器

發布時間:2014-07-18 責任編輯:willwoyo

【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。本次集中介紹LC復合型EMI濾波器。主要包括C與L組合后,插入損耗會出現急劇的下降趨勢;濾波器電路類型選擇方法和LC復合濾波器的產品實例

C與L組合后,插入損耗會出現急劇的下降趨勢

之前,介紹了電容器與電感器組合后比單體的插入損耗下降趨勢更急劇。圖1顯示了其圖形特征。

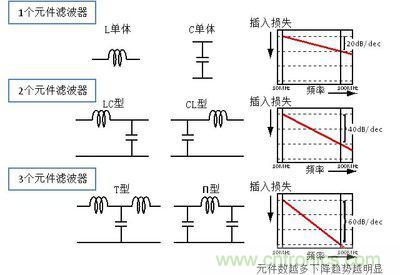

濾波器的元件數與頻率特征
圖1 濾波器的元件數與頻率特征

如圖所示,濾波器元件數量越多,則濾波器插入損耗下降趨勢更急劇。濾波器的插入損耗特性的傾斜度越大,則信號與噪音的選擇性也相應提高。

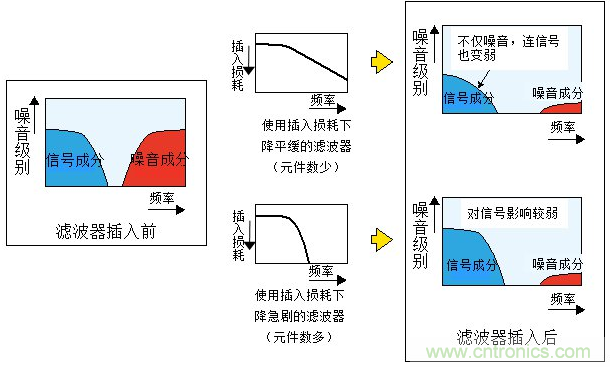

隨 著濾波器的插入損耗特性傾斜度變大后,當信號接近于噪音的頻率后,就難以對信號再造成不良影響。圖2顯示了信號頻率較高,而接近于噪音頻率時的例子。當兩 者的頻率接近后,若使用插入損耗較平緩的濾波器,并選擇可充分降低噪音的常量后,頻率臨近的信號高次諧波成分也得到充分減弱。其結果,即如圖3顯示,信號 波形則變平緩。如選擇不會對信號頻率造成影響的常量,則會導致無法充分減少噪音。另一方面,若使用插入損耗特性變化傾斜度大的濾波器,便能選擇分離信號與 噪音,更可有效控制其對信號造成的影響。為此,LC復合濾波器靜噪效果可用于想盡可能抑制高速信號線路中對信號波形產生的影響。
不同濾波器特性對信號所造成的不同影響
圖2 不同濾波器特性對信號所造成的不同影響

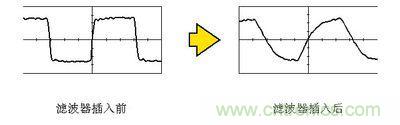

波形趨勢的事例
圖3 波形趨勢的事例

[page]濾波器電路類型選擇方法

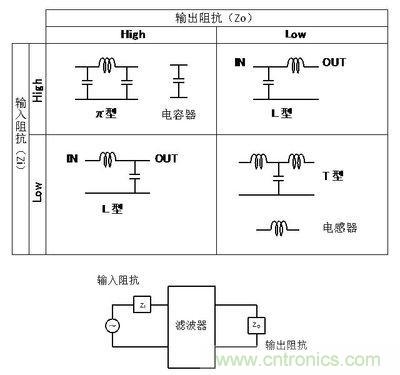

電容器與電感器組合式LC復合濾波器,根據其組合方式可分各種類型。如之前所介紹的,濾波器元件數越多,則信號與干擾 分離效果更好,但同樣元件數也存在T型及π型的不同組合方式。而在區分這2種不同的使用方式時,插入濾波器電路的輸出入阻抗就尤為關鍵。在構成LC復合濾 波器的元件中,降低電容器與地之間的阻抗,可使干擾向地一側移動,因此,與阻抗較高部分相鄰的效果更好。相反,電感器則是通過提高阻抗來阻止噪音的通過, 因此,相鄰于較低阻抗部分的效果更好。綜上所述,在選擇LC復合濾波器時,判斷濾波器前后的阻抗是高還是低是關鍵。以上描述可參考圖4。

LC復合濾波器的電路選擇方法
圖4 LC復合濾波器的電路選擇方法


LC復合濾波器的產品實例

LC復合濾波器如上所述,其特征是可使插入損耗特性下降更急劇,因此更多是在于信號頻率較高 并臨近于干擾頻率的情況下使用。以前經常用于電腦的模擬RGB端口等地方。最近,用于手機內部的液晶模塊及照相機模塊的端口線上,消除手機載波及電視信號 波層干擾的情況也逐漸增多。手機由于其小型化非常重要,因此所使用的LC復合濾波器會用到多層技術。并且,由于部分平行排列了許多信號線,因此,經常是4 條電路合一的數組排列類型。

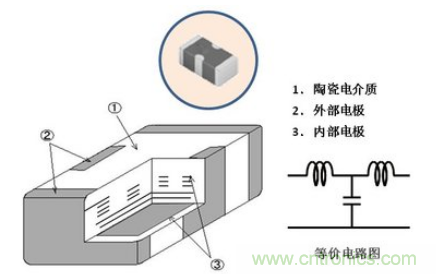

多層LC復合濾波器的結構實例
圖5 多層LC復合濾波器的結構實例

其次,手機上使用時,配備了多個自我諧振頻率的濾波器,重點放置在800MHz帶及2GHz的復數頻率帶區域。

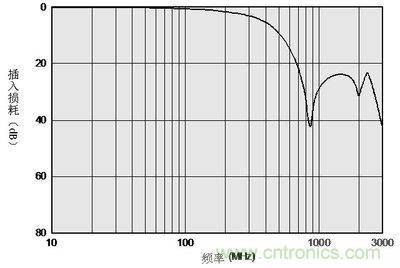

具備多個自我諧振頻率的特性實例
圖6 具備多個自我諧振頻率的特性實例
