經驗分享:兩種不同的EMC設計布局
發布時間:2014-06-11 來源:電子工程專輯 責任編輯:sherryyu
【導讀】我們?cè)谧霎a(chǎn)品時,除了需要考慮完成的功能,同時需要考慮產品的RAMS要求,同樣地EMC分析也是一個好的產品必須具備的步驟。什么是RAMS分析?怎樣分析?我會在討論完EMC問題后,為大家慢慢講解。今天重點說一說EMC設計中的布局。
一個產品,沒有一個好的布局是不可相像的。比如,機箱的每個面都有引線,暫不說帶來的EMC問題,就是從美觀和可安裝性上來說,就不可能成為一個好的產品。先從結構上說起,我們布局時盡量把引線放在機箱對稱的兩側,最好的放在一側,這樣無論是外觀,還是可安裝性,都是上上之選。

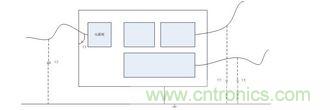

下圖是一種不好的布局圖,也是最常見的。
不管是機籠,還是一塊整板,只要你邏輯功能圖都如上圖一樣,那么你就要注意了,右邊的電纜到達一定長度時,不管你加不加C1,結果都是一樣的:產品不可能通過測試。
如果根據下圖修改,效果會好很多。
上圖最大的特點,就是一側布局。但這樣還是不夠,如果有大能量共模干擾耦合到電源線上,雖然能量不會通過板卡內部,但干擾會在電纜接口部分形成局部電壓差,很可能燒毀電纜接口芯片,所以需要在電纜與芯片之間的導線上串一個幾十歐的電阻,并在電阻與接口芯片之間的信號線與信號參考地上加TVS 管。
