電源是PLC的主要干擾源之一

發布時間:2013-03-24 責任編輯:Lynnjiao

【導讀】由于一些生產環境所產生的電流或電壓的劇烈變化,所導致了PLC程序運算錯誤,造成錯誤輸入并引起錯誤輸出,使得設備失控。因此,如果提高PLC的抗干擾問題日益被廣泛關注。


PLC系統中的干擾源主要來自一些電力網絡、電氣設備、雷電、無線電廣播、雷達和高頻感應加熱設備。目前,在我國,影響PLC及工業現場比較嚴重的是來自電源和信號線的引入。PLC電源通常采用隔離電源,但其機構及制造工藝因素使其隔離性并不理想。實際上,由于分布參數特別是分布電容的存在,絕對隔離是不可能的。與PLC控制系統連接的各類信號傳輸線,除了傳輸有效的各類信息之外,總會有外部干擾信號侵入。

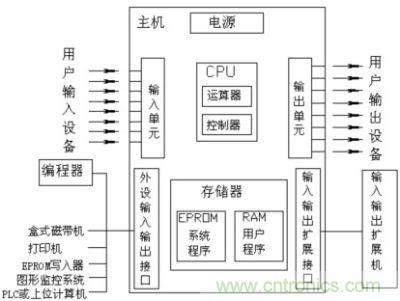

PLC系統
圖題:PLC系統

根據經驗我們總結出以下主要抗干擾的措施:

1、在PLC控制系統中,電源占有極重要的地位。選擇分布電容小、抑制帶大(如采用多次隔離和屏蔽及漏感技術)的配電器,以減少PLC系統的干擾。
2、為了減少動力電纜輻射電磁干擾,尤其是變頻裝置饋電電纜。采用了銅帶鎧裝屏蔽電力電纜,從而降低了動力線生產的電磁干擾。
3、由于電磁干擾的復雜性,要根本消除迎接干擾影響是不可能的,因此在PLC控制系統的軟件設計和組態時,還應在軟件方面進行抗干擾處理,進一步提高系統的可靠性。
4、完善的接地系統是PLC控制系統抗電磁干擾的重要措施之一。

PLC控制系統中的干擾是一個十分復雜的問題,因此在抗干擾設計中應綜合考慮各方面的因素,合理有效地抑制抗干擾,對有些干擾情況還需做具體分析,采取對癥下藥的方法,才能夠使PLC控制系統正常工作。
