可使放大器尺寸減半、效率55%的30W 6GHz GaN晶體管

發布時間:2012-12-19 責任編輯:sherryyu

【導讀】TriQuint近日宣布推出四款可在直流至6 GHz寬廣的工作頻率上提供30-37W (CW) 射頻輸出功率的新型氮化鎵(GaN) HEMT 射頻功率晶體管,它們可使放大器的尺寸減半,在3.5 GHz和6 GHz頻率時的效率分別為55%和44%,是商業通信和測試設備系統等類似的寬帶系統應用的理想選擇。


技術創新的射頻解決方案領導廠商TriQuint半導體公司,推出四款具有卓越增益和效率,并且非常耐用的新氮化鎵 (GaN) HEMT 射頻功率晶體管產品。TriQuint的氮化鎵晶體管可使放大器的尺寸減半,同時改進效率和增益。這些新的氮化鎵晶體管可在直流至6 GHz寬廣的工作頻率上提供30-37W (CW) 射頻輸出功率。它們是商業通信和測試設備系統等類似的寬帶系統應用的理想選擇。

TriQuint新的氮化鎵功率晶體管包括28V的T1G6003028-FS,其工作頻率為直流至6 GHz,提供30W的輸出功率,在3.5 GHz和6 GHz頻率時的效率分別為55%和44%。T1G6003028-FL提供相同的性能,并且采用法蘭封裝來滿足不同封裝的要求。TriQuint新的32V的T1G4003532-FS和法蘭封裝的T1G4003532-FL是用于S波段及類似應用的理想選擇。它們?cè)谥绷髦?.5 GHz工作頻率下提供37W (CW) 輸出功率。上述兩種32V器件均在3.5 GHz和6 GHz分別提供大于16dB和10dB的增益;其附加功率效率(PAE) 在5GHz和6GHz分別為60%和49.6%。

所有四款新的氮化鎵晶體管均可承受高達10:1的駐波比(VSWR) 失配而不損害功能,同時為在高漏偏壓條件下工作而優化,從而降低系統成本和散熱管理成本。所有器件均可出口至大多數國家;詳情請與TriQuint聯系。

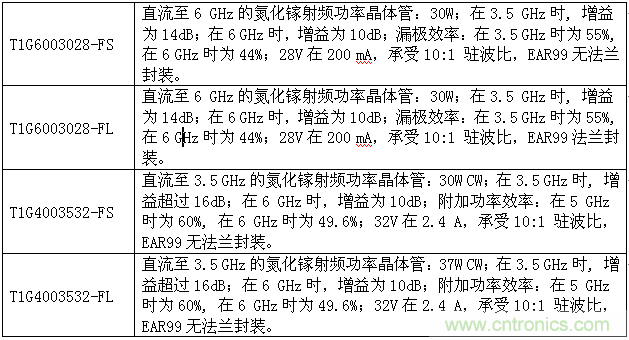

技術規格 – 新的TriQuint 氮化鎵晶體管,如下表:

1
