數據詳解:超微型0201MLCC

發布時間:2012-11-22 責任編輯:simonyang

 【導讀】多層片式瓷介電容器(MLCC)是適合于表面貼裝技術(SMT)的小尺寸、高比容、高精度電容器,可貼裝于印刷線路板(PCB)、混合集成電路(HIC)基片,有效地縮小電子信息終端產品(尤其是便攜式產品)的體積和重量,提高產品可靠性。順應了IT產業小型輕量化、高性能、多功能發展方向。

多層片式瓷介電容器(MLCC)---簡稱片式電容器,是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。片式電容器除有電容器 “隔直通交”的通性特點外,其還有體積小,比容大,壽命長,可靠性高,適合表面安裝等特點。下面詳細介紹宇陽科技有限公司生產的超微型0201MLCC。

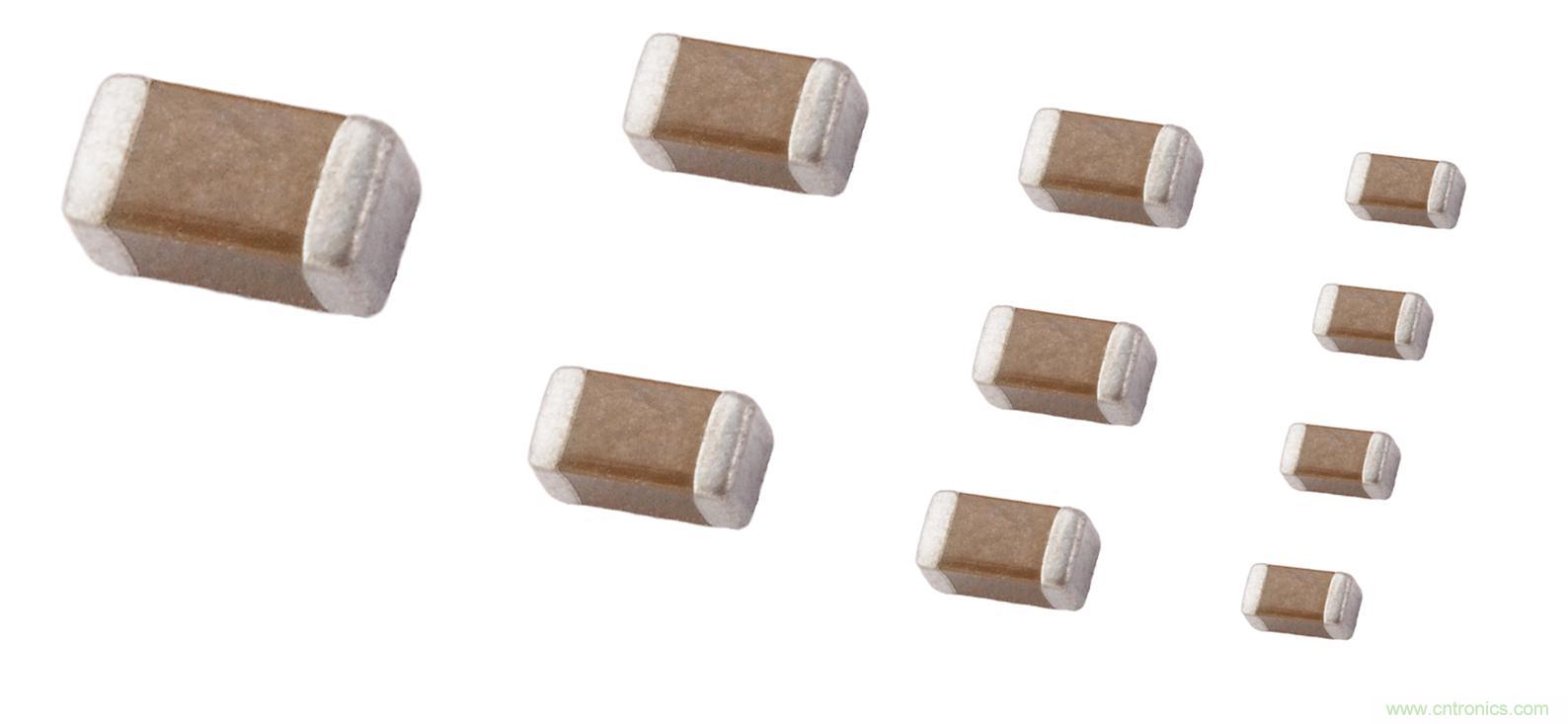

                                            圖一:產品示圖

一: 技術參數

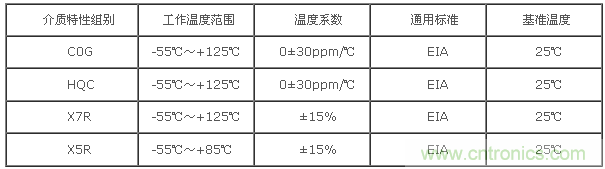

產品的介質特性組別

產品的介質特性組別

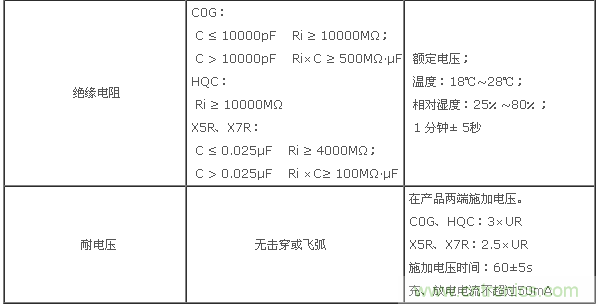

基本電性能

基本電性能
基本電性能
[member]
[page]

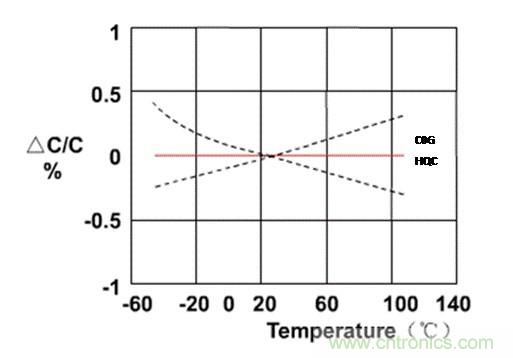

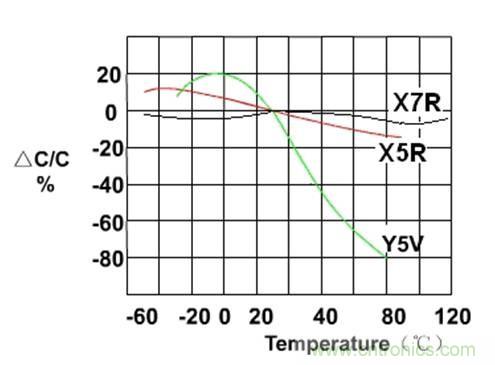

電容量-溫度特性

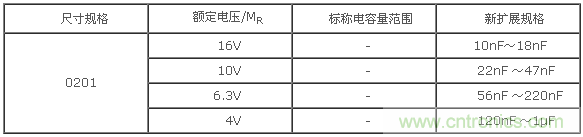

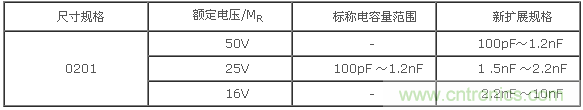

二:產品容量范圍

COG系列容量范圍

COG系列容量范圍
HQC系列容量范圍

HQC系列容量范圍
X5R系列容量范圍

X5R系列容量范圍
X7R系列容量范圍

X7R系列容量范圍
[page]
三:產品應用領域

1. 移動產品

移動通信終端

手機(包括GSM/DCS蜂窩移動電話、TDS-CDMA、W-CDMA、CDMA 2000等3G蜂窩移動電話、智能手機等);
無繩電話(包括1.8GHz~5.6GHz數字無繩電話);
對講機。

移動數據通信與信息終端

平板電腦(MID)、無線數據卡、W-LAN。

移動通信與信息周邊產品

藍牙耳機、功率放大器(PA)、手機電視模組、咪頭、攝像頭、手機充電器、鋰電池、微型LCD及模組、手  機SIM卡、SD卡、U盤、網銀U盾、IC卡、電子標簽。

移動AV及娛樂產品

MP3、MP4、便攜式DVD、車載音響、游戲機、電子鐘表、數碼相機、攝像機。

便攜式電子健康產品

血壓計、血糖計、助聽器。

2.  網絡產品

集線器、路由器、無線路由器、光通信模塊。

3.其他

IT及周邊

 PC機、筆記本電腦、主板、內存條、硬盤、顯卡、聲卡、網卡、光驅、LCD顯示器、打印機。

 AV及家電產品

LCD-TV、機頂盒、DVD、調諧器、調制器、解碼板。

 電力及工業產品

智能電表、工業電源、LED照明。
