Vishay擴充其薄膜SMD電阻芯片家族應用于宇航領域

發布時間:2010-10-14

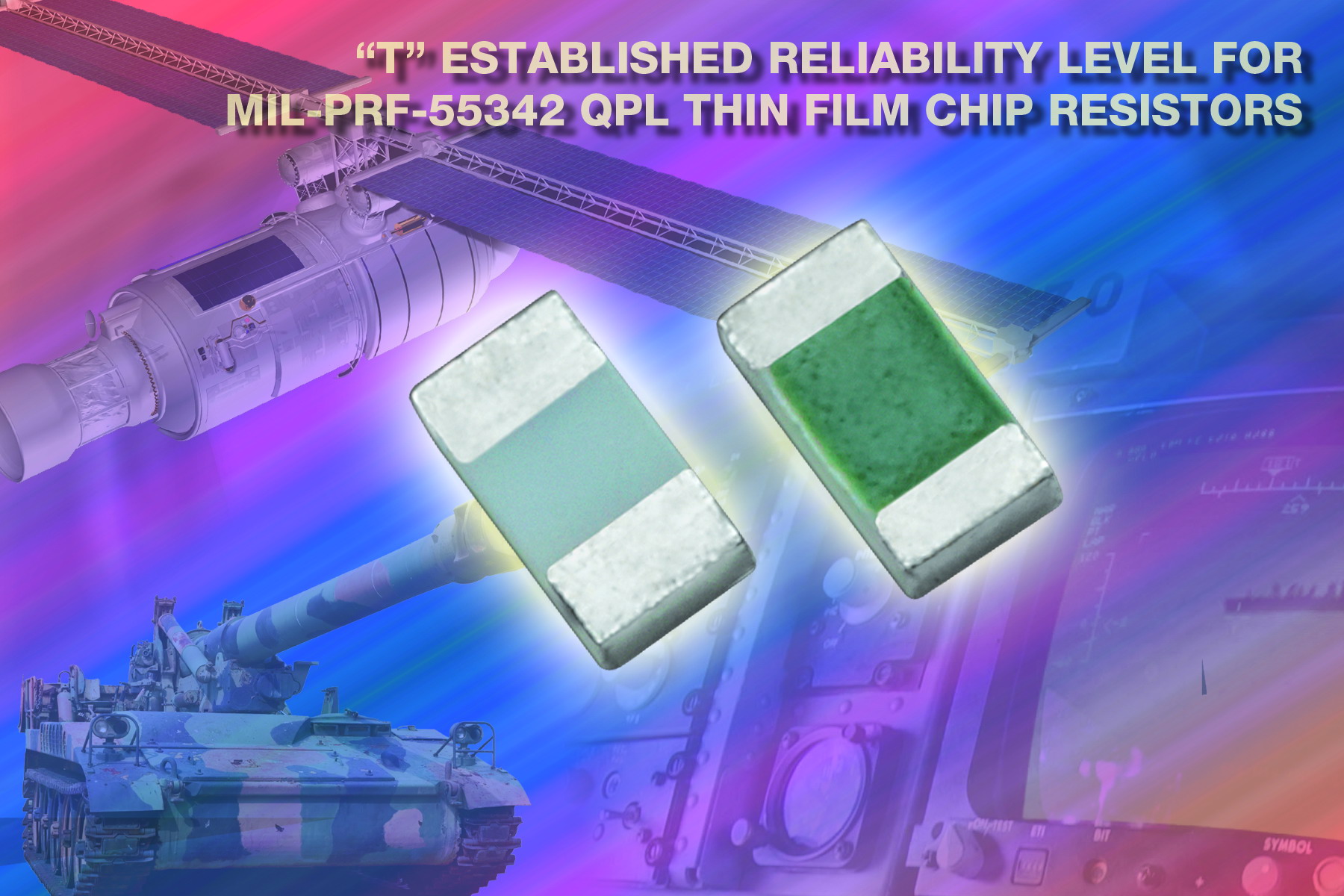

薄膜SMD電阻芯片的產品特性:這是一個圖片

  • 功率等級高達500mW
  • 低于25dB的超低噪聲
  • 低于0.1ppm/V的電壓系數
  • 具有低至±25ppm/℃的絕對TCR
  • 提供從10?至1.69 M ?的阻值范圍

薄膜SMD電阻芯片的應用范圍:

  • 為宇航級應用提供“T”級可靠性


日前,Vishay Intertechnology, Inc.宣布,擴充其通過E/H MIL-PRF-55342認證的薄膜表面貼裝電阻器芯片。這些芯片的外形尺寸為0505、1005、1505、0705、1206和1010,可為宇航級應用提供“T”級可靠性。更大尺寸的產品也即將通過認證。

通過包括100%的A組功率調節和B組批次試驗在內的100%的篩選和廣泛的環境試驗,能夠確保增強型電阻的可靠性指標,器件通過這些篩選和試驗進行分級,并被核準為“T”級可靠性。

Mil-PRF-55342薄膜電阻通過了美國材料與試驗協會(ASTM E-595)為宇航級需求制定的真空環境除氣作用引起的總質量損失率(TML)及收集到的揮發性可凝聚物比例(CVCM)的標準試驗方法的認證。此外,電阻在發貨前還會進行老化周期處理。

這些電阻針對既需要高可靠性又有嚴格性能要求的軍工和航天應用,全噴鍍的環繞式接頭可確保優異的附著力和尺寸的一致性。Mil-PRF-55342薄膜器件采用鈍化的鎳鉻合金電阻體,高純度的氧化鋁基板使其功率等級高達500mW。

除了低于25dB的超低噪聲和低于0.1ppm/V的電壓系數,這些電阻還具有低至±25ppm/℃的絕對TCR,容差低至0.1%,根據不同的外形尺寸和特性,提供從10?至1.69 M ?的阻值范圍。Mil-PRF-55342薄膜器件具有±0.01%的倉儲壽命穩定率,可在- 55℃~+ 125℃溫度范圍內工作。

器件規格表

型號
外形尺寸
功率等級
工作電壓
阻值范圍
M55342/02
0505
125 mW
40 V
20 Ω  301 kΩ
M55342/03
1005
200 mW
75 V
10 Ω 649 kΩ
M55342/04
1505
150 mW
125 V
10 Ω 1.69MΩ
M55342/06
0705
150 mW
150 V
10 Ω 475 kΩ
D55342/07
1206
250 mW
100 V
10 Ω 1.5 MΩ
M55342/10
1010
500 mW
75 V
49.9 Ω 1 MΩ


新器件提供窩伏爾組件或卷帶包裝,現已量產,供貨周期為十六周至二十周。
