中心論題：

• 簡要介紹EMC和EMI相關背景知識
• 從理論上解釋電磁感應和EMI的產生
• 以開關電源的電磁兼容設計為例說明EMI的解決方法

解決方案：

• 利用PFC電路或差模濾波電感器控制電流諧波
• 利用圖2所示的D1,R2,C6相應電路控制振鈴電壓
• 利用減小電流回路面積和減少變壓器漏感控制傳導干擾信號
• 合理設計電路或采取部分屏蔽措施控制輻射干擾信號
• 降低冷地與大地間電壓消除高壓靜電|


一個好的電子產品，除了產品自身的功能以外，電路設計和電磁兼容性(EMC)設計的技術水平，對產品的質量和技術性能指標起到非常關鍵的作用。本文通過舉例對開關電源的電磁兼容設計，介紹了一般電子產品中電磁干擾的解決方法。

現代的電子產品，功能越來越強大，電子線路也越來越復雜，電磁干擾(EMI)和電磁兼容性問題變成了主要問題，電路設計對設計師的技術水平要求也越來越高。先進的計算機輔助設計(CAD)在電子線路設計方面很大程度地拓寬了電路設計師的工作能力，但對于電磁兼容設計的幫助卻很有限。

電磁兼容設計實際上就是針對電子產品中產生的電磁干擾進行優化設計，使之能成為符合各國或地區電磁兼容性標準的產品。EMC的定義是：在同一電磁環境中，設備能夠不因?yàn)槠渌O(shè)備的干擾影響正常工作，同時也不對其它設備產生影響工作的干擾。

電磁干擾一般都分為兩種，傳導干擾和輻射干擾。傳導干擾是指通過導電介質把一個電網絡上的信號耦合(干擾)到另一個電網絡。輻射干擾是指干擾源通過空間把其信號耦合(干擾)到另一個電網絡。因此對EMC問題的研究就是對干擾源、耦合途徑、敏感設備三者之間關系的研究。

美國聯邦通訊委員會在1990年、歐盟在1992提出了對商業數碼產品的有關規章，這些規章要求各個公司確保他們的產品符合嚴格的磁化系數和發射準則。符合這些規章的產品稱為具有電磁兼容性。

目前全球各地區基本都設置了EMC相應的市場準入認證，用以保護本地區的電磁環境和本土產品的競爭優勢。如：北美的FCC、NEBC認證、歐盟的CE認證、日本的VCCEI認證、澳洲的C-tick人證、臺灣地區的BSMI認證、中國的3C認證等都是進入這些市場的“通行證”。

電磁感應與電磁干擾
很多人從事電子線路設計的時候，都是從認識電子元器件開始，但從事電磁兼容設計實際上應從電磁場理論開始，即從電磁感應認識開始。

一般電子線路都是由電阻器、電容器、電感器、變壓器、有源器件和導線組成，當電路中有電壓存在的時候，在所有帶電的元器件周?chē)紩?huì)產生電場，當電路中有電流流過的時候，在所有載流體的周?chē)即嬖诖艌?chǎng)。

電容器是電場最集中的元件，流過電容器的電流是位移電流，這個位移電流是由于電容器的兩個極板帶電，并在兩個極板之間產生電場，通過電場感應，兩個極板會產生充放電，形成位移電流。實際上電容器回路中的電流并沒有真正流過電容器，而只是對電容器進行充放電。當電容器的兩個極板張開時，可以把兩個極板看成是一組電場輻射天線，此時在兩個極板之間的電路都會對極板之間的電場產生感應。在兩極板之間的電路不管是閉合回路，或者是開路，在與電場方向一致的導體中都會產生位移電流（當電場的方向不斷改變時），即電流一會兒向前跑，一會兒向后跑。

電場強度的定義是電位梯度，即兩點之間的電位差與距離之比。一根數米長的導線，當其流過數安培的電流時，其兩端電壓最多也只有零點幾伏，即幾十毫伏/米的電場強度，就可以在導體內產生數安培的電流，可見電場作用效力之大，其干擾能力之強。

電感器和變壓器是磁場最集中的元件，流過變壓器次級線圈的電流是感應電流，這個感應電流是因?yàn)樽儔浩鞒跫?jí)線圈中有電流流過時，產生磁感應而產生的。在電感器和變壓器周邊的電路，都可看成是一個變壓器的感應線圈，當電感器和變壓器漏感產生的磁力線穿過某個電路時，此電路作為變壓器的“次級線圈”就會產生感應電流。兩個相鄰回路的電路，也同樣可以把其中的一個回路看成是變壓器的“初級線圈”，而另一個回路可以看成是變壓器的“次級線圈”，因此兩個相鄰回路同樣產生電磁感應，即互相產生干擾。

在電子線路中只要有電場或磁場存在，就會產生電磁干擾。在高速PCB及系統設計中，高頻信號線、集成電路的引腳、各類接插件等都可能成為具有天線特性的輻射干擾源，能發射電磁波并影響其它系統或本系統內其他子系統的正常工作。

開關電源EMC設計實例
目前大多數電子產品都選用開關電源供電，以節省能源和提高工作效率；同時越來越多的產品也都含有數字電路，以提供更多的應用功能。開關電源電路和數字電路中的時鐘電路是目前電子產品中最主要的電磁干擾源，它們是電磁兼容設計的主要內容。下面我們以一個開關電源的電磁兼容設計過程來進行分析。



 圖1



    圖2

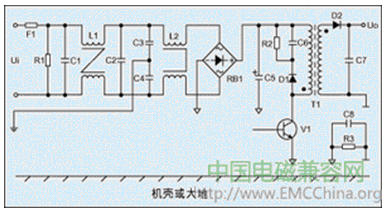

 圖1是一個普遍應用的反激式（或稱為回掃式）開關電源工作原理圖，50Hz或60Hz交流電網電壓首先經整流堆整流，并向儲能濾波電容器C5充電，然后向變壓器T1與開關管V1組成的負載回路供電。圖2是進行過電磁兼容設計后的電氣原理圖。

1.對電流諧波的抑制
一般電容器C5的容量很大，其兩端電壓紋波很小，大約只有輸入電壓的10%左右，而僅當輸入電壓Ui大于電容器C5兩端電壓的時候，整流二極管才導通，因此在輸入電壓的一個周期內，整流二極管的導通時間很短，即導通角很小。這樣整流電路中將出現脈沖尖峰電流，如圖3所示。


圖3


這種脈沖尖峰電流如用傅立葉級數展開，將被看成由非常多的高次諧波電流組成，這些諧波電流將會降低電源設備的使用效率，即功率因數很低，并會倒灌到電網，對電網產生污染，嚴重時還會引起電網頻率的波動，即交流電源閃爍。脈沖電流諧波和交流電源閃爍測試標準為：IEC61000-3-2及IEC61000-3-3。一般測試脈沖電流諧波的上限是40次諧波頻率。

解決整流電路中出現脈沖尖峰電流過大的方法是在整流電路中串聯一個功率因數校正(PFC)電路，或差模濾波電感器。PFC電路一般為一個并聯式升壓開關電源，其輸出電壓一般為直流400V，沒有經功率因數校正之前的電源設備，其功率因數一般只有0.4~0.6，經校正后最高可達到0.98。PFC電路雖然可以解決整流電路中出現脈沖尖峰電流過大的問題，但又會帶來新的高頻干擾問題，這同樣也要進行嚴格的EMC設計。用差模濾波電感器可以有效地抑制脈沖電流的峰值，從而降低電流諧波干擾，但不能提高功率因數。

圖2中的L1為差模濾波電感器，差模濾波電感器一般用矽鋼片材料制作，以提高電感量，為了防止大電流流過差模濾波電感器時產生磁飽和，一般差模濾波電感器的兩個組線圈都各自留有一個漏感磁回路。

L1差模濾波電感可根據試驗求得，也可以根據下式進行計算：

E=L*di/dt (1)

式中E為輸入電壓Ui與電容器C5兩端電壓的差值，即L1兩端的電壓降，L為電感量，di/dt為電流上升率。顯然，要求電流上升率越小，則要求電感量就越大。

2.對振鈴電壓的抑制
由于變壓器的初級有漏感，當電源開關管V1由飽和導通到截止關斷時會產生反電動勢，反電動勢又會對變壓器初級線圈的分布電容進行充放電，從而產生阻尼振蕩，即產生振鈴，如圖4所示。變壓器初級漏感產生反電動勢的電壓幅度一般都很高，其能量也很大，如不采取保護措施，反電動勢一般都會把電源開關管擊穿，同時反電動勢產生的阻尼振蕩還會產生很強的電磁輻射，不但對機器本身造成嚴重干擾，對機器周邊環境也會產生嚴重的電磁干擾。

                                                                                           圖4

圖2中的D1、R2、C6是抑制反電動勢和振鈴電壓幅度的有效電路，當變壓器初級漏感產生反電動勢時，反電動勢通過二極管D1對電容器C6進行充電，相當于電容器把反電動勢的能量吸收掉，從而降低了反電動勢和振鈴電壓的幅度。電容器C6充滿電后，又會通過R2放電，正確選擇RC放電的時間常數，使電容器在下次充電時的剩余電壓剛好等于方波電壓的幅度，此時電源的工作效率最高。

3.對傳導干擾信號的抑制
圖1中，當電源開關管V1導通或者關斷時，在電容器C5、變壓器T1的初級和電源開關管V1組成的電路中會產生脈動直流i1，如果把此電流回路看成是一個變壓器的“初級線圈”，由于電流i1的變化速率很高，它在“初級線圈”中產生的電磁感應，也會對周?chē)娐樊a(chǎn)生電磁感應，我們可以把周?chē)娐范伎闯墒峭蛔儔浩鞯亩鄠€(gè)“次級線圈”，同時變壓器T1的漏感也同樣對各個“次級線圈”產生感應作用，因此電流i1通過電磁感應，在每個“次級線圈”中都會產生的感應電流，我們分別把它們記為i2、i3、i4 •••。

其中i2和i3是差模干擾信號，它們可以通過兩根電源線傳導到電網的其它線路之中和干擾其它電子設備；i4是共模干擾信號，它是電流i1回路通過電磁感應其它電路與大地或機殼組成的回路產生的，并且其它電路與大地或機殼是通過電容耦合構成回路的，共模干擾信號可以通過電源線與大地傳導到電網其它線路之中和干擾其它電子設備。

與電源開關管V1的集電極相連的電路，也是產生共模干擾信號的主要原因，因?yàn)樵谡麄€(gè)開關電源電路中，數電源開關管V1集電極的電位最高，最高可達600V以上，其它電路的電位都比它低，因此電源開關管V1的集電極與其它電路(也包括電源輸入端的引線)之間存在很強的電場，在電場的作用下，電路會產生位移電流，這個位移電流基本屬于共模干擾信號。

圖2中的電容器C1、C2和差模電感器L1對i1、i2和i3差模干擾信號有很強的抑制能力。由于C1、C2在電源線拔出時還會帶電，容易觸電傷人，所以在電源輸入的兩端要接一個放電電阻R1。

對共模干擾信號i4要進行完全抑制，一般很困難，特別是沒有金屬機殼屏蔽的情況下，因?yàn)樵诟袘?yīng)產生共模干擾信號的回路中，其中的一個“元器件”是線路板與大地之間的等效電容，此“元器件”的數值一般是不穩定的，進行設計時對指標要留有足夠的余量。圖2中L2和C3、C4是共模干擾信號抑制電路器件，在輸入功率較大的電路中，L2一般要用兩個，甚至三個，其中一個多為環形磁心電感。

根據上面分析，產生電磁干擾的原因主要是i1流過的主要回路，這個回路主要由電容器C5、變壓器T1初級和電源開關管V1組成，根據電磁感應原理，這個回路產生的感應電動勢為：

e=dψ/dt=S*dB/dt (2)

式中e為感應電動勢，ψ為磁通量，S電流回路的面積，B為磁感應密度，其值與電流強度成正比，dψ/dt為磁通變化率。由此可見，感應電動勢與電流回路的面積成正比。因此要減少電磁干擾，首先是要設法減小電流回路的面積，特別是i1電流流過的回路面積。另外，為了減少變壓器漏感對周?chē)娐樊a(chǎn)生電磁感應的影響，一方面要求變壓器的漏感要做得小，另一方面一定要在變壓器的外圍包一層薄銅皮，以構成一個低阻抗短路線圈，把漏感產生的感應能量通過渦流損耗掉。

4.對輻射干擾信號的抑制
電磁輻射干擾也是通過電磁感應的方式，由帶電體或電流回路及磁感應回路對外產生電磁輻射的。任何一根導體都可以看成是一根電磁感應天線，任何一個電流回路都可以看成是一個環形天線，電感線圈和變壓器漏感也是電磁感應輻射的重要器件。要想完全抑制電磁輻射是不可能的，但通過對電路進行合理設計，或者采取部分屏蔽措施，可以大大減輕電磁干擾的輻射。

例如，盡量縮短電路引線的長度和減小電流回路的面積，是減小電磁輻射的有效方法；正確使用儲能濾波電容，把儲能濾波電容盡量近地安裝在有源器件電源引線的兩端，每個有源器件獨立供電，或單獨用一個儲能濾波電容供電(充滿電的電容可以看成是一個獨立電源)，防止各電路中的有源器件(放大器)通過電源線和地線產生串?dāng)_；把電源引線的地和信號源的地嚴格分開，或?qū)π盘?hào)引線采取雙線并行對中交叉的方法，讓干擾信號互相抵消，也是一種減小電磁輻射的有效方法；利用散熱片也可以對電磁干擾進行局部屏蔽，對信號引線還可以采取雙地線并行屏蔽的方法，讓信號線夾在兩條平行地線的中間，這相當于雙回路，干擾信號也會互相抵消，屏蔽效果非常顯著；機器或敏感器件采用金屬外殼是最好的屏蔽電磁干擾方法，但非金屬外殼也可以噴涂導電材料(如石墨)進行電磁干擾屏蔽。

5.對高壓的靜電消除
圖1中，如果輸出電壓高于1,000V，必須考慮靜電消除。雖然大多數的開關電源都采取變壓器進行“冷熱地”隔離，由于“熱地”，也叫“初級地”，通過電網可構成回路，當人體接觸到“初級地”的時候會“觸電”，所以人們都把“初級地”叫做“熱地”，表示不能觸摸的意思。而“冷地”也叫“次級地”，盡管電壓很高，但它與大地不構成回路，當人體接觸到“次級地”的時候不會“觸電”，因此，人們都把“次級地”叫做“冷地”，表示可以觸摸的意思。

但不管是"冷地"或者是"熱地"，其對大地的電位差都不可能是零，即還是會帶電。如彩色電視機中的開關電源，"熱地"對大地的電位差大約有400VP-P(峰峰值)，"冷地"對大地的電位差大約有1500VP-P(峰峰值)。

“熱地”帶電比較好理解，而"冷地"帶電一般人是難以理解的。那么"冷地"帶電這個電壓是怎樣產生的呢？這個電壓是由變壓器次級產生的，雖然變壓器次級的一端與“冷地”連接，但真正的零電位是在變壓器次級線圈的中心，或整流輸出濾波電容器介質的中間。這一點稱為電源的“浮地”，即它為零電位，但又不與大地相連。由此可知“冷地”帶電的電壓正好等于輸出電壓的一半，如電視機顯像管的高壓陽極需要大約3萬伏的高壓，真正的零電位是在高壓濾波電容(顯像管石墨層之間的電容)的中間，或高壓包的中間抽頭處，由此可以求出電視機中的冷地與地之間的電壓(靜電)大約為1,5000V。同理，“熱地”回路的“浮地”是在儲能濾波電容器C5的中間，所以“熱地”正常的帶電電壓為整流輸出的一半，約為200 VP(峰值)，如把開關管導通或截止時產生的反電動勢也疊加在其之上，大約有400VP-P(峰峰值)。

圖2中的R3就是用來降低冷地與大地之間靜電電壓的，C8的作用是降低冷熱地之間的動態電阻。一般數字電路IC的耐壓都很低，如果“冷地”帶電的電壓很高，通過靜電感應，或人體觸摸，很容易就會把IC擊穿。

“冷地”帶電是屬于靜電的范疇，它只相當于對一個小電容充電，這個小電容的一端是大地，電容量相當于“冷地”對大地之間的等效電容。另外，圖2中的C1、C2、C3、C4、C8、R1、R8、T1屬于安全器件，使用時要注意安全要求。

EMC常用標準：
EMC通用系列標準：IEC61000-4-X

工業環境抗擾度通用標準：EN50082-2

脈沖電流諧波測試標準：IEC61000-3-2

|交流電源閃爍測試標準：IEC61000-3-3
