【導讀】交錯式反相電荷泵（Interleaved Inverting Charge Pump）是一種基于多相并聯拓?fù)涞母咝щ娫崔D(zhuǎn)換技術。通過相位交錯控制策略，可顯著降低輸入/輸出電流紋波，提升系統功率密度，適用于對電磁干擾（EMI）和效率要求嚴苛的場景。
一、技術概述
交錯式反相電荷泵（Interleaved Inverting Charge Pump）是一種基于多相并聯拓?fù)涞母咝щ娫崔D(zhuǎn)換技術。通過相位交錯控制策略，可顯著降低輸入/輸出電流紋波，提升系統功率密度，適用于對電磁干擾（EMI）和效率要求嚴苛的場景。其核心優勢在于：
紋波抵消：多相電流疊加實現紋波相互抵消
熱分布優化：功率損耗均勻分布在多個相位單元
動態響應提升：多相位協同工作縮短響應時間
二、分類與規格要素
1. 分類維度

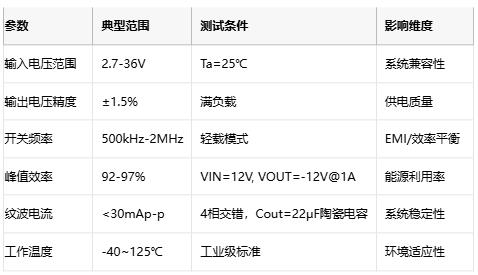

2. 關鍵規格參數
三、應用場景與設計要點
1. 典型應用場景
2. 設計注意事項
● 電磁兼容設計：多相交錯雖可降低傳導EMI，但需注意高頻輻射干擾
● 推薦措施：采用0402封裝磁珠（如Murata BLM18PG系列）配合三明治PCB疊層
● 熱管理策略：
T_j = T_a + (P_{loss} × θ_{JA})
當使用QFN-16（3×3mm）封裝時，θJA典型值為45℃/W，需控制單相功耗<0.8W
● 電容選型：
● 輸入電容：低ESR陶瓷電容（X7R/X5R介質）
● 輸出電容：建議并聯10μF+100nF組合抑制高頻噪聲
四、成本與選型指南
1. BOM成本構成（以4相交錯系統為例）
2. 主流原廠方案對比
五、技術發展趨勢
GaN器件集成：采用GaN FET可將開關頻率提升至5MHz以上，效率突破98%
智能相位管理：基于ML算法的動態相位控制技術，實現效率-紋波自適應優化
3D封裝技術：將電容/電感集成于封裝內部，功率密度可達300W/in3
結語
隨著新能源汽車800V平臺和智能穿戴設備的快速發展，交錯式反相電荷泵憑借其獨特的性能優勢，正在從輔助電源向核心功率轉換部件演進。設計人員需在拓?fù)溥x擇、熱設計和成本控制之間取得最佳平衡，以滿足日益嚴苛的行業需求。
