一、前言
RSC6218A是一款可以滿足4項標準的優秀產品：①2024年8月1日要實施的《建筑照明設計標準》GBT0034-2024；②2024年07月01日起實施的《電磁兼容限值 第1部分：諧波電流發射限值（設備每相輸入電流≤16A）》GB17625.1-2022；③已實施的教育照明標準：GB／T 36876－2018；④已實施的歐盟新版ERP EU2019/2020；本篇分享的是應用RSC6218A設計18W高效率電源驅動的案例。
二、RSC6218A 18W案例

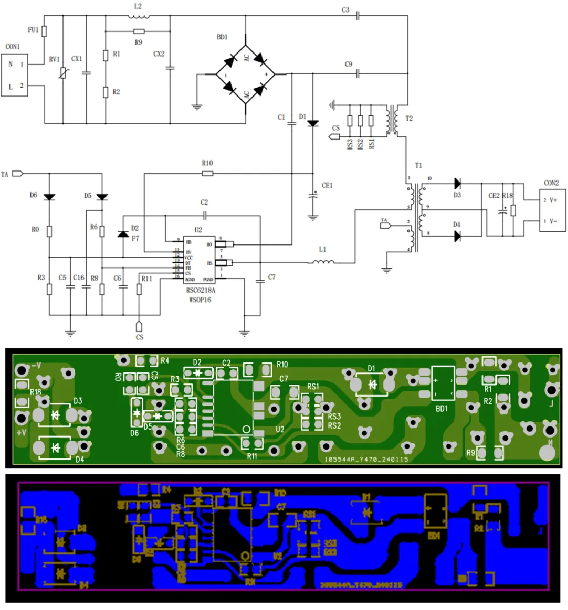

開關電源的開關特性會使電源的MOS與變壓器產生電磁兼容方面的干擾，優秀的PCB Layout可以解決電磁兼容問題，同時也可有效避免干擾源的擴大；如圖結合實例說明RSC6218A系列LLC諧振電源方案PCB的設計要點，提升LLC諧振方案的穩定性。
1、嚴格遵循功率“地”、信號“地”分離的原則，如圖示例中CS電阻的地單點連到高壓電解CE1的負端處；芯片地是重點，LAYOUT時注意：①芯片的AGND，F(xiàn)B下偏電阻的“地”先回到VCC的電容C5“地”，然后再回到CE1的負端處；②芯片的PGND單點連到高壓電解CE1的負端處；
2、減小主功率環路的面積，包括諧振腔回路、開關功率回路、負載電流回路，可有效減少干擾源的擴大；如圖示例中加粗線的部分走線銅箔；
3、自舉升壓回路注意點，自舉二極管與電容的結點靠近PIN10之HB腳，可避免外來干擾引入，影響系統的穩態工作；
4、FB引腳的上偏與下偏采樣電阻和濾波電容的結點一定要靠近芯片PIN14之FB腳，否則會影響OVP點以及可拉載的電壓點，影響系統的穩定性；
5、CS引腳的取樣電阻R11應靠近芯片PIN15之CS腳，并且要遠離存在較高di/dt的走線，減少造成恒流點不穩定因素；
6、在使用散熱器時，散熱器上會有高頻電流流過，所以散熱器應就近接“地”，這樣可減少干擾源的擴大；
7、芯片背面PCB正上方盡量不要放置與芯片的“地”存在較高動態電壓差的器件，例如變壓器、臥躺式且大平面緊貼PCB朝下的TO-220封裝MOSFET；
8、諧振電感與電流互感器在線路中放置的位置可以調整，LAYOUT時可以根據實際布線需要放置，方便走線取樣與產品穩定性。

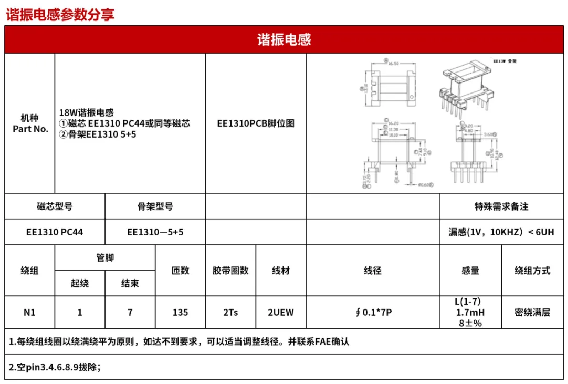

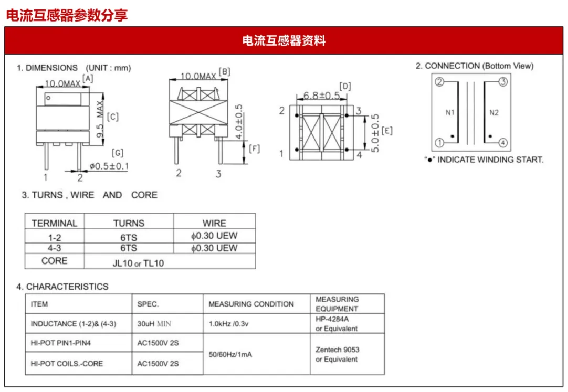

三、關鍵器件的設計指導與選料規格
簡潔可靠的理論指導，優化關鍵器件的范圍與選料規格，讓工程師朋友們?cè)O(shè)計LLC方案變得有理有據，通俗易懂，輕松應對客戶開案的需求。
四、實際物料清單BOM分享
瑞森半導體提供完善的設計參考資料與廣大工程師朋友進行分享，用心做好芯片，用心做好服務，愿與客戶共成長，實現共贏的目標。
