聊電容,不能只聊電容,還要聊電阻和電感。
看似很簡單,其實,一點都不難。

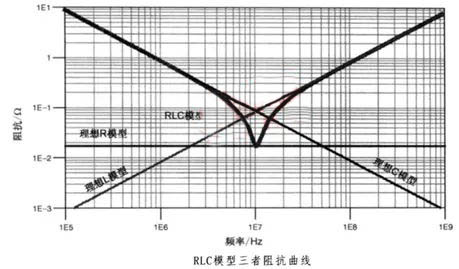

因?yàn)槿ヱ铍娙莸哪P突径伎梢杂孟旅嫒N元素的簡單組合來表示。
理想電容C的阻抗是隨頻率的增加而逐漸減小的一條斜線,實際上由于電容中等效寄生電阻(ESR)和等效寄生電感(ESL)的攪局,問題開始變得復雜。不同的電容自諧振頻點不同,諧振點阻抗各異,濾波頻段也有區別……
看似很復雜,其實,很簡單。
電容搞搞“振”,第一“振”來自同一電容ESR\ESL\C的串聯諧振(也叫做自諧振)。

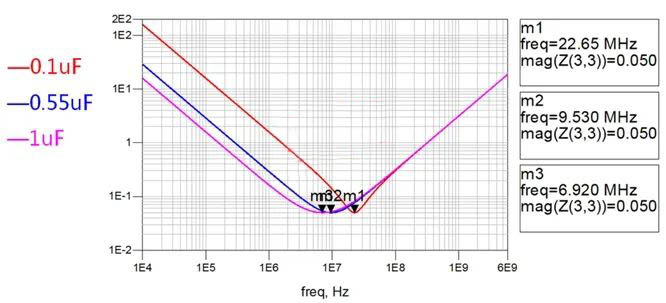

先來看看電容模型的各參數是如何影響阻抗曲線的。對于電容容值C,不難發現,相同ESR和ESL的情況下,隨著容值的增加,自諧振頻點向低頻移動,同時,濾波頻段也會加寬。
接下來再看哈ESL的影響。在保持其它參數不變的情況下,隨著ESL的增加,自諧振頻點向低頻移動,同時,濾波頻段也會隨著變小。
需要注意的是,ESR的情況會復雜一些,因?yàn)樗且粋€(gè)頻變的參數。
ESR隨頻率變化的趨勢與該電容的阻抗變化一致。

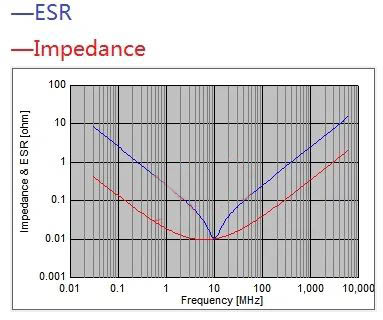

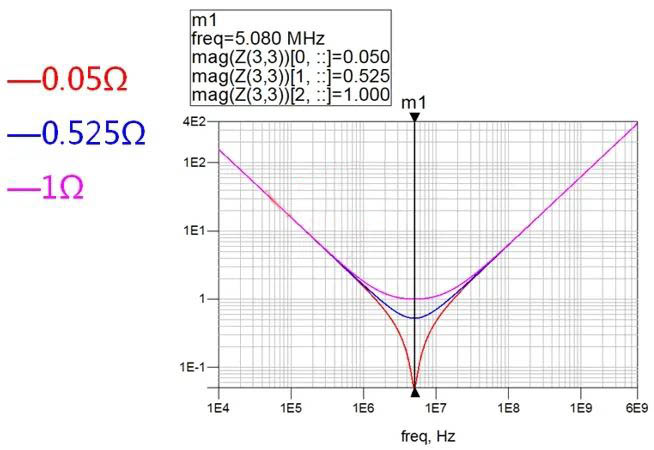

不過,為了簡化問題,我們這里先把ESR作為一個常數,它的變化對阻抗曲線的影響如下圖:
對比上面幾個圖,我們會發現一個有趣的現象,那就是電容自諧振頻點的ESR基本決定了阻抗的最小值。

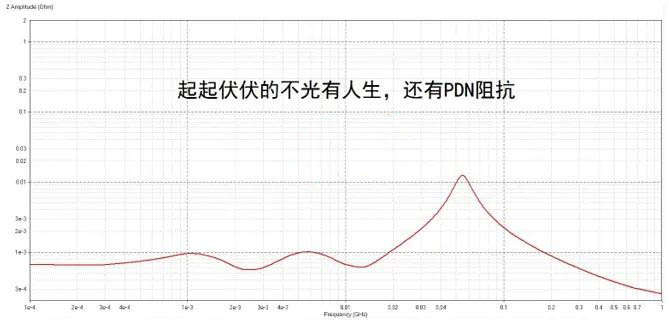

以上只是單一容值電容的阻抗曲線。了解PDN阻抗曲線的童鞋會發現常見情況并非如此,而是像人生一樣總是起起伏伏。

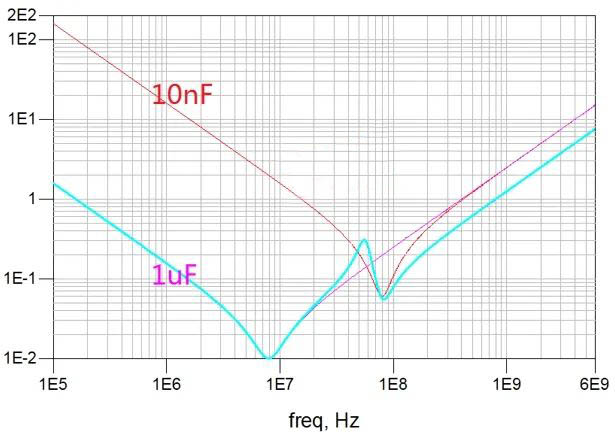

其實,這是容值不同的電容并聯諧振的結果,也是本文要說的第二“振”。

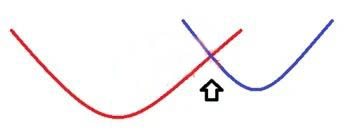

分析起來也很簡單,當一個電容的感性區遇上另一個電容的容性區,諧振峰就出現了。
綜合考慮VRM和芯片內去耦,如果說第一“振”決定了阻抗曲線的波谷,第二“振”通常確定了阻抗曲線的波峰。
電容種類這么多,原理圖設計或者備料出錯的機會大大增加,作為一名設計攻城獅,希望板子簡單點,精簡一些電容,這個要求并不過分吧?

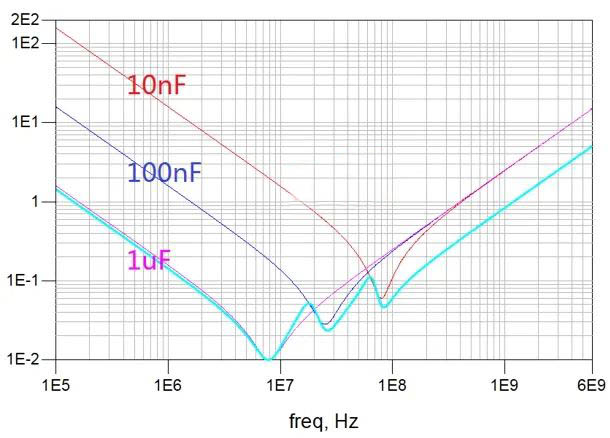

說干就干,在前文三種電容并聯的基礎上,去掉100nF的電容,看看會怎樣。
這么看,除了在100nF的去耦頻段出現一個諧振峰,好像也沒什么問題,畢竟,這個峰值也沒那么高。我們繼續把VRM和芯片內去耦模型加上,看全鏈路的情況。
See?高速先生一直強調的調整電容要合理真不是嚇唬你。
當然,這個例子只是為了凸顯電容影響而挑選的極端情況。
電容不是老虎屁股,一點摸不得,具體種類和數量可以通過仿真進行優化,是增是減,It depends!
