白光LED電荷泵的電路板布局指南

發布時間:2023-06-27 責任編輯:lina

【導讀】對于許多白光LED電荷泵IC來說,印刷電路板(PCB)布局很簡單。但大電流電荷泵和具有許多引腳的電荷泵(如MAX1576)有更嚴格的要求。討論了PCB布局和設計指南。


對于許多白光LED電荷泵IC來說,印刷電路板(PCB)布局很簡單。但大電流電荷泵和具有許多引腳的電荷泵(如MAX1576)有更嚴格的要求。討論了PCB布局和設計指南。

具有許多引腳或使用大電流電荷泵的白光LED驅動器在布置印刷電路板(PCB)時需要格外小心。本應用筆記以MAX1576為例,提供基準和電路板布局。

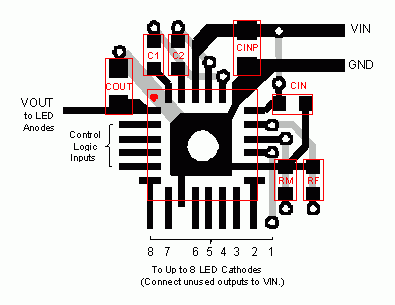

白光LED電荷泵的電路板布局指南

白光LED電荷泵的電路板布局指南


在為MAX1576白光LED電荷泵布置PCB圖稿時,請遵循以下準則:

將所有 GND 和 PGND 引腳連接到 IC 正下方的裸露焊盤 (EP)。

輸入、輸出和跨接電容器僅使用具有 X5R 電介質或更好電介質的陶瓷電容器。低ESR對于高輸出電流驅動、低輸入/輸出紋波和穩定運行非常重要。

為防止開關噪聲擾亂IC的偏置電路,請將輸入電容(CIN和CINP)盡可能靠近輸入和接地引腳放置,最好在電容和IC之間不要過孔。

如果有單獨的GND和PGND和/或IN和PIN引腳,則IC包括單獨的電源和偏置輸入。如果這些引腳不靠得很近,則應使用兩個輸入電容:從PIN到PGND的CINP,以及從IN到GND的CIN電容,每個電容都盡可能靠近IC。在這種情況下,PIN和PGND應連接到系統電源和接地層,而IN和GND在IC上保持本地安靜。首先將PCB電源路由到CINP和INP,然后通過一些過孔路由到CIN和IN,以在IN處提供一些輸入噪聲濾波。PGND 和 GND 只能通過裸露的槳葉相互連接。

為確保電荷泵調節穩定性,應將輸出電容COUT放置在盡可能靠近OUT引腳的位置。將COUT的接地端子連接到最近的PGND或GND引腳或裸露的焊盤(EP)。

為確保電荷泵的低輸出阻抗,將跨接電容C1和C2放置在盡可能靠近IC的位置。如果無法避免過孔,最好將它們與C1和/或C2串聯,而不是與CIN或CINM串聯,因?yàn)榭缃与娙輰Ψ€(wěn)壓器穩定性沒有影響。

將任何基準旁路電容(MAX1576上沒有)或設置電阻(MAX1576上的RM和RF)的接地端子連接到GND引腳(與PGND相對)。這減少了耦合到IC模擬模塊中的噪聲。

裸露焊盤(EP)中的可選大通孔可用于檢查焊點,也便于使用烙鐵將IC從PCB上取下。

根據需要將邏輯輸入走線和連接路由到 LED。這些線路上的過孔不會引起任何問題,因?yàn)檫@些輸出上的電流是穩定的。然而,如果布線太靠近敏感的無線電電路,這些線路上的紋波可能會影響射頻電路。
