Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析

發布時間:2023-05-15 責任編輯:lina

【導讀】使用Buck控制器加上一個驅動以及外圍電路,就可以實現Zeta電路,開關管和整流管的數量比較少就可以實現升降壓功能。


Zeta拓?fù)涞奶攸c:

1、能夠?qū)崿F(xiàn)升降壓

2、<50W

3、主功率管導通的時候,能量是從輸入端直接傳遞到輸出端,所以算是一個正激拓?fù)洹?/p>

4、沒有RHPZ(右半平面零點)

5、輸出端有LC濾波,所以紋波比較小

6、輸入端是開關管,開關開關,類似Buck所以輸入端需要做比較好的濾波。

7、用兩個耦合電感的話,用1:1匝數比的耦合電感。

8、使用Buck控制器加上一個驅動以及外圍電路,就可以實現Zeta電路,開關管和整流管的數量比較少就可以實現升降壓功能。

9、EMI特性相對比較好。

10、可以通過多個繞組,實現多路輸出。

11、同樣可以用MOSFET替代二極管,實現大功率的Zeta電路。

1、Zeta電路的基本結構

基本的Zeta電路是含有四個儲能元件,2個電感,2個電容。


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


2 基本工作原理


待S關斷后,L1經D0向C1沖電,其貯存的能量轉移至C1。同時,C2向負載供電,L2的電流則經V0續流。Zeta斬波電路的輸入輸出關系為:

Vout=D*Vin/(1-D)

D為開關的占空比。

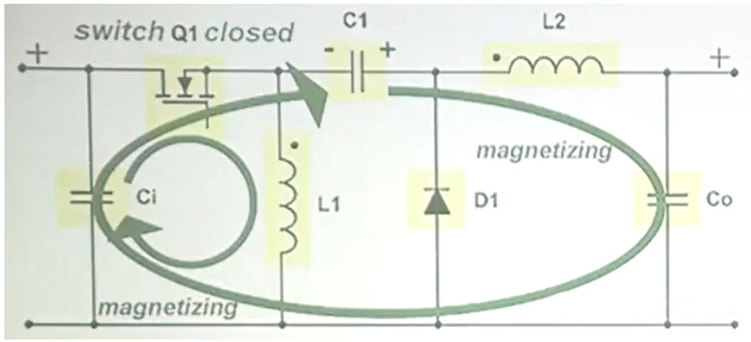

開關閉合導通狀態下:電源VIN經開關S向電感L1貯能同時,VIN和C1共同向負載RL供電,并向C2充電。


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


待S關斷后,L1經D0向C1沖電,其貯存的能量轉移至C1。


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


3、CCM與DCM

CCM模式下,就是上述兩個狀態階段。

兩個狀態的等效電路是:


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


CCM模式下的電感電流和電壓波形:


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析

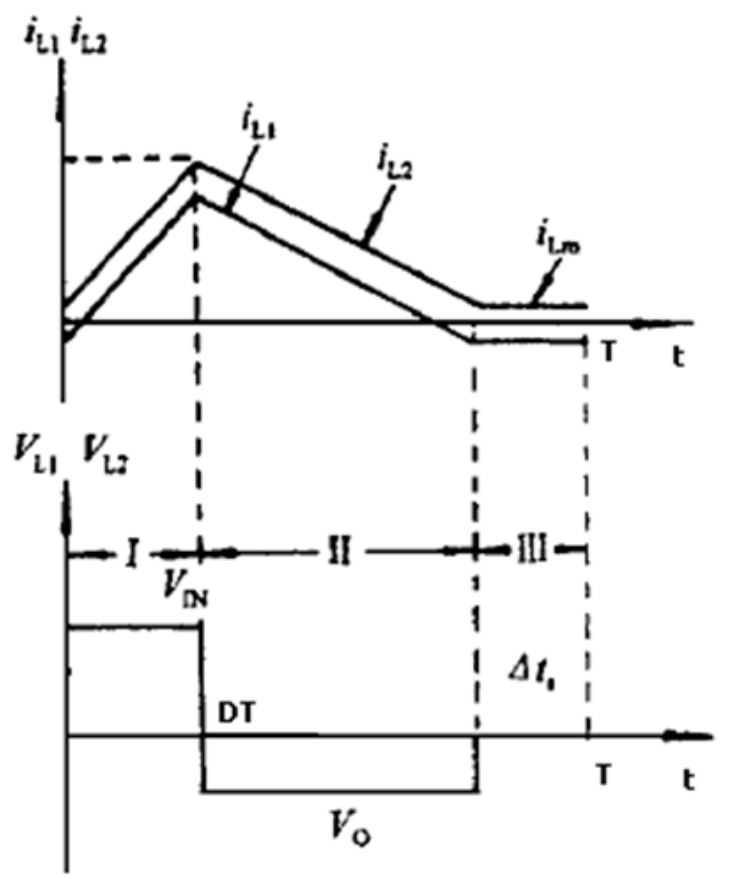

DCM模式下,除了在CCM模式下的兩個階段外,還多出了一個二極管斷流的階段:

此階段流過電感L1和L2中的電流相等。并且電流大小不會變化(在假定器件都是理想的器件條件下)


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


4、Zeta和SEPIC對比


Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


ADI一個使用Zeta拓?fù)涞膶嵗O(shè)計圖:

一個使用LT8471雙多拓?fù)銬C/DC轉換器和2A開關電源應用。該應用程序使用低紋波拓?fù)漭敵觯?/-5V。

通道1使用低輸出紋波?UK拓?fù)漭敵?5V。通道2使用低輸出紋波Zeta拓?fù)漭敵?5V。輸入電壓從4V到25V不等。



Zeta拓?fù)潆娫丛砑肮ぷ鬟^程解析


參考文獻:

1、TI關于Zeta的視頻講解

2、ADI官網

3、Zeta電路——電子電路 謝俊虎(百度文庫)

(來源: 硬件十萬個為什么微信公眾號)
