MHL接口的靜電保護方案

發布時間:2021-09-13 責任編輯:wenwei

【導讀】Mobile High-Definition Link (MHL) 移動終端高清影音標準接口,是一種連接便攜式消費電子裝置的影音標準接口,MHL 僅使用一條信號電纜,通過標準 HDMI 輸入接口即可呈現于高清電視上。它運用了現有的 Micro USB接口,不論是手機、數碼相機、數字?jǐn)z影機和便攜式多媒體播放器, 皆可將完整的媒體內容直接傳輸?shù)诫娨暽锨也粨p傷影片高分辨率的效果。

什么是MHL接口?

Mobile High-Definition Link (MHL) 移動終端高清影音標準接口,是一種連接便攜式消費電子裝置的影音標準接口,MHL 僅使用一條信號電纜,通過標準 HDMI 輸入接口即可呈現于高清電視上。它運用了現有的 Micro USB接口,不論是手機、數碼相機、數字?jǐn)z影機和便攜式多媒體播放器, 皆可將完整的媒體內容直接傳輸?shù)诫娨暽锨也粨p傷影片高分辨率的效果。

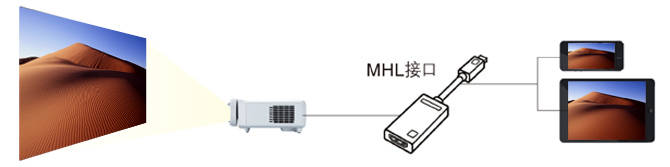

說簡單點這個就是HDMI接口的增強型。兼容HDMI接口,越來越多的顯示器或投影儀支持MHL接口。

MHL接口的靜電保護方案
MHL接口的靜電保護方案

三種常見的HDMI接口對比。Type A、C 、D的針腳數量和定義都相同,只是排序不同而已。Type B接口比較少見。

MHL接口的靜電保護方案

MHL的信號轉換原理流程

MHL有一個優勢是它能夠傳輸所有各種格式的信號。手機與電視大不同在于它能夠支持多種媒體格式,包括 MPEG4、H.264、AVI、Quicktime、Windows Media甚至是 RM/RMVB。MHL讓電視省去了解壓縮的環節,視頻質量不會受到損失。

一套行之有效的MHL方案至少應包括兩個部分:MHL Source和MHL Sink。MHL Source里面包含MHL發送IC(MHL Transmitters),是一個負責單一信號流的數字多媒體傳送器,將影音數據轉換成MHL數據流,通常安裝在手機等移動終端內;MHL Sink內含MHL橋接IC(MHL Bridges),負責將M H L數據流還原成電視機能夠“理解”的標準HDMI信號。

MHL接口的靜電保護方案
MHL接口的靜電保護方案

MHL接口靜電保護方案包括三個部分

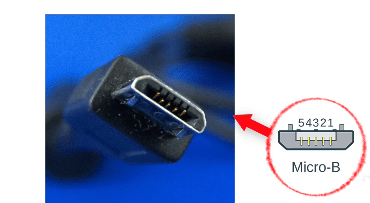

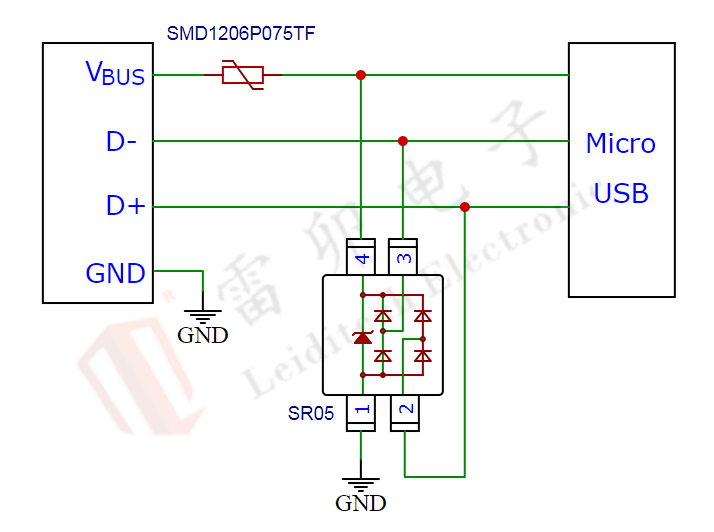

Micro USB靜電保護方案

MHL接口的靜電保護方案

方案優點:USB提供500Mbps的傳輸速度,本方案采用單顆器件防護,節約空間,保證信號完整性,滿足IEC61000-4-2,等級4,接觸放電8kV,空氣放電15kV

如對Vbus有過流要求,需配PTC保護。

MHL接口的靜電保護方案
MHL接口的靜電保護方案

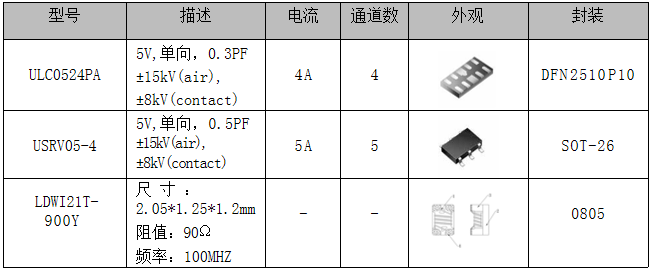

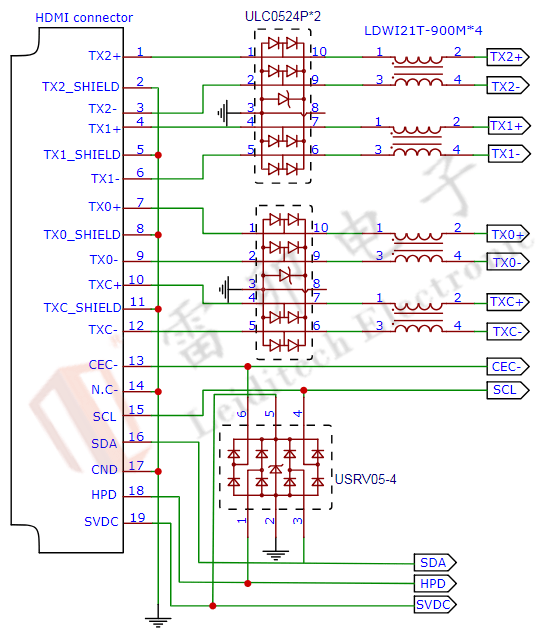

標準HDMI接口防靜電方案

MHL接口的靜電保護方案
MHL接口的靜電保護方案

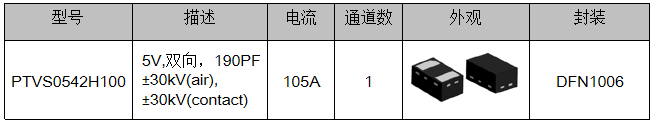

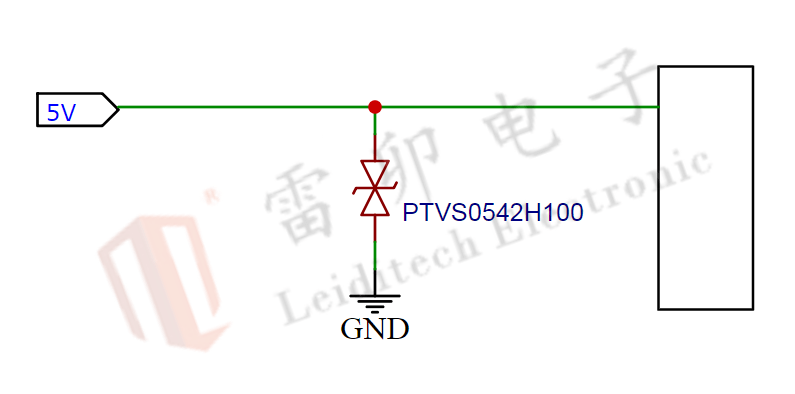

標準USB供電5V靜電保護方案

方案優點:用于滿足電源接口的靜電保護,滿足IEC61000-4-2,等級4,接觸放電8KV,空氣放電15KV。

MHL接口的靜電保護方案
MHL接口的靜電保護方案


來源:雷卯電子
