如何輕松掌握差分放大電路

發布時間:2021-08-11 責任編輯:lina

【導讀】要想掌握差分放大電路,首先就要知道什么是差分放大電路以及它的作用。差分放大電路是模擬集成運算放大器輸入級所采用的的電路形式,差分放大電路是由對稱的兩個基本放大電路,通過射極公共電阻耦合構成的,對稱的意思就是說兩個三極管的特性都是一致的,電路參數一致,同時具有兩個輸入信號。

要想掌握差分放大電路,首先就要知道什么是差分放大電路以及它的作用。差分放大電路是模擬集成運算放大器輸入級所采用的的電路形式,差分放大電路是由對稱的兩個基本放大電路,通過射極公共電阻耦合構成的,對稱的意思就是說兩個三極管的特性都是一致的,電路參數一致,同時具有兩個輸入信號。

它的作用是能夠有效穩定靜態工作點,同時具有抑制共模信號,放大差模信號等顯著特點,廣泛應用于直接耦合電路和測量電路輸入端。

如何輕松掌握差分放大電路

差模放大電路特點
●電路兩邊對稱
●兩個管子公用發射機電阻Re
●具有兩個信號輸入端
●信號既可以雙端輸出,也可以單端輸出

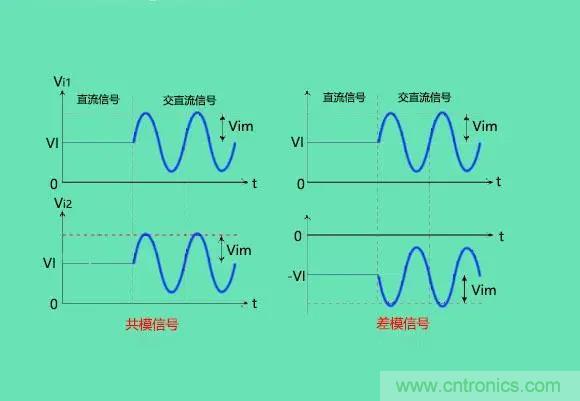

共模信號:大小幅度相等 極性相同的輸入信號
差模信號:大小幅度相等 極性相反的輸入信號

如何輕松掌握差分放大電路

差分放大電路具有抑制零漂移穩定靜態工作點,和抑制共模信號等作用,接下來一一分析。

首先我們的電路的工作環境溫度并不是一成不變的,也就是說是時刻變化著的,還有直流電源的波動,元器件老化,特性發生變化都會引起零漂和靜態工作點變化。

通常在阻容耦合放大電路中,前一級的輸出的變化的漂移電壓都落在耦合電容上,不會傳入下一級放大電路。

但在直接耦合放大電路中,這種漂移電壓和有用的信號一起送到下一級被放大,導致電路不能正常工作,所以要采取措施,抑制溫度漂移,雖然耦合電容可以隔離上一級溫漂電壓,但是很多時候我們要接受處理的是很多微弱的、變化緩慢的弱信號,這類信號不足以驅動負載,必須經過放大。又不能通過耦合電容傳遞,所以必須通過直接耦合放大電路,那么直接耦合典型電路:就是差分放大電路。

通??朔仄姆椒ㄊ且胫绷髫?fù)反饋,或者溫度補償。

接下來談?wù)勚苯玉詈想娐分?,差分放大電路如何抑制零漂電壓穩定工作點,和抑制共模信號,并放大差分信號的。

抑制零漂的原理

下面以電路雙端輸出為例:

首先T1和T2特性相同,電路兩邊對稱,在輸入電壓Vi1=Vi2=0V當溫度T一定時,流過T1的電極電流與流過T2集電極的電流一致 即ic1=ic2,那么T1和T2上兩個集電極電阻的壓降是相等的所以Uo1=Uo2那么輸出電壓Uo就等于零即Uo1-Uo2=Uo=0所以這個電路可以抑制零漂的。

那么當溫度增加△T的時候還能抑制零漂嗎?答案是能,因為兩邊對稱性能是一樣的它們工作在統一環境下,當溫度上升△T時,流過兩個管子集電極的電流也是相等的,即(ic1+△ic1)=(ic2+△ic1) 那么加在兩個集電極的電壓也是相同的,所以輸出電壓Uo任然為0。所以在雙端輸出的情況下,零漂為0。

那么在單端輸出的時候還可以抑制零漂嗎? 當然可以,在單端輸出時可以取值Uo1或者Uo2,這里以Uo1輸出為例,因為射極電阻Re的負反饋作用,并且Re是T1和T2射極的共用電阻所以流過Re的電流是2倍的ie所以負反饋作用更好,所以可以穩定靜態工作點,抑制零漂。

●共模信號:當Vi1與Vi2大小相等,極性相同的輸入信號時,共模信號的作用,對兩管的作用是同向的,將引起兩管電流同量的增加,集電極電位也同量的減小,因此兩管集電極輸出共模電壓Uo=Uo1-Uo2=0,差分放大電路對共模信號有很好的抑制作用。

●差模信號:當Vi1與Vi2大小相等,極性相反的輸入信號時,由于信號的極性相反,因此T1管集電極電流增大而T2管集電極電流減小,且增大量和減小量相等。另外由于輸入差模信號,兩管輸出端電位變化時,一端上升,另一端降低,且升高量等于降低量,所以差分電路對輸入信號電壓的差值是有用的,因此電路被稱為差分放大電路。
