【導讀】在工業和科學應用中的一項重要功能是檢測安全互鎖裝置，自動定序器等中是否存在直流電壓。要檢測不存在大的雙極性直流電平，檢測器必須在其輸入信號處于有效范圍內時斷言一個信號。零伏附近穩定且精確定義的窗口。窗口寬度應為最大容許誤差電壓的兩倍，并以零伏為中心。
該直流電壓檢測器電路由兩個精密運算放大器（MAX4236），一個基準電壓源（MAX6143），一個與非門以及相關組件組成，當輸入電壓位于±100mV窗口以0V為中心時，它會斷言數字輸出信號。
在工業和科學應用中的一項重要功能是檢測安全互鎖裝置，自動定序器等中是否存在直流電壓。要檢測不存在大的雙極性直流電平，檢測器必須在其輸入信號處于有效范圍內時斷言一個信號。零伏附近穩定且精確定義的窗口。窗口寬度應為最大容許誤差電壓的兩倍，并以零伏為中心。
檢測電路必須具有高阻抗輸入，以避免影響其所插入的系統。它還必須容忍等于其監控的最大電壓加上可能出現的任何瞬態幅度的輸入電平。當輸入電壓在±100mV窗口以內時，滿足這些要求的一種電路（圖1）會產生數字輸出信號。

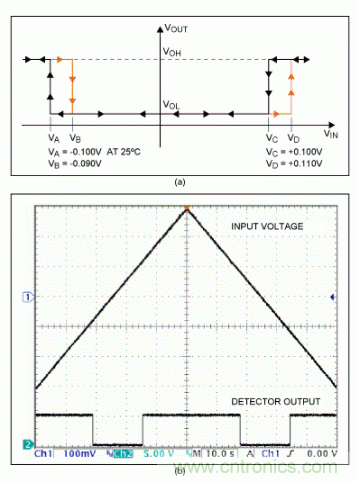

它的輸入電阻為22MΩ，其最大輸入電壓由22.1MΩ串聯輸入電阻的電弧規范定義。其明確定義的窗口邊緣具有約10mV的磁滯，從而消除了任何噪聲引起的輸出抖動（圖2）。響應速度由10nF輸入電容器（低泄漏膜類型）和兩個22.1MΩ輸入分壓器/移位器電阻的并聯組合（約11MΩ）形成的10ms時間常數確定。
由于運算放大器（MAX4236）能夠在低失調電壓，低失調電壓tempco，低偏置電流以及包括負電源軌的輸入電壓下工作，因此該電路采用+ 5V單電源供電。觸發閾值的溫度依賴性在0°C至+ 85°C范圍內小于1mV（總和）。為了確保這些觸發電壓在整個溫度范圍內的穩定性，兩個22.1MΩ電阻的溫度系數應盡可能低，并盡可能匹配。
很高的輸入阻抗使該電路對泄漏電流敏感。每個運算放大器的負輸入必須由特氟隆支座支撐，并且高質量的保形涂層絕緣層應應用于整個組件。如果檢測器電路必須與系統控制電路電氣隔離，請考慮圖3的電路。
