概述

在很多發射應用中必須產生多路相對相位準確已知的模擬輸出。在正交調制器中(圖 1)，I 和 Q 通道必須具有明確的相位關系來實現鏡頻抑制。圖 1 中，DAC1 和 DAC2 的延遲必須匹配。使用數字波束成形技術的發射器需要準確地控制大量 DAC 之間的相對相位。

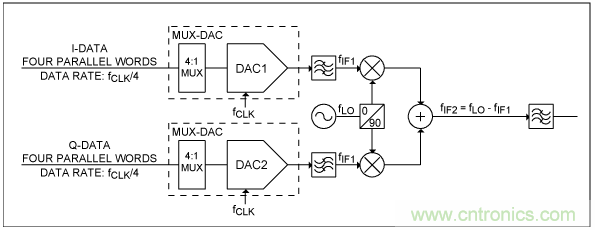

圖 1. 使用多路復用 DAC 的 I/Q 發射器中的 DAC 和第一上變頻級



使用具有多路輸入的 DAC (MUX-DAC)如 MAX19692，或具有數據時鐘輸出的內插 DAC 時，輸入數據速率為 DAC 刷新速率的 1/N，DAC 在一個或兩個數據時鐘跳變沿鎖存數據。MAX19692 中 N = 4，輸入數據速率為 DAC 刷新速率的 1/4。DAC 輸出一個由輸入時鐘經數字分頻得到的數據時鐘(DATACLK)。DAC 上電時，數字時鐘分頻器可在 N 個狀態的任意一個啟動。如果使用多個 DAC，不同 DAC 的時鐘分頻器會在不同的狀態啟動，所以 DAC 會在不同的時間鎖存數據。除非這種情況被發現并校正，否則不同的 DAC 輸出數據時相互之間可能會有一個或更多個時鐘周期的延遲。如果每個 DAC 的時鐘分頻器可以復位，那么這種情況可以避免，但是仍然會存在一些問題。如果其中一個時鐘分頻器發生錯誤，DAC 會變得永久異相，除非執行一些錯誤狀態檢測方法。為了保證系統的可靠性，必須檢測相位錯誤狀態并改正。如果 DAC 工作于非常高速的狀態下，那么復位信號與輸入時鐘的同步也可能是個難題。



圖 2 所示是 MAX19692 的時鐘(CLKP，CLKN)和數據時鐘(DATACLKP，DATACLKN)接口的簡化框圖。初始時鐘由一個兩位計數器四分頻后用于鎖存數字 DAC 輸入。該計數器可能在四個狀態中的任意一個啟動(圖 3)。如果使用兩個多路復用 DAC，這兩個 DAC 可能會在不同的狀態啟動。這可能導致 DAC1 的鎖存與 DAC2 的鎖存之間存在 -1、0、1 或 2 個時鐘周期的延遲。



MAX19692 的數據時鐘輸出再由數據輸入鎖存時鐘進行 2 分頻或 4 分頻。然后數據在雙倍數據率(DDR)模式下在時鐘的兩個跳變沿進行鎖存，或者在四倍數據率(QDR)模式下在時鐘的每 90°相位處進行鎖存。如果多個 DAC 的數據時鐘延遲相匹配，或數據時鐘相互之間反相，那么鎖存時鐘相匹配。

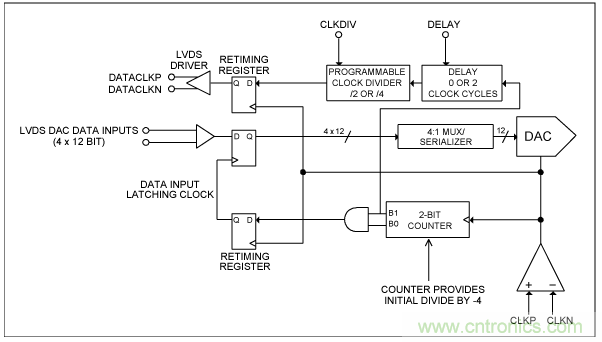

圖 2. MAX19692 內部時鐘接口框圖

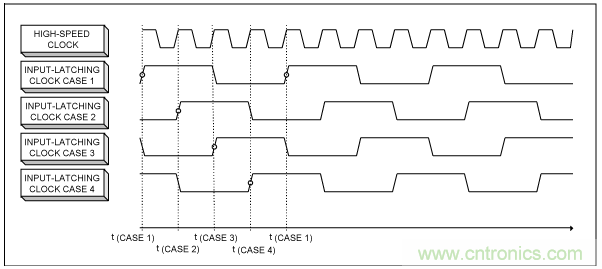

圖 3. MAX19692 鎖存時鐘(四種可能的狀態)



DAC 的同步問題有兩個方面：

DAC 的鎖存時鐘之間的相對相位必須被檢測。



DAC 之間的相對相位必須被調整直到 DAC 被合適地定相。



檢測 DAC 之間的相位誤差可以通過檢測兩個 DAC 之間的數據時鐘輸出的相位誤差來實現。相位檢測器可以像一個異或門一樣簡單，也可以像相頻檢測器一樣復雜。



可以通過操作一個或更多個 DAC 的時鐘來實現兩個 DAC 之間的相位調整，直到 DAC 數據時鐘輸出的相對相位為零。另外一種方法可以測量數據時鐘之間的 DAC 延遲周期數和相應的延遲數據。下面的段落講述了 I/Q 配置中的這兩種方法。



通過“吞”脈沖實現 DAC 相位調整

如果 DAC 使用方波(比如 ECL)時鐘，兩個 DAC 之間的同步可以用圖 4 所示的簡單的高速邏輯電路來實現。為了簡單明了，該原理圖中的邏輯配置只能實現單端功能。但是實際應用中會使用差分邏輯如 ECL 來實現高速和低噪聲性能。

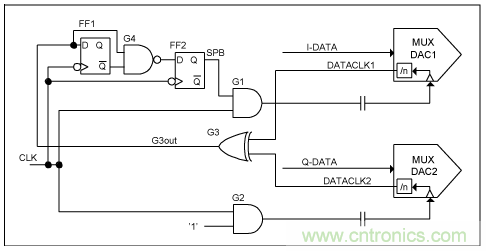

圖 4. 實現 DAC 同步的簡單的高速邏輯電路



MUX-DAC1 時鐘路徑上與門(G1)的插入允許對 MUX-DAC1 的時鐘進行操作。MUX-DAC2 的時鐘路徑上插入與門(G2)用于延遲匹配。異或門(G3)起相位檢測的作用。當 DATACLK1 和 DATACLK2 的輸出不同時 G3 輸出“1”。如果 G3out = “1”，應該“吞掉” MUX-DAC1 的時鐘脈沖，將 DATACLK1 的邊沿移位一個 CLK 時鐘周期。G3 輸出的上升沿(G3out)由 FF1 和 G4 組成的上升沿檢測器(PED)來檢測。如果檢測到上升沿，PED 輸出“0”，持續一個時鐘周期。在 SPB 應用于 G1 之前，F(xiàn)F2 將這個信號重新定時，從而使 MUX-DAC1 的一個時鐘脈沖被抑制。這就使 DATACLK1 延遲一個 CLK 時鐘周期。經過若干個時鐘周期后，DATACLK1 的延遲與 DATACLK2 一致，如圖 5 所示。使用這種方法時，觸發器要在時鐘的下降沿進行狀態更新，以消除 DAC 時鐘信號的毛刺，兩個 MUX-DAC 的輸入時序要相同。布線時要考慮延遲以確保滿足兩個觸發器的建立和保持時間的要求，且在時鐘為低時將 SPB 信號的脈沖應用于 G1。否則，時鐘信號可能會產生毛刺。同時建議使用無噪聲電源為時鐘同步電路供電，將抖動的引入減到最小。

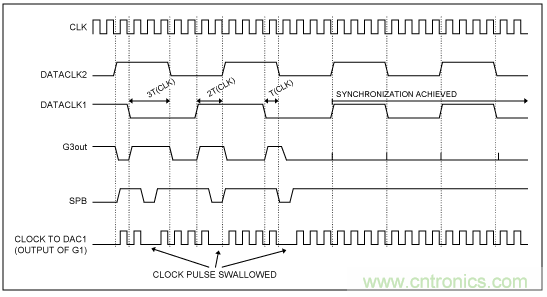

圖 5. 所示邏輯電路操作的時序圖



通過輸入數據移位實現 DAC 相位調整

可以利用 Xilinx® FPGA 中先進的數字時鐘管理程序(DCM)來檢測兩個 MUX-DAC 的數據時鐘之間的相位差異(圖 6)。DCM1 生成一個與 DATACLK1 和 DATACLK2 相同頻率的時鐘。以時鐘周期的 1/256 為間距對 DCLK1 的延遲進行動態調整。觸發器 DFF1 和 DFF2 在每個時鐘周期對 DATACLK1 和 DATACLK2 進行一次采樣。如果 DFF1 在 DATACLK1 為低時采樣 DATACLK1，DFF1 會輸出固定的“0”。如果 DFF1 在 DATACLK1 為高時采樣 DATACLK1，DFF1 會輸出固定的“1”。所以 DFF3 和 DFF4 可在任意時鐘相位定時，與 DCLK1 的延遲設置無關。通過將 DCLK1 的延遲進行分級，使用 DCM1 的動態延遲調整功能以及讀取 DFF3 和 DFF4 的輸出，我們可以得到基于 DATACLK1 和 DATACLK2 上升沿的延遲設置。根據延遲設置，我們可以計算出為了保持 MUX-DAC1 和 MUX-DAC2 輸入數據的同相，MUX-DAC1 的輸入數據需要延遲的 DAC 時鐘周期數。FPGA 中 4 x 4 桶形移位器的實現可使數據等待時間以一個 DAC 時鐘周期為增量進行改變(參見圖 6)。



MAX19692 有四個并行數據端口 A、B、C 和 D。輸入 DAC 的數據序列是 An、Bn、 Cn、Dn、An+1、Bn+1、Cn+1、Dn+1、An+2 等。12 位 4 x 4 柱形移位器(圖 6)允許輸入 MUX-DAC1 的數據延遲 -1、0、1 或 2 個 CLK 周期。因此可以進行數據等待時間的調整直到兩個 DAC 的輸出數據同相。這樣的話，兩個 DAC 的數據時鐘可能相距幾個整數時鐘(CLK)周期且不再改變。由于 DAC 的建立和保持時間以數據時鐘為基準，所以兩個 DAC 的數據時序必須不同。可以通過驅動 DAC 的 FPGA 中的多個 DCM 來實現。

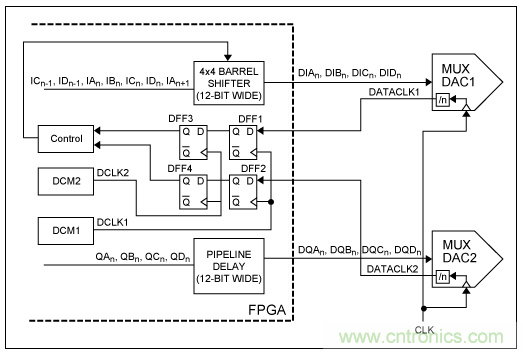

圖 6. 利用 FPGA 中桶形移位器的實現完成 MUX-DAC 的同步



每個 DAC 使用一個 PLL 實現 DAC 同步

如果 DAC 使用鎖相環(PLL)合成器來定時，那么同步兩個 DAC 的方法就是每個 DAC 使用單獨的 PLL (圖 7)。DAC1 和 DAC2 的 LVDS 數據時鐘輸出相位與參考時鐘相比較。這樣的話，DAC 的內部時鐘分頻器在時鐘生成 PLL 中作為反饋分頻器使用。

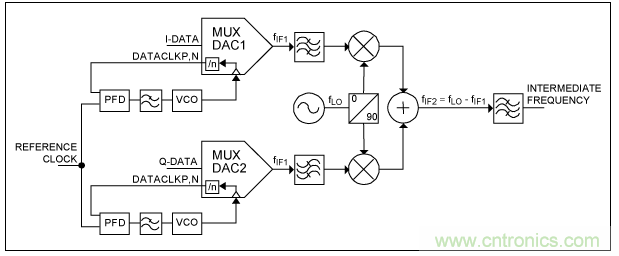

圖 7. 每個 DAC 使用一個 PLL 實現 MUX-DAC 同步



這種方法中，兩個 DAC 的建立和保持時間相匹配。但是這種方法有兩個缺點，兩個 PLL 會帶來額外的成本且 PLL 的相位噪聲極限可能會造成性能極限。



結論

MAX19692 為 2.3Gsps、12 位、可工作于多個奈奎斯特頻帶內的 DAC，具有集成的 4:1 輸入數據多路復用器，是 I/Q 應用中的理想器件。當 I/Q 應用中 MAX19692 的使用被強調時，所討論的方案同樣適用于其它 DAC 和應用，比如在多于兩個通道應用中使用的 MAX5858A。
