1 、引言

數字接收機對輸入模擬信號的要求往往要比模擬接收機更嚴格,除了頻率方面有限制外,為了提高A/D 數據采集的精度,還要求輸入信號的幅度既不能過大,也不應過小。因此為了改善數字接收機的動態范圍,較常見的解決方法是在其前級增加信號調理單元。這里給出一種采用寬帶可變?cè)鲆娣糯笃鱈MH6505為核心器件實現的具有自動增益控制功能的信號調理電路。與使用專用自動增益控制器件的設計相比,該信號調理電路更適用于中頻信號處理。

2 、自動增益控制原理

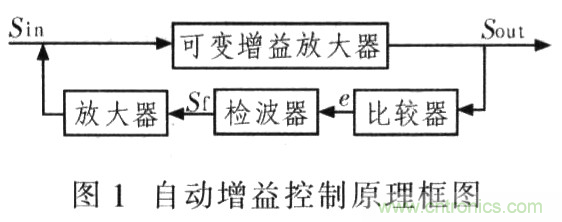

自動增益控制AGC(Auto Gain Control),即在信號幅度變化較大的情況下,通過調整電路放大系數來保持輸出信號幅度恒定或基本不變。圖1為自動增益控制的一種實現方法。

輸出信號Sout反饋至比較器,與期望輸出相比較,其誤差e被送至檢波器。若Sout與期望輸出相等,則檢波器輸出值Sf不變;若Sout小于期望輸出,則檢波器輸出作相應變化,通過反饋控制使可變?cè)鲆娣糯笃鞯脑鲆嬖龃?,從而增大Sout的幅度,反之亦然。放大器可將Sf的范圍調整至可變?cè)鲆娣糯笃鞣答伓丝谝蟮碾妷悍锻瑑?nèi),可放大,也可分壓。其中檢波后的輸出信號Sf經低通濾波后再放大,從而濾除增益控制信號中無需的高頻分量。

如何通過可變?cè)鲆娣糯笃鱈MH6505實現AGC電路設計?

3、 信號調理電路設計

該信號調理電路作為AD6645數據采集器件的前級,要求輸入信號幅度為0~5 V,輸出信號帶寬為30 MHz,幅度在1 V以內并盡量接近1 V,-3 dB增益范同大于40 dB。根據以上要求,輸入信號首先經交流耦合送至AGC模塊的輸入端,將幅度調整至0.9 V左右,再經射極跟隨器隔離,送至截止頻率為30 MHz的四階巴特沃思低通濾波器,最后輸出至AD6645,該電路的所有運放均采用±5 V的供電電壓。

3.1 、可變?cè)鲆娣糯笃鱈MH6505

可變?cè)鲆娣糯笃鱈MH6505是一款高動態范圍的低功耗寬帶高速放大器,該器件增益可調整范圍為80 dB,低增益時的-3 dB帶寬為150 MHz,壓擺率為1 500 V/μs,在無負載的條件下輸出電流典型值僅為11 mA,能夠適應一般中頻信號接收機對自動增益控制電路的要求。圖2為L(zhǎng)MH6505的引腳配置。

3.2、 AGC電路設計

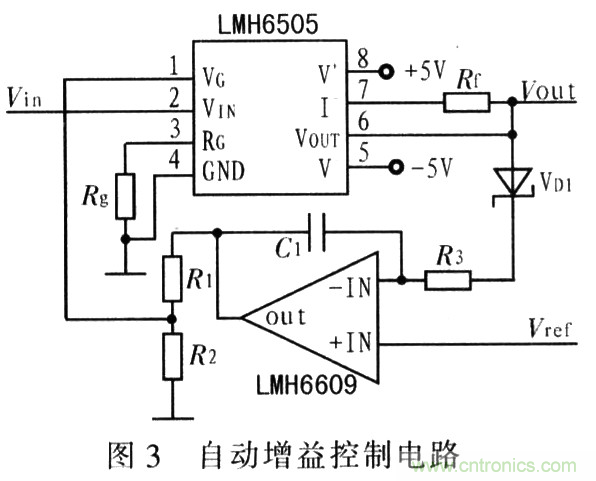

圖3為AGC模塊的電路圖。中頻輸入信號Vin首先送至LMH6505的輸入端,經放大后的信號Vout從輸出端輸出;同時Vout經肖特基二極管VDI 整流后送至積分檢波器的輸入負端-IN,積分器正端+IN接參考電平Vref因?yàn)榉e分器的實際輸入為兩輸入端的電壓差,故調整Vref令其等于期望輸出信號幅度減去二極管VDI上的壓降,即可完成上述比較功能。這里積分器中運算放大器選用超寬帶運放LMH6609,以滿足對反饋電路頻率特性的要求;適當調整積分電路C1與R3的值,令其時間常數滿足輸出信號的頻率要求,積分器輸出的電壓便會趨向于一穩定值,再繹R1與R2分壓調整,直接送至LMH6505 的電壓控制端,從而完成閉環反饋。

如何通過可變?cè)鲆娣糯笃鱈MH6505實現AGC電路設計?

LMH6505的應用電路中,輸入信號Vin的最大幅度與Rg成正比,是Rg的±7.4倍,Rf用來調整LMH6505的增益范圍,最大增益為Rf/Rg的0.94倍。由此看出,涮整實際增益范圍受Rf與Rg的共同約束。當輸入大信號時,Rg值需也較大,若此時需要最大增益較大,則又使Rf更大。經實際測量,Rf值大于50 kΩ會導致LMH6505的反饋電流過小,使整體增益系數急劇下降,并增大輸出的直流偏置,故當要求較寬的動態范圍時,LMH6505更適用于僅包括輸入弱信號放大或輸入大信號衰減的系統。

如何通過可變?cè)鲆娣糯笃鱈MH6505實現AGC電路設計?

3.3 、低通濾波器電路設計

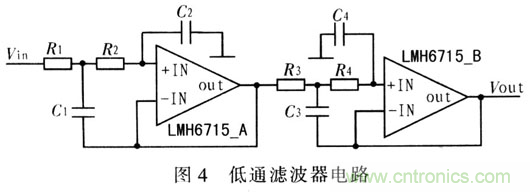

由于截止頻率較高,并考慮到設計成本與器件體積問題,該設計選用雙通道寬帶運放 LMH6715構建四階巴特沃思有源低通濾波器,如圖4所示。圖4中LMH6715_A與LMH6715_B實際集成在一起。由于信號在前級已經過自動增益控制處理。故該濾波器通帶增益為1,經驗證該濾波器通帶波紋為50 dB,-3 dB截止頻率為29.8 MHz,阻帶衰減為40 dB,滿足設計需求。

4、 仿真結果分析

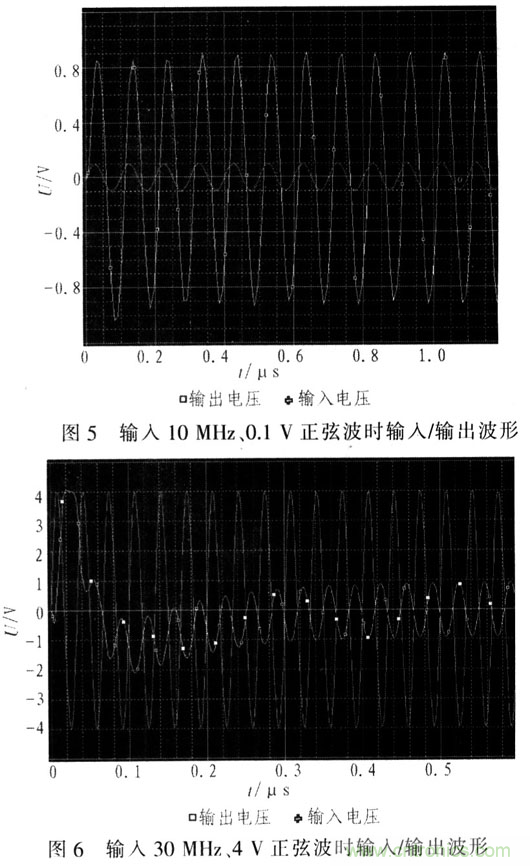

該電路經過PSPICE仿真,在輸入頻率為10 MHz,幅度為0.1 V的正弦波時,輸入/輸出波形如圖5所示;在輸入頻率為30 MHz,幅度為4 V的正弦波時,輸入/輸出波形如圖6所示??梢钥闯?,輸出信號的幅度基本穩定在0.9 V,中頻下閉環增益可調范圍大于30 dB,由于后級連接隔直電容,輸出的暫態時間約為400 ns,實際增益調整暫態時間約70 ns。在信號帶寬10 MHz情況下閉環增益可調范圍大于40 dB,電路增益帶寬積為500 dBMHz,二次諧波比大于40 dB。
