提高電網監控效率



為了能及時獲取電網狀態的更新，確保電網實時監控的效率，行業對通信的實時性需求越來越高?，F(xiàn)階段，由于終端設備的采樣速度和精度的提升，終端的通信數據量也隨之增加，因此也帶來了更高的數據處理能力需求。此外，我們發現在國內的一些場景中，智能化電網的發展迅速，一些智能設備已經具備了如諧波分析等功能，以實現電能質量分析、管理檢測電網狀態，并能夠檢測出未經授權的終端設備連接。這就使得除可靠性外，對處理器的性能提出了新的挑戰。Sitara AM3352設備可通過高達1GHz的高性能Cortex-A8內核來應對這些性能挑戰。與先前在市場上占據主導地位的ARM9設備相比，Arm Cortex-A8設備在相同頻率級別的DMIPS方面的性能幾乎提高了一倍。具有工業溫度范圍支持的AM3352可作為可靠且擴展性良好的平臺，以相同的硬件設計滿足不同級別的數據處理需求，因?yàn)樗鼮橥环庋b中提供了300、600、800和1000MHz的不同CPU頻率選擇。



用于保護電網設備的安全保護功能



與大多數Sitara處理器一樣，AM3352提供的安全功能可確保數據集中器在電網網絡中的通信安全。具體而言，AM3352內置AES、SHA、RNG的硬件加密加速器，為產品的通信安全方案提供了有效的實現方法。除加密功能外，AM3352還支持高級安全啟動，可保護您的軟件和系統安全，免遭黑客入侵。所有這些安全功能都提供了保護電網設備的可靠方法。



中國數據集中器2.0標準



智能電網應用在中國發展及其迅速。各種智能終端設備都能有效監視電網、實時報告電網狀態并實現故障檢測功能。由此帶來的海量數據傳輸和處理，都對當前的數據集中器設計帶來更多挑戰。



在目前投入使用的數據集中器中，大多數設計都是基于內核性能在300MHz?400MHz左右的ARM9器件。在過去，常使用單通道交流采樣，采樣速度較為有限，且無需復雜的采樣處理。因此，在設計時僅采用諸如RS485的低速通信即可滿足設計需求，較差的設計可擴展性，及較低的存儲容量要求（通常小于128 Mb）等短板也并未凸顯出任何問題。



但是，為了滿足智能電網設備升級帶來的性能提升需求，國家電網很快會發布數據集中器2.0標準。這些升級需考量使用測量水、電、氣和熱的四合一儀表進行數據傳輸?shù)内厔?，同時還需支持電能質量分析和管理功能，這些都需要采樣速度大幅提高。為了實時監測，采樣間隔會縮短至1分鐘，從而導致數據量的大幅增加。而以往數據處理器上的DDR和閃存容量將不足以支持如此規模的數據量，因此需要進行處理器平臺的升級。此外，還需要考慮諸如M_BUS，CAN，WIFI等更有效的通信標準的支持，以符合未來數據集中器2.0標準的高速通信需求。



總之，在未來發布的數據集中器2.0標準中，將會需要更為強大的處理器。ARM的最低頻率為800MHz。一些性能指標也呼之欲出，如：當CPU負載<40％時，它應為系統提供足夠的性能并保證正常運行；內部總線速度也應高于100 Mbps，以確保實時功能；而存儲容量至少需要4 Gb才能存儲大數據流；為了在某??些情況下及時獲得狀態更新，目標采樣間隔的最小值為1分鐘。



AM3352處理器，以其高達1GHz的器件系列可成為您新一代集中器中的核心處理器平臺，輕松滿足數據集中器2.0標準中的高性能要求。除TI官方提供的參考設計之外，您還可以利用TI現有的第三方設計資源來創建基于AM3352的模塊系統（SoM）或整體解決方案。



結論



德州儀器的Sitara處理器AM3352提供可擴展性較高的可靠平臺，提供了豐富的外設資源，可滿足不同的性能需求、安全功能，作為處理器平臺而言，支持RS485、以太網、BLE等多種通信協議（包括SPI和CAN），是您數據集中器的良佳選擇。為幫您入門，德州儀器提供了TMDXEVM3358評估模塊（EVM），可輕松進行數據集中器開發設計。此外，Linux軟件開發套件（SDK）為評估板提供了相關的全套啟動鏡像，以便客戶可直接在EVM上測試CPU性能和外設接口功能。

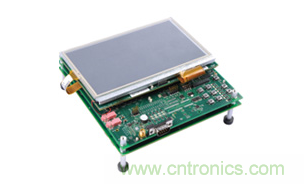

圖2：Sitara TMDXEVM3358評估模塊



此外，另一個參考設計是Beaglebone Black 開發套件。該套件提供46管腳雙排擴展接頭，使客戶能夠靈活測試芯片上的任何功能。



其他資源：



● 了解有關Sitara AM3352處理器的更多信息

● 開始使用評估模塊開發數據集中器

● 使用低成本的Beaglebone Black評估模塊進行開發
