高壓直流接觸器在新能源汽車中的應用

發布時間:2020-06-02 責任編輯:lina

【導讀】TDK 高壓接觸器 (HVC) 系列可滿足高壓大電流直流應用的需求,特別適用于高壓鋰離子電池的電路切換。該系列接觸器基于我司高壓氣體放電管產品 80 余年的技術和經驗,采用密封和氣體填充設計,廣泛適用于各種需要快速而可靠地切換高壓直流電路的應用中。

TDK 高壓接觸器 (HVC) 系列可滿足高壓大電流直流應用的需求,特別適用于高壓鋰離子電池的電路切換。該系列接觸器基于我司高壓氣體放電管產品 80 余年的技術和經驗,采用密封和氣體填充設計,廣泛適用于各種需要快速而可靠地切換高壓直流電路的應用中。

精度高,切換快

高壓直流接觸器在新能源汽車中的應用
圖1 開放磁路結構以及閉合磁路結構的功率電感器

TDK 高壓接觸器系列能在 1.2 毫秒內快速切斷電流并熄滅電弧。

高壓直流接觸器在新能源汽車中的應用

傳統接觸器則需要 4.6 毫秒才能熄滅電弧,而且會有大量波動,增加主觸點發熱量。

與市場其它現有產品相比,TDK HVC 系列接觸器具有以下方面的優勢,可實現更長的使用壽命和更高的可靠性:
● 觸點發熱量更小
● 觸點粘連幾率更小
● 電磁干擾更小

功能
該接觸器的基本設計包括 一 個內置于密封且填充有氣體陶瓷腔體的動觸點。動觸點由電磁驅動,并用于斷開觸點連接來切斷大電流。在高壓直流負載下切斷不可避免地會產生電弧現象,TDK HVC 產品設計可實現快速滅弧。

特性
無接觸式粘連探測裝置(輔助觸點原理)

高壓直流接觸器在新能源汽車中的應用

粘連探測裝置能監測接觸器正常切換。如果接觸器發生粘連,Aux COM 和Aux NO(常開)線路就會短路,電路閉合并點亮LED 指示燈(參見示例電路)。相較而言,Aux COM 和 Aux NC(常閉)線路則采用相反的工作原理:如果接觸器發生粘連,LED 指示燈會熄滅。粘連探測裝置位于高壓滅弧室外部的另一端,避免受到主觸點動作的影響。粘連探測裝置也被稱為狀態控制或輔助觸點。

TDK 設計的優勢
● (與主觸點)無接觸
● 不影響分斷能力
● 不影響介電強度

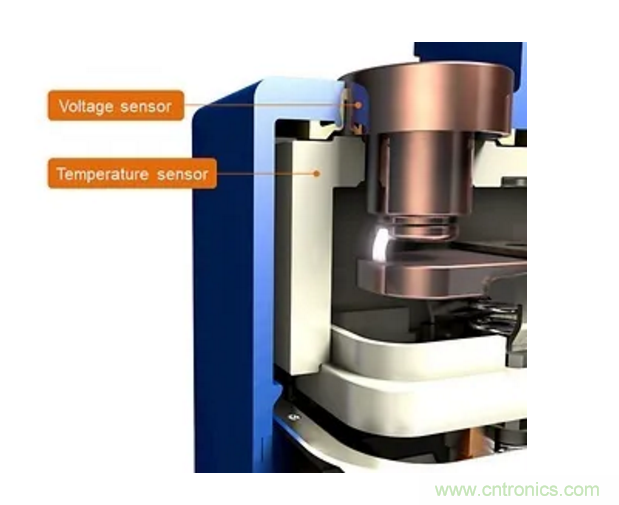

溫度和電壓傳感器

高壓直流接觸器在新能源汽車中的應用

集成溫度傳感器有助于確保安全運行。比如在應用中松動的電纜或母線會造成接觸電阻增大,從而產生更大的熱量。而集成溫度傳感器可用于檢測系統溫升,可確保安全運行。

集成電壓傳感器則能直接測量主觸點壓降。

溫度傳感器
● 溫度傳感器接線通過一個10 kΩ (R25 ) 電阻連接到一個 NTC 熱敏電阻
● 溫度測量范圍: −55 …+155 °C
● NTC 型號: EPCOS B57551G1103+000 (RT No 8307)。容差: ±2%

電壓傳感器
● 電壓 1 和電壓 2 接線通過一個 1 MΩ 電阻連接到主端子
● 容差 < 1%

雙線圈原理

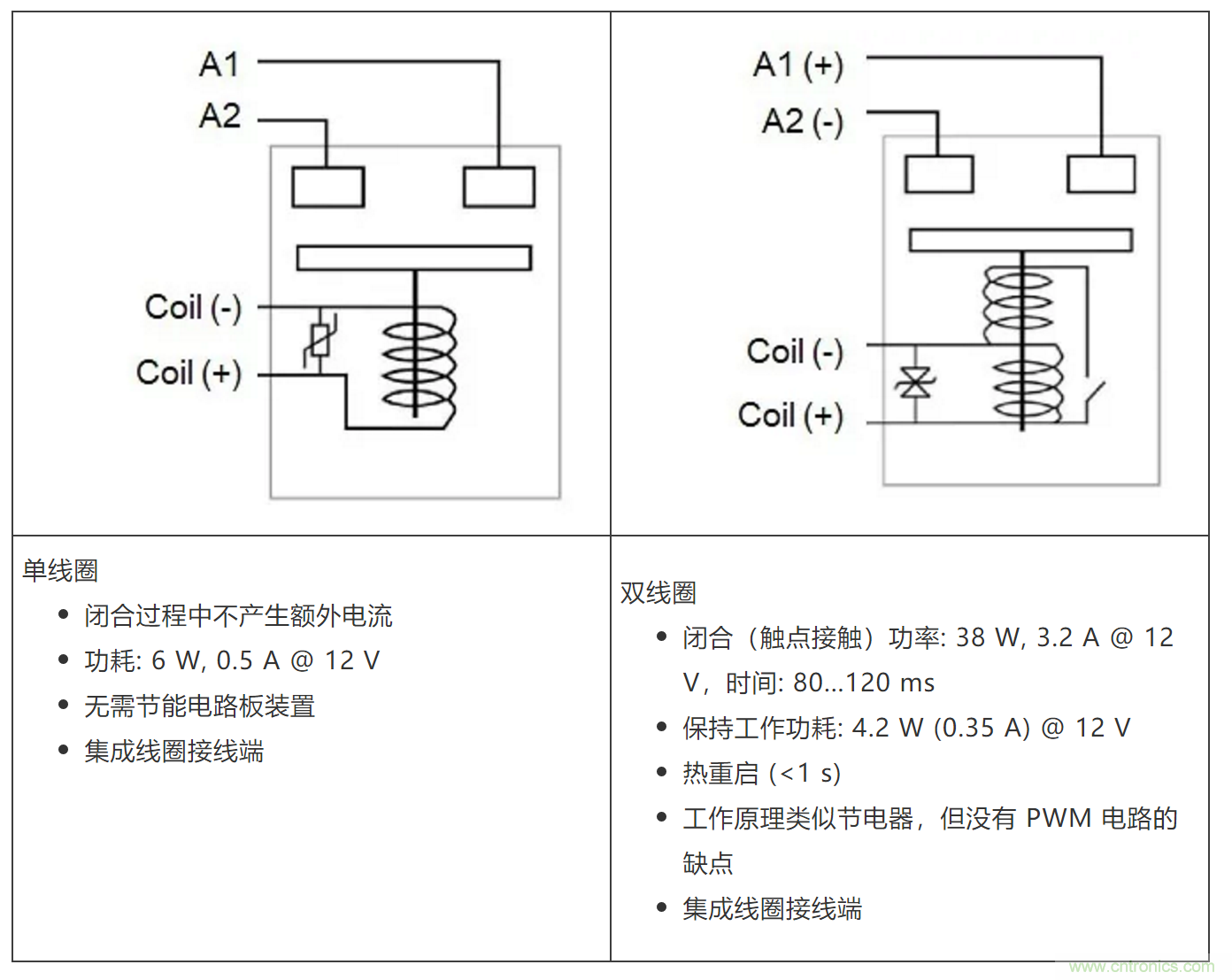

單線圈對雙線圈

高壓直流接觸器在新能源汽車中的應用

雙線圈

高壓直流接觸器在新能源汽車中的應用

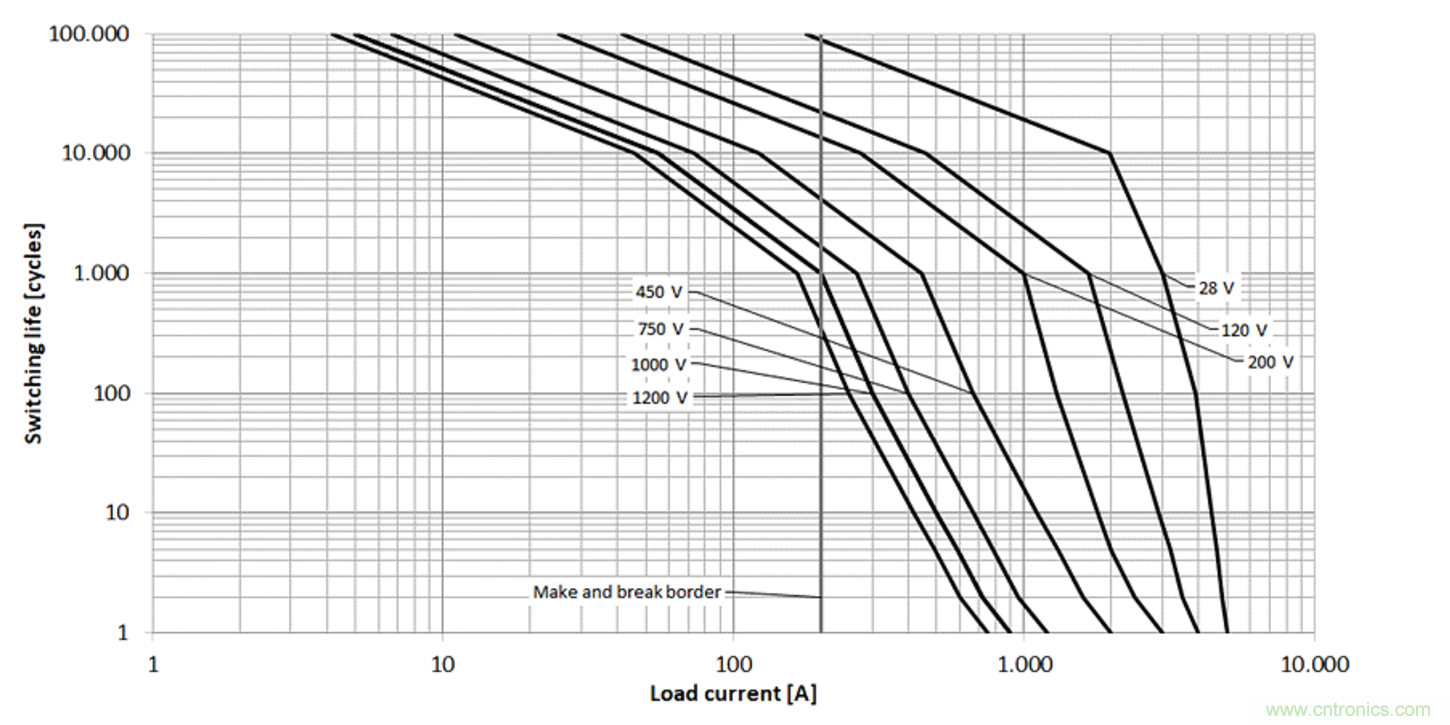

阻性負載條件下的預計使用壽命

高壓直流接觸器在新能源汽車中的應用

● 高壓接觸器并非設計用于負載情況下的永久切換
● 只有在緊急情況下才發生負載切換
● 切換能力取決于斷開過程中的電壓、電流、電感和電阻
● 雙線圈可延長使用壽命 >50%: 3000 工作循環(300 A @ 450 V 條件下)或 1000 工作循環(300 A @ 750 V 條件下)

無極性接觸器

HVC 可以采用無極性設計,接線時不用考慮極性。這在安裝時具有極大的優勢,且無需使用第二個接觸器即可實現電池充放電。

高壓直流接觸器在新能源汽車中的應用

可靠性
● > 1 百萬次機械開關循環
● CE 標識,符合歐盟低壓指令 2014/35/EC
● 我們的所有設施均經過國際標準認證,符合以下標準: ISO 9001, IATF 16949, ISO 14001
● 60947-4-1認證
● 認證號: E49141
● 經過標準測試
● AEC Q-200,修訂版 D
● 工作電壓高達 1200 V DC,連續工作電流可達 500 A DC。

獲取我們的最新白皮書

高電流、高電壓的直流切換
高壓接觸器是安全相關的元件,尤其是在電動交通中。它必須安全地斷開非常高的電流,同時在危險情況下必須斷開非常高的電壓。白皮書描述了確切的功能(僅提供英文版)。

高壓直流接觸器在新能源汽車中的應用
長按二維碼,立刻獲取白皮書

產品規格書
可以批量下載您需要的產品規格書。

下載 HVC 系列接觸器的 Step 文件
● A M6 內螺紋
●  B M8 外螺紋


下載高壓接觸器產品手冊
主要內容
●  可滿足高壓直流切換應用需求的高壓接觸器系列產品。
●  高壓接觸器可用于各種 需要快速和可靠開關動作的應用。
●  密封設計能在嚴酷環境下提供卓越的可靠性。

高壓直流接觸器在新能源汽車中的應用
長按二維碼,立刻獲取產品手冊

應用

高壓直流接觸器在新能源汽車中的應用

HVC應用: 電動車

高壓直流接觸器在新能源汽車中的應用
電池管理系統 (BMS)
●  管理電池電量、充放電和控制 HVC。
●  在緊急情況下,必須將電池從負載斷開。因此,電池分斷單元(BDU)屬于 BMS 的一部分。
●  無極性 HVC 使得通過一個接觸器就能實現充電(制動再生)和放電。
●  車載直流快速充電
●  僅在充電過程中需要連接 HVC。
●  在緊急情況下,HVC 可將充電器和電池斷開連接。

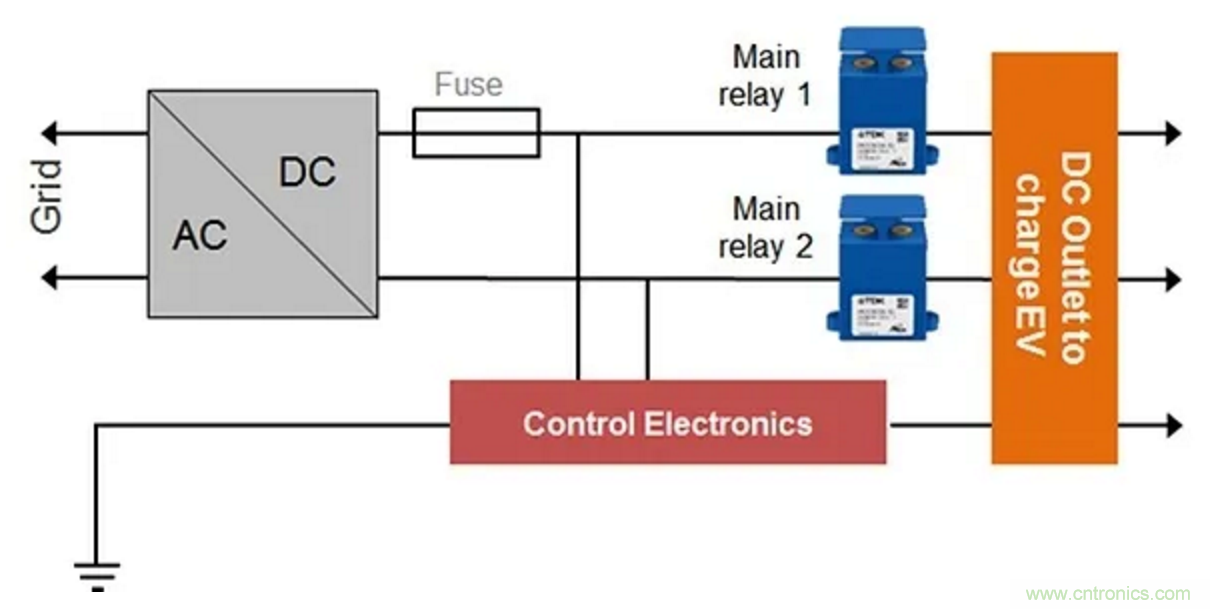

HVC 應用: 直流快充設備

高壓直流接觸器在新能源汽車中的應用

簡介
●  在歐洲,每個充電樁通常提供 2 個直流充電端口
●  每個充電端口需要多達 2 個接觸器
●  內部切換需要額外的接觸器
●  在故障或緊急情況下斷開充電
