詳解220 V精密運算放大器

發布時間:2020-03-25 責任編輯:lina

【導讀】ADHV4702-1 是一款高壓(220 V)、單位增益穩定精密運算放大器。ADI新一代專有半導體工藝和創新架構使該精密運算放大器能夠以±110 V的對稱雙電源、非對稱雙電源或220 V單電源供電。

ADHV4702-1 是一款高壓(220 V)、單位增益穩定精密運算放大器。ADI新一代專有半導體工藝和創新架構使該精密運算放大器能夠以±110 V的對稱雙電源、非對稱雙電源或220 V單電源供電。

1. 業界首款220 V精密運算放大器
ADHV4702-1具有170 dB的典型開環增益(AOL)和160 dB的典型共模抑制比(CMRR)。ADHV4702-1的最大輸入失調電壓(VOS)漂移為2 µV/°C,輸入電壓噪聲為8 nV/√Hz。ADHV4702-1出色的直流精度與出色的動態性能相輔相成,小信號帶寬為10 MHz,壓擺率為74 V/µs。ADHV4702-1的輸出電流典型值為20 mA。此外,它還具有一些獨特功能,例如可調供電電流、升壓電路和EPAD焊盤因?yàn)榕c內部隔離可以靈活的加偏置電壓,這些功能讓其成為各類應用的理想高壓解決方案。

詳解220 V精密運算放大器
圖1. ADHV4702-1輸出擺幅電路及能力。

2. 應用
ADHV4702-1是市場上第一款提供高電壓和精密性能的小尺寸放大器。ADHV4702-1解決了多個設計難題,可以用于多種不同應用,例如自動測試設備、生命科學、激光雷達和醫療健康。在自動測試設備應用中,此器件可用于測量高壓側的電流,以及生成精準的高壓電源。在生命科學領域,ADHV4702-1可以對質譜系統實施精準的高壓控制。在激光雷達應用中,它可以用于精確控制APD偏壓。在醫療應用中,本產品可用于準確控制硅光電倍增管的偏壓點。

詳解220 V精密運算放大器

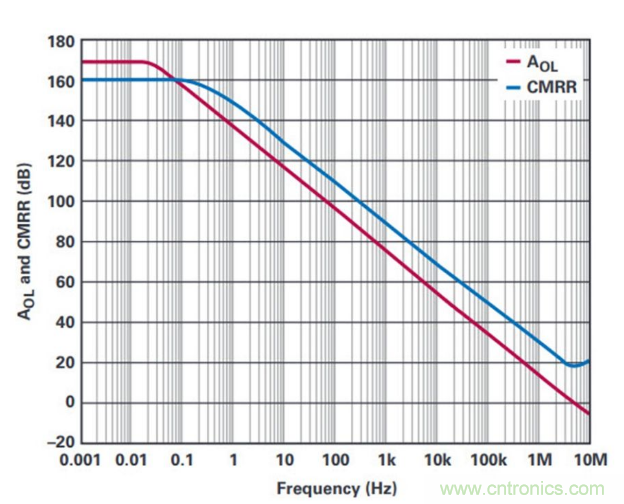

圖2. ADHV4702-1精密性能。

312引腳、7 mm × 7 mm LFCSP封裝
ADHV4702-1采用12引腳、7mm × 7mm引線框架芯片級封裝(LFCSP),帶有裸露焊盤,符合國際電工委員會IEC 61010-1爬電距離和電氣間隙標準。采用這種封裝之后,無需使用DC-DC轉換器和浮動電源等支持組件,因此大幅縮小了解決方案的尺寸,并簡化了系統架構。

詳解220 V精密運算放大器
圖3. ADHV4702-1功能框圖。

詳解220 V精密運算放大器

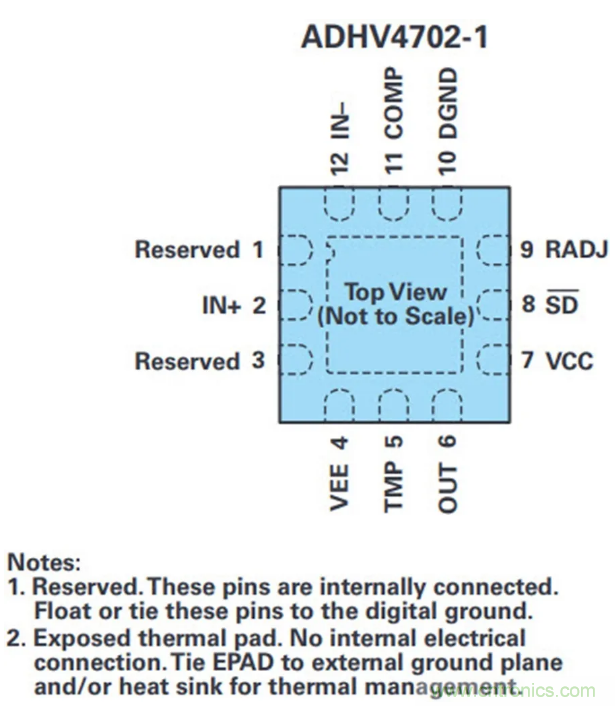

圖4. ADHV4702-1引腳配置。

ADHV4702-1
●  寬工作電壓范圍
●  雙電源:±12 V 至 ±110 V
●  不對稱電源供電:24 V 至 220 V
●  寬輸入共模電壓范圍:軌道 3 V
●  高共模抑制比:160 dB(典型值)
●  高 AOL:170 dB(典型值)
●  高壓擺率
●  74 V/μs(典型值)
●  24 V/μs 典型值,帶外部輸入鉗位二極管
●  低輸入偏置電流:2 pA(最大值)
●  低輸入失調電壓:最大值 1 mV
●  低輸入失調電壓漂移:最大值 2μV/°C
●  低輸入電壓噪聲:10 kHz 時為 8 nV/√Hz(典型值)
●  寬小信號帶寬:10 MHz(典型值)
●  電阻可調靜態電流:0.6 mA 至 3 mA (VS = ±110 V)
●  單位增益穩定
●  熱監控
●  小尺寸:12 引腳 7 mm × 7 mm LFCSP,符合 IEC 61010-1 間距標準
●  關斷模式
(來源:亞德諾半導體)
