詳解保險絲選型技巧
發布時間:2019-12-24 責任編輯:lina
【導讀】保險絲也叫電流保險絲,就是當我們的電流超過我們的額定電流的時候,電路發生電流過載,這時候我們的保險絲就起到了保護后級電路的作用。
保險絲也叫電流保險絲,就是當我們的電流超過我們的額定電流的時候,電路發生電流過載,這時候我們的保險絲就起到了保護后級電路的作用。

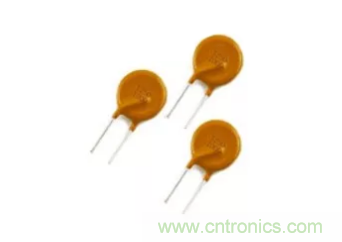

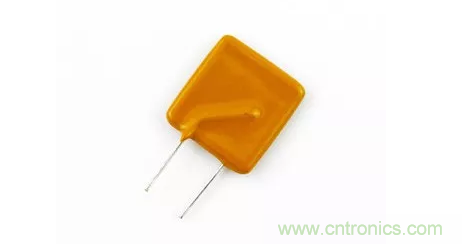

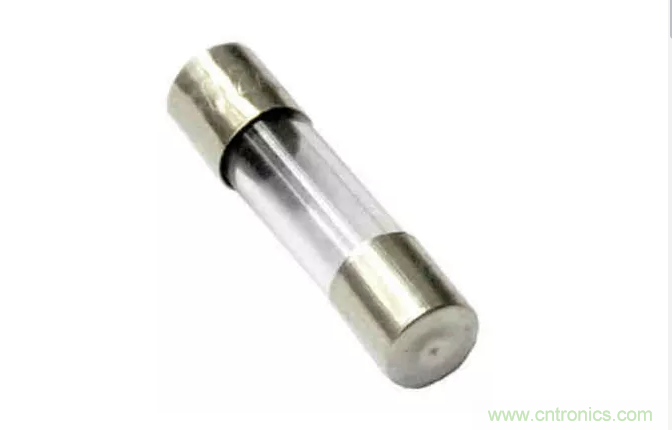

常用分類保險絲:一次性保險絲和自恢復保險絲,一次性保險絲有時候有點勝過自恢復保險絲,假設有一段某一天電路總是電流過載,然后自恢復總是在自恢復的狀態,對于排查會帶來一定困難,這時候用一次性的保險絲可以更加方便。
通常向我們的電子產品使用自恢復的也比較多,用的場合比如說我們的輸入/輸出接口的保護,CPU的保護,電機失速的保護,音頻電路的保護,電池充電器的保護,源轉換器的保護,通訊設備的保護,過熱的保護。
選型注意耐壓值的選擇,一般,保險絲是串聯在電路中的,上面的電壓很小。在保險絲起保護作用熔斷時開路,電源電壓會直接加在保險絲兩端,所有,保險絲耐壓值需要大于電源的電壓,并留合適的余量。保險絲額定電流的選擇要大于正常使用時的工作電流。
在選型的時候,需要考慮保險絲使用的溫度情況,保證在整個溫度范圍,保險絲都不會誤熔斷,留余量25%以上。
根據熔斷速度:特慢速保險絲(一般用TT表示)、慢速保險絲(一般用T表示)、中速保險絲(一般用M表示)、快速保險絲(一般用F表示)、特快速保險絲(一般用FF表示)。
慢熔斷保險絲比快熔斷保險絲的抗浪涌能力要強。慢熔斷保險絲它對瞬間脈沖電流的承受能力要比快熔斷絲強,它可以抵抗開關機的時候帶來的浪涌電流的沖刺而不動作,這樣就保證了器件的正常工作。純阻性的電路(浪涌極?。┗蛘咝枰Wo(hù)一些比較敏感的貴重元件的電路中就一定要采用快熔斷絲。一些容性或者感性的電路(開關機時候的浪涌)、電源輸入或輸出部分最好都采用慢熔斷保險絲。
總結:耐壓值的確定。
耐電流的值的確定。
工作溫度的范圍的確定來確定熔斷值。
確定產品的類型,選擇是快熔斷還是慢熔斷的保險絲。
