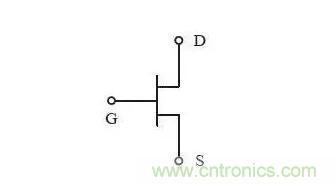

【導讀】場效應管英文縮寫為FET(Field-effect transistor),是一種高輸入阻抗的電壓控制型半導體。場效應管也是一種晶體三極管,也有三個極,分別叫源極S,柵極G,漏極D。
場效應管英文縮寫為FET(Field-effect transistor),是一種高輸入阻抗的電壓控制型半導體。場效應管也是一種晶體三極管,也有三個極,分別叫源極S,柵極G,漏極D。
由于根據使用的場合要求不同,場效應管種類繁多,特性也都不盡相同。
場效應管的主要作用:
1、場效應管可應用于放大。由于場效應管的放大器輸入阻抗很高,因此可以使用容量較小的耦合電容器,不必使用電解電容器。
2、場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3、場效應管可以用作可變電阻。
4、場效應管可以方便地用作恒流源。
5、場效應管可以用作電子開關。

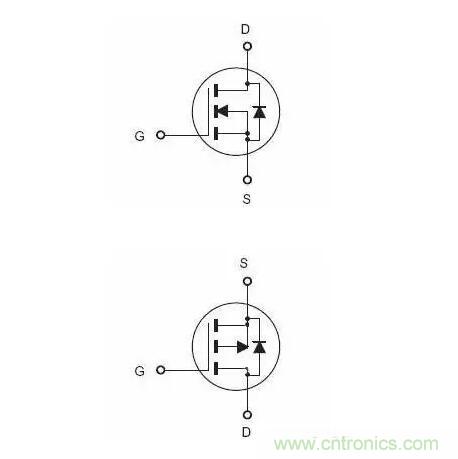

我們在MPN中常用的一般是作為電源供電的電控之開關使用,所以需要通過電流比較大,所以是使用比較特殊的一種制造方法做出增強型的場效應管(MOS型)。它的電路圖符號:
仔細看看你會發(fā)現(xiàn),這兩個圖是有差別的。這實際上是兩種不同的增強型場效應管,第一個叫N溝道增強型場效應管,第二個叫P溝道增強型場效應管,它們的的作用是剛好相反的。前面說過,場效應管是用電控制的開關,那么我們就先講一下怎么使用它來當開關用。從圖中我們可以看到它也像三極管一樣有三個腳,這三個腳分別叫做柵極(G)、源極(S)和漏極(D)。MPN中的貼片元件示意圖如下圖:
1腳就是柵極,這個柵極就是控制極,在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通,N溝道增強型場效應管在柵極加上電壓2腳和3腳就通電了,去掉電壓就關斷了,而P溝道增強型場效應管剛好相反,在柵極加上電壓就關斷(高電位),去掉電壓(低電位)就相通了。
