變頻器加減速時間設置原則及方法

發布時間:2019-11-19 責任編輯:xueqi

【導讀】變頻器現已廣泛使用于諸多行業之中,如何使變頻器安全可靠地運行,降低故障率,除在硬件上按其要求外,軟件方面——變頻器運行時參數的合理設置也是很重要的。


在一些機械加工過程中,為提高生產效率,防止物料浪費,需要電機啟動到指定運行頻率時間要短;停機迅速。為此變頻器都提供此項功能——加減速時間

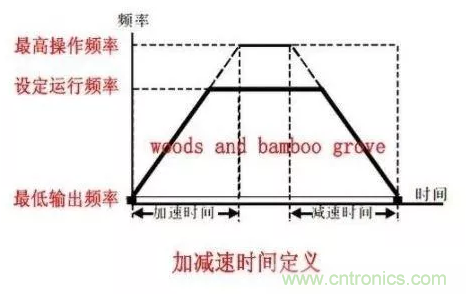

加速時間是指變頻器從【輸出最低頻率】(可設置如臺達01-00參數)加速到【最高操作頻率】(可設置,如臺達01-05參數)所需時間。


減速時間是指變頻器從【最高操作頻率】減速到【輸出最低頻率】所需時間。

加減速時間設置原則及方法

一,加減速時間原則

因加速時間越短,變頻器從【輸出最低頻率】加速到【最高操作頻率】時上升率越快,會使電機過電流失速(電機轉速與變頻器輸出頻率不合拍)而引起變頻器跳閘。

加速時間在設置時,應考慮到將加速電流限制在變頻器過電流允許值之下。

同樣因減速時間越短,變頻器從【最高操作頻率】減速到【輸出最低頻率】時下降率越快,會使變頻器的平滑電路電壓過大、再生過電壓失速而引起變頻器跳閘。

減速時間在設置時,應考慮到再生制動時變頻器產生過電壓。

二,加減速時間設置方法

在不知道電機負載輕重的情況下,調試時,先不改變加減速時間參數的默認值(制造商出廠設置值:通常情況下較合理數值),通過電機啟動、停止幾次觀察是否存在機械震動(運行時失速);過流、過壓報警等現象,如無應在默認值基礎上采取逐步減小數值。再通過電機啟動、停止幾次觀察有無上述現象發生,當調整到上述現象之一發生時,再將設置數值調回到上一次。此加減速時間設置值應該是最佳的設置。

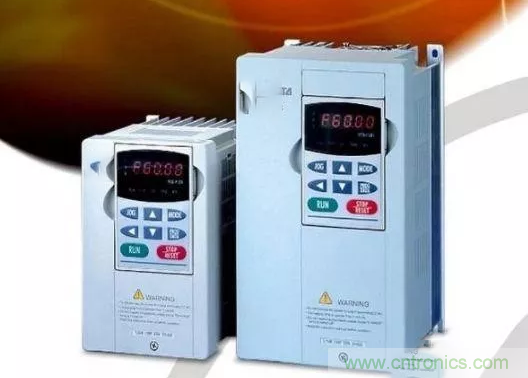

在不知道電機負載輕重的情況下,上述設置方法應該是較合理的,如果認為設置過程還是較繁瑣或沒有能力設置好,有一些變頻器如臺達某些型號(如VFD-B+)提供了【最佳化加減速選擇,參數號:01-15】及【S 曲線緩加減速選擇,參數號:01-16、01-17】。具體設置方法請參閱有關資料。

下圖是有無S 曲線時加減速特性對比。


有無S 曲線時加減速特性對比

注意事項:

1, 對于有些變頻器加減速時間的單位是可以更改的。如臺達的VFD-B+【加減速時間的單位,參數號:01-23】,不要隨意更改。

2, 一些對啟停要求不高;電機負載慣量很大時(如風機、攪拌機),為省去在調試中反復更改設置值繁瑣操作;降低日后由此因素引起變頻器過流、過壓造成損壞率。建議不要對加減速時間更改設置,讓其自行啟動、停車。

3, 如使用剎車電阻,減速時間可以不設置。
