鉭電容燒毀后,總結出電容雜議7要

發布時間:2019-09-17 責任編輯:lina

【導讀】最近因?yàn)閺S內發生鉭電容燒毀的問題,查找原因的時候,對電容就有了更多的了解。

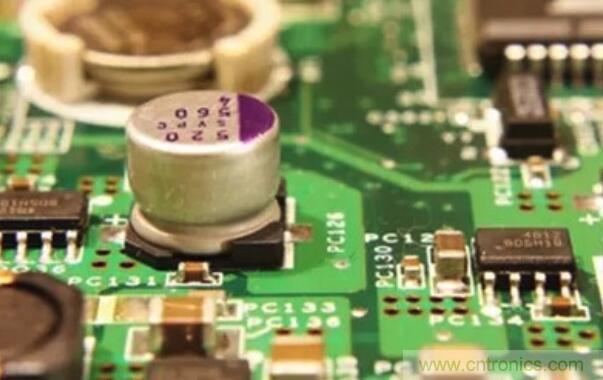

鉭電容燒毀后,總結出電容雜議7要

最近因?yàn)閺S內發生鉭電容燒毀的問題,查找原因的時候,對電容就有了更多的了解。今天總結如下:

1,電容作為一個“蓄水池”提供穩定的電壓。(這個穩定同時,也可以說是濾波),代表應用:在整流后的濾波。如果電路的能量太大(電流或者電壓大)這個電容的容值就要做得很大,以滿足濾波的功能。比如變頻器相位儀(Power Pole上)用的濾波電容。

2,作為信息耦合用,這種情況,主要用于高頻信號電路中。這個時候,電容的容值就要小。這樣滿足高頻信號的快速地通過充放電,將信號從電容一邊傳遞到另一邊。另外由于電路中電容起到隔離的作用,這樣就不擔心二級信號之出現干擾的情況。典型的應用就是高速數據傳輸接頭上,安裝的隔離電容,一方面,可以傳遞信號,另一方面,可以將輸出端的信號和下級輸入端之間起到隔離作用,減少了前后級之間的干擾。

3,MLCC電容:個頭可以做得很小,只有貼片形式。使用時,如果有機械應力殘留,易導致它開裂。最好的辦法是過reflow,手工焊接時,要用熱風槍吹。不建議用烙鐵焊。在分板時,如果不注意,也有機會導致電容開裂。(不可以扳的方法分板。V-cut也有機會,routing銑也有機會。因?yàn)镻CB板的纖維布導致電容分板時受力。)

4,電解電容:電解液容易隨時間長而干,干了電容的容值就會降低。它的電容密度相對可以做得大,但比不了鉭電容。但它的優勢:1,電容的容量可以做得很大,鉭電容的容量就不可以做得太大。2,原材料便宜,可以工業化大規模生產,鉭電容價格貴。3,電容密度比其它電容高,但比不了鉭電容。

5,關于鉭電容,它的特點是:電容密度大,同樣的容值下,它的體積會比MLCC,電解電容,薄膜電容等小。這樣就為它的應用提供了更大的優勢:適用于器件的小型化。由于它的極性,使用場合只能用于極性電路,對于交流電場合不適用。關于它的易燒毀的問題,可以通過降壓使用來滿足??梢宰鞒少N片或者引腳的形式,它的溫度特性好。常溫下,電容值不變。它的劣勢:電容容量不得太大,價格貴。

6,金屬薄膜電容,電容個頭比較大,在現在這種小型化的時代,它的應用場合受到限制。但可以很耐壓,相對也很可靠,價格也比較便宜。

鉭電容燒毀后,總結出電容雜議7要

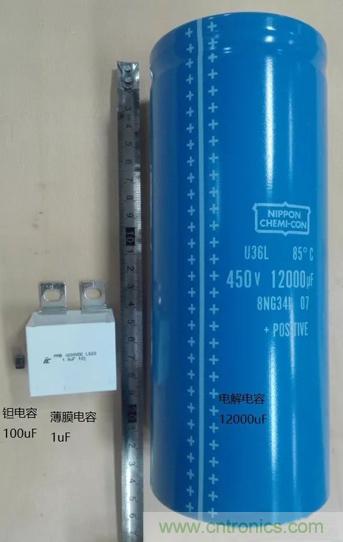

7,平時在工廠里,只是按圖紙操作,對各種電容的容量大小沒有概念,今天特地收集幾個電容,放在一起做比較??梢钥闯鲭娙萑萘颗c體積的關系。
