30多種元器件失效狀態(tài):短路、開路、損傷等

發(fā)布時間:2019-09-03 責任編輯:xueqi

【導讀】以下總結摘錄MIL-HDBK-338B,美軍可靠性設計手冊來為FTA(故障樹)做一些支持。如果我們想要進行FTA的定量分析,一定要把可靠性預測先做完,在可靠性前一定要把電壓分布表和溫度分布先進行初步的運算,通過下面的的表格,大概可以預計失效發(fā)生的時候故障的分配比例。

以下數字僅供參考,本身MIL-HDBK-338B是一份指導書性質的,所有的數字僅僅具有參考意義。

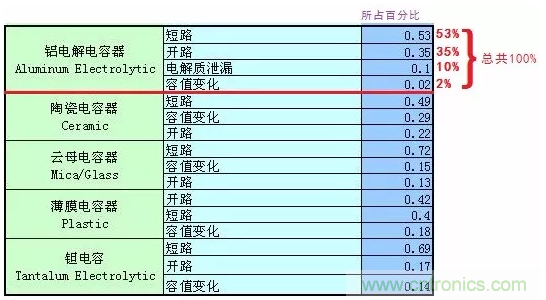

電容失效方式分布:電容大部分是以短路形式失效的,特別鉭電容,要特別注意。

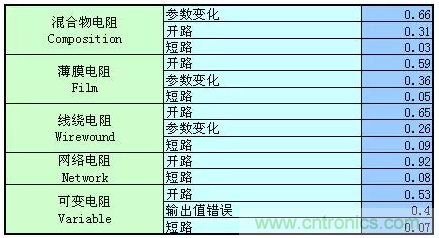

電阻:電阻以開路為主,混合物電阻一般為分立的電阻,薄膜電阻為SMD表貼電阻


繼電器,線圈,變壓器

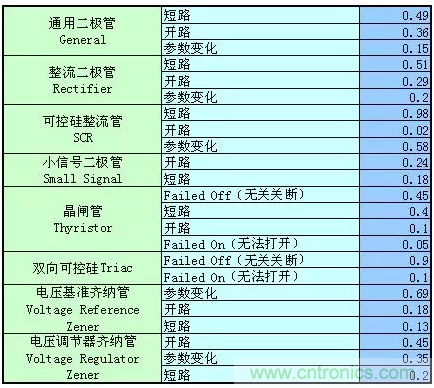

二極管:短路為主。

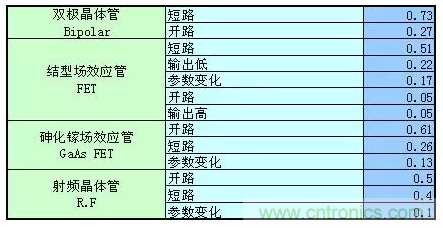

三極管和Mos管:三極管與JFET類似,和MosFET截然不同。

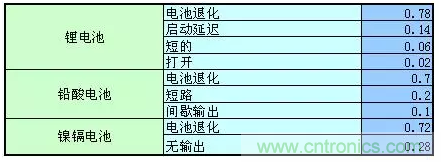

電池

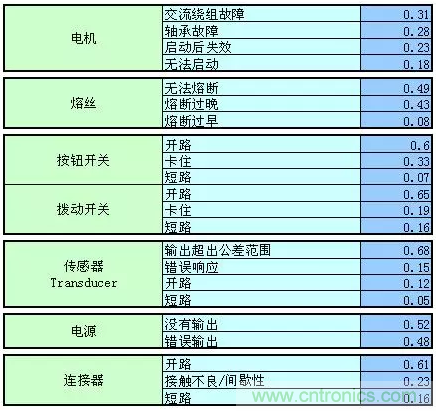

其他元件

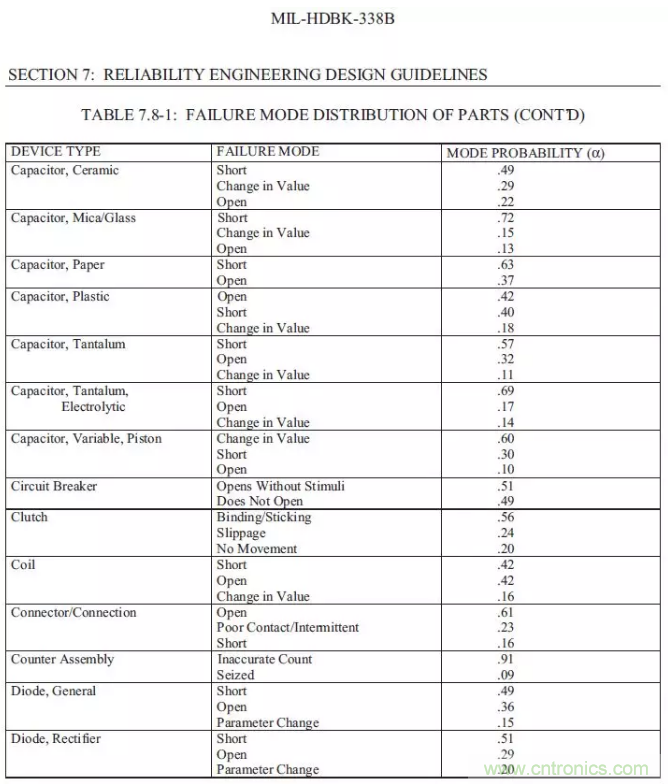

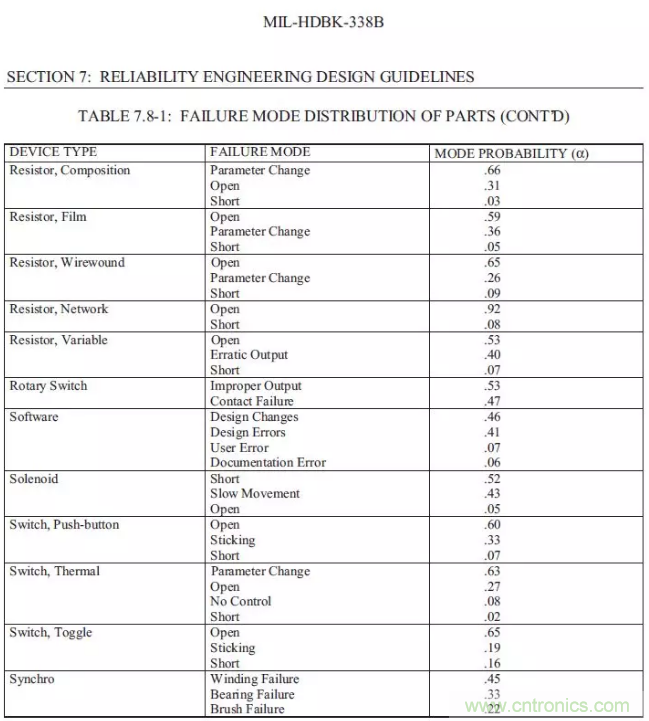

上面沒有的,參考下面的表格:

元器件失效模式分布
