深度解析CAN/RS-485總線的終端電阻設置

發布時間:2019-06-05 責任編輯:xueqi

【導讀】終端電阻的作用是消除信號反射,但其實并不是所有情況都需要終端電阻,有時終端電阻反而會影響信號質量。本篇文章為大家深度解析CAN/RS-485總線的終端電阻設置。

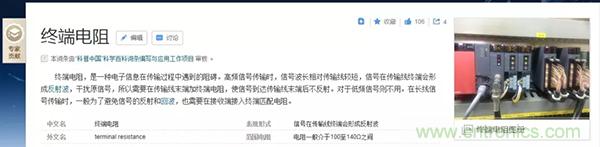

如果我們查詢百度百科,終端電阻的檔案似乎十分清白:


仿佛在通訊鏈路的首末兩端加上這樣一個法寶,即可避免信號的反射,使信號的傳播更為順暢。這樣說雖然沒有錯誤,但仍有些細枝末節沒能捋出頭緒。下面讓我們來看看CAN總線和485總線中終端電阻的情況如何?

一 CAN總線


CAN總線中,終端電阻是必不可少的。它存在的意義主要包括兩點:
可以確保電平快速進入隱性狀態;
提升信號質量。

1、確保電平快速進入隱性狀態

在顯性狀態期間,總線的寄生電容會被充電,而在恢復到隱性狀態時,這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載,電容只能通過收發器內部的差分電阻放電。我們在收發器的CANH、CANL之間加入一個220PF的電容進行模擬試驗,位速率為500kbit/s,波形如下圖所示。

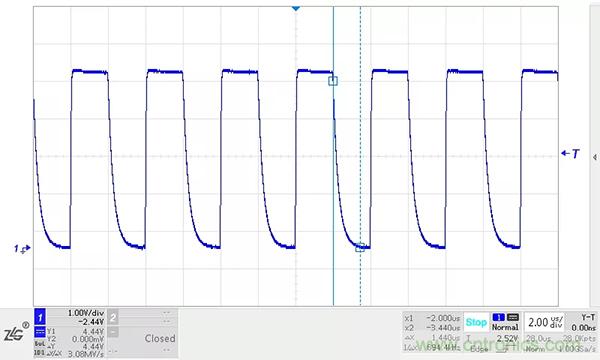

CAN總線 220pf無終端電阻

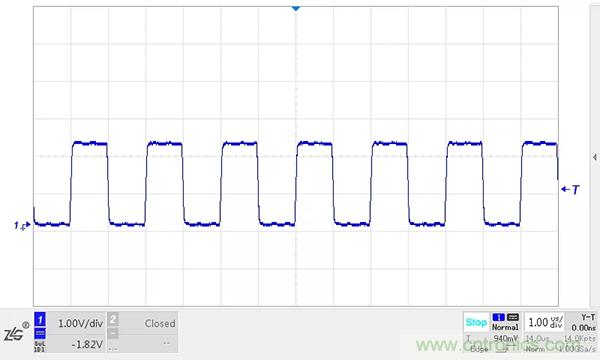

CAN總線 220pf增加終端電阻

2、提高信號質量

信號在較高的轉換速率情況下,信號邊沿能量遇到阻抗不匹配時,會產生信號反射;傳輸線纜橫截面的幾何結構發生變化,線纜的特征阻抗會隨之變化,也會造成反射。

在總線線纜的末端,阻抗急劇變化導致信號邊沿能量反射,總線信號上會產生振鈴,若振鈴幅度過大,就會影響通信質量。在線纜末端增加一個與線纜特征阻抗一致的終端電阻,可以將這部分能量吸收,避免振鈴的產生,如下圖所示。

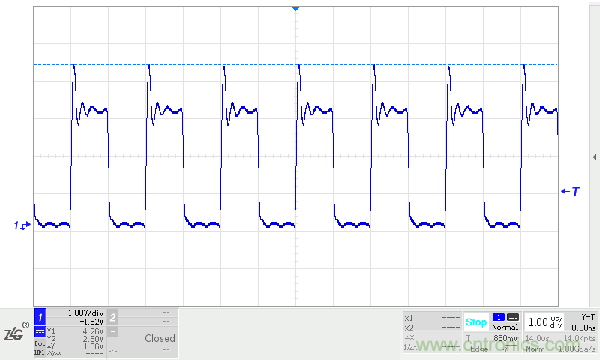

CAN總線無終端電阻

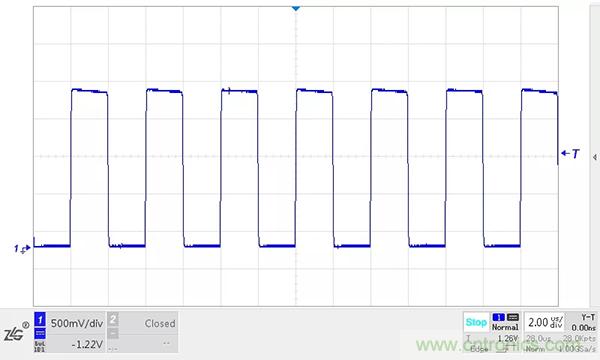

CAN總線增加終端電阻

二 485總線


1、RS-485總線增加終端電阻好處

485總線設置終端電阻主要是為了用來抑制信號的反射。

提高信號質量組建RS-485總線網絡時,通常使用特性阻抗為120Ω的屏蔽雙絞線,由于RS-485收發器輸入阻抗一般較高(例如RSM485ECHT輸入阻抗為96kΩ,最多可連接256個節點),在信號傳輸?shù)娇偩€末端時會由于受到的瞬時阻抗發生突變(以RSM485ECHT為例,阻抗由120Ω變?yōu)?6kΩ),導致信號發生反射,影響信號的質量。RSM485ECHT在1200m,500kbps通信速率的情況下不加終端電阻和加終端電阻的波形如下圖所示,終端電阻明顯改善了信號的質量。

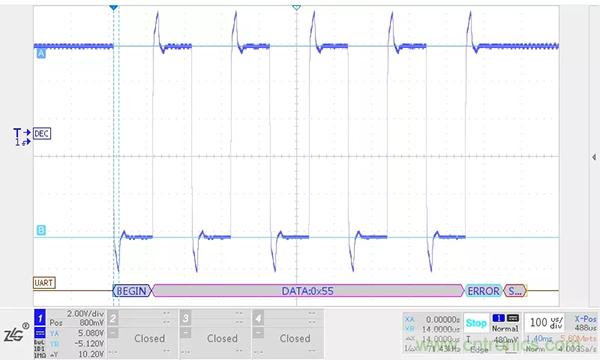

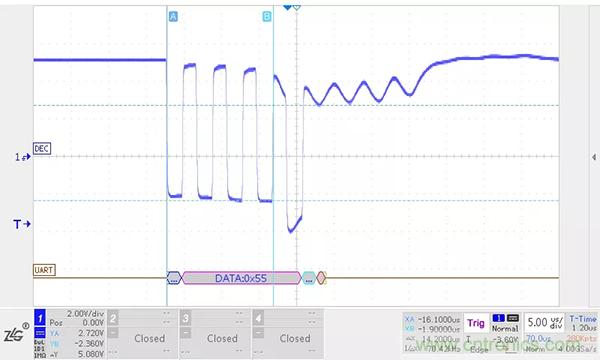

RSM485ECHT 1200m 500kbps不加終端電阻

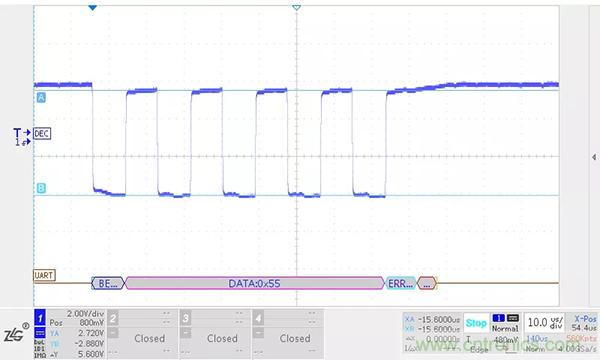

RSM485ECHT 1200m 500kbps 加終端電阻

2、RS-485增加終端電阻的問題

終端電阻雖然可以提高信號質量,但還具有以下幾個問題:

降低了驅動信號的幅值

RS-485總線上的負載越大,RS-485收發器輸出差分電壓幅值越低,RSM485ECHT在5m,500kbps的情況下不加終端電阻和加終端電阻的波形如下圖所示。

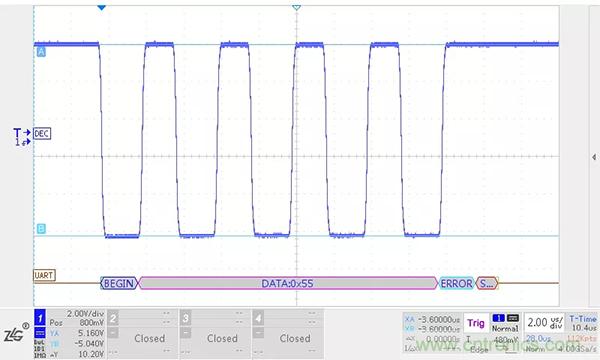

RSM485ECHT 5m 500kbps 不加終端

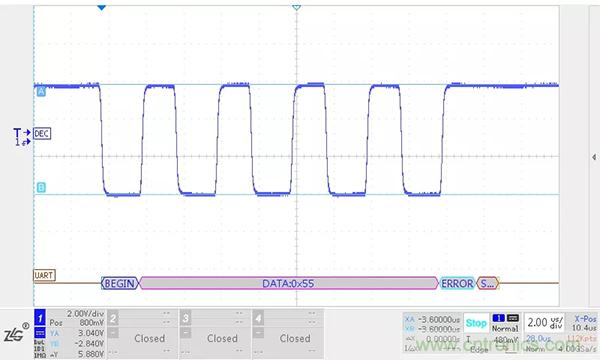

RSM485ECHT 5m 500kbps 加終端

增大了通信線上的壓降

增加終端電阻使通信線纜上的電流增大,產生了較大的壓差,降低了接收端的信號幅值。RSM485ECHT在1200m,115.2kbps首端和末端的信號波形如下圖所示(0.75mm2通信線),末端信號與首端信號相比下降了0.7V左右。

RSM485ECHT 1200m 115.2kbps 加終端電阻 首端波形

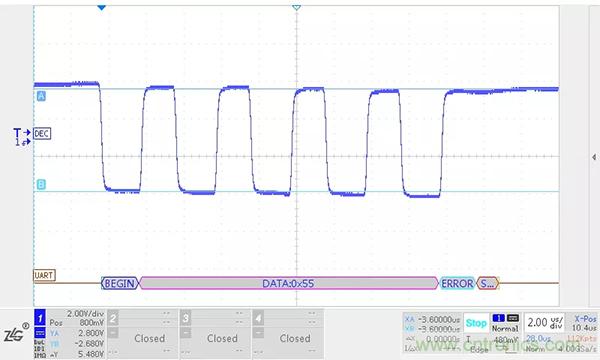

RSM485ECHT 1200m 115.2kbps 加終端電阻 末端波形

增大了收發器的功耗

增加終端電阻對于接收狀態時的工作電流影響不大,但會大大增加驅動狀態時的工作電流。以RSM485ECHT為例,RSM485ECHT處于接收狀態時工作電流為20mA左右,在驅動狀態不加終端電阻時工作電流為27mA左右,在驅動狀態加終端電阻時工作電流為83mA左右,可以看出終端電阻大大增加了RS-485收發器的功耗,對于有功耗要求的應用場合,應謹慎使用終端電阻。

3、RS-485終端電阻設置

通信速度低或者通信距離近的情況下建議不加終端電阻

通信速度低或者通信距離近的情況下,信號反射對通信信號的影響不大,而且不加終端電阻可以大大降低功耗,并且通過加較大上下拉電阻值即可保證RS-485總線空閑時具有較高的差分電壓幅值,提高了通信的可靠性。

通信距離較長且通信速度較快,對信號質量要求較高的情況

此時可以增加終端電阻,防止阻抗突變引起的信號反射問題,提高信號質量,但應確保在總線空閑時總線的差分電壓不處于門限電平范圍內。

對功耗有要求且通信距離較長的情況

反射信號在總線上來回反彈,反射信號會逐漸消耗掉。

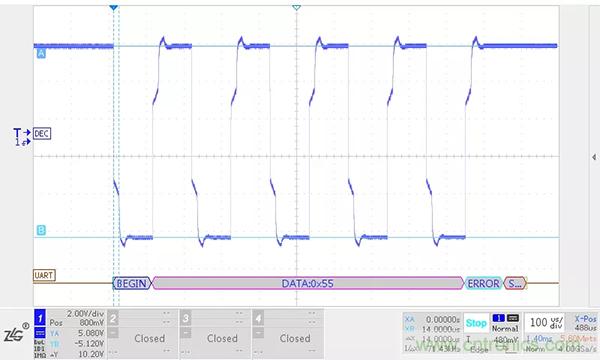

RSM485ECHT 1200m 9600bps 不加終端 首端波形

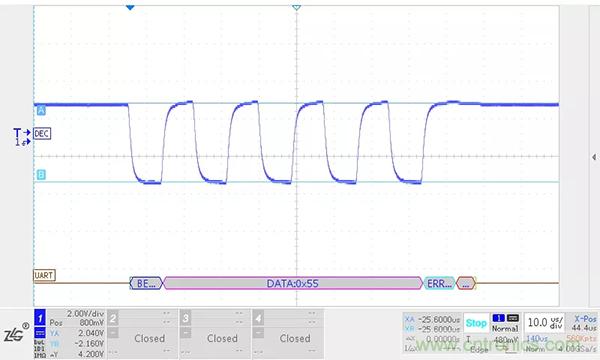

RSM485ECHT 1200m 9600bps 不加終端 末端波形

三 總結

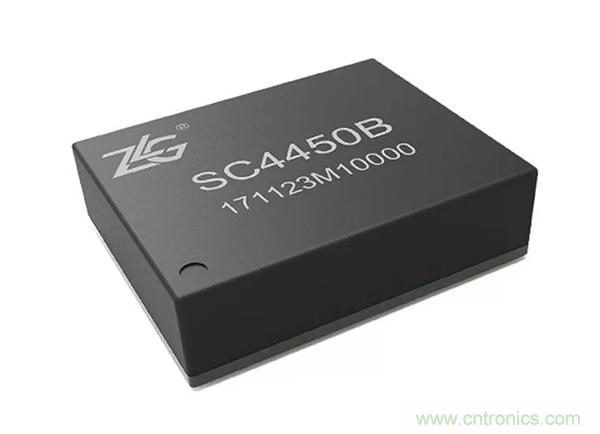

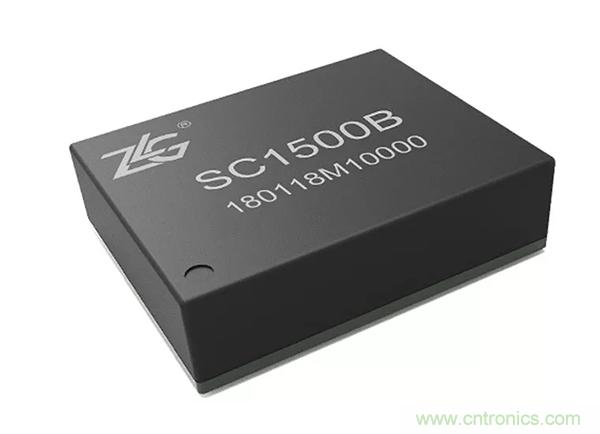

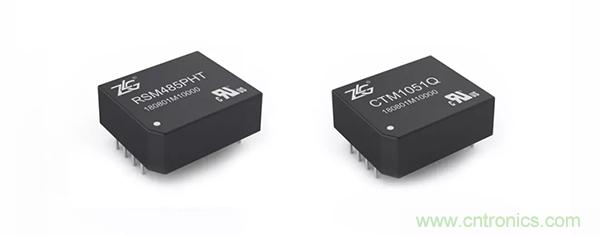

對于CAN總線而言,為保證通訊的穩定性,必須增設終端電阻;RS-485總線不一樣。終端電阻的設置需要根據情況而設置,在設計建議預留終端電阻位置或者使用ZLG致遠電子隔離收發器系列產品,能有效解決總線干擾、通信異常等問題。與傳統的設計相比,其內置完整的隔離DC-DC電路、信號隔離電路、總線收發電路以及防護電路,具備更高的集成度與可靠性,適用于需要高穩定性通訊的場合,能夠有效幫助您提升總線通信防護等級。


來源:ZLG立功科技
