17種單片機常用電路設計模塊

發布時間:2019-05-30 責任編輯:xueqi

【導讀】以下分享17種單片機常用電路設計模塊,包括:雙路232通信電路3線連接方式,三極管串口通信,單路232通信電路,USB轉232電路等。

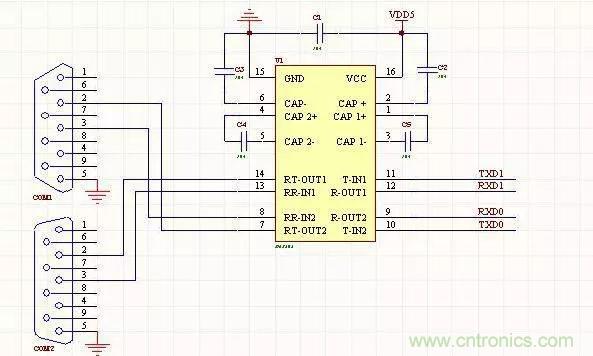

1、雙路232通信電路3線連接方式,對應的是母頭,工作電壓5V,可以使用MAX202或MAX232.

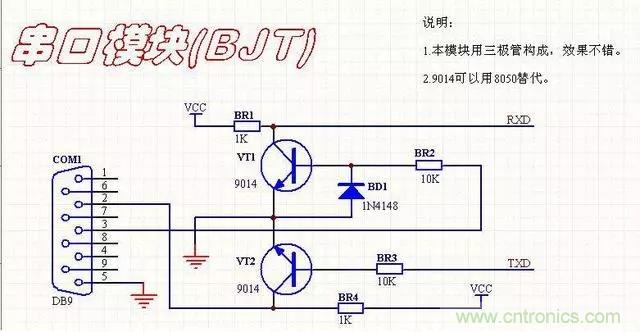

2、三極管串口通信

本電路是用三極管搭的,電路簡單,成本低,但是問題,一般在低波特率下是非常好的。


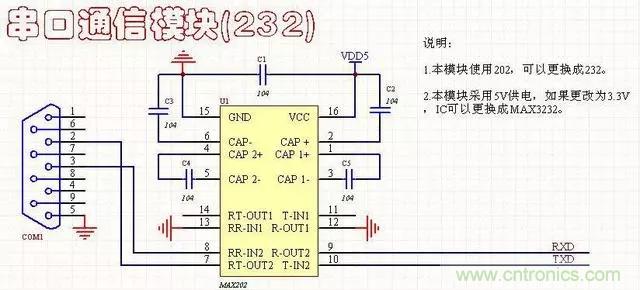

3、單路232通信電路

三線方式,與上面的三級管搭的完全等效。


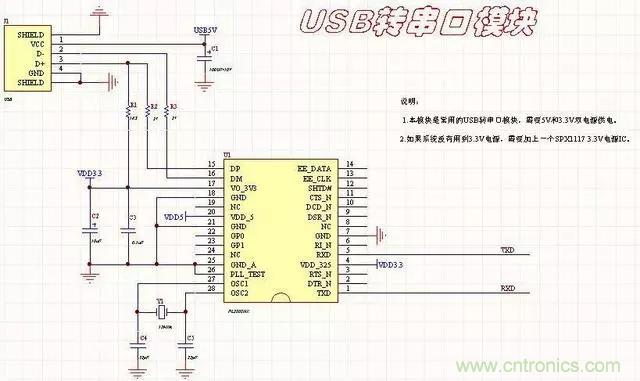

4、USB轉232電路

采用的是PL2303HX,價格便宜,穩定性還不錯。


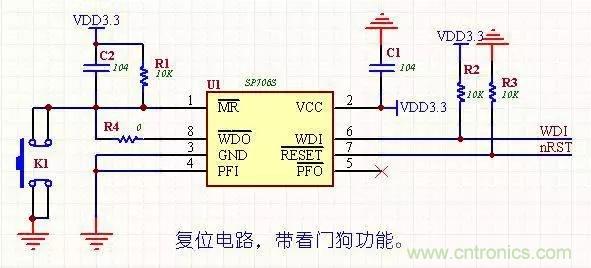

5、SP706S復位電路

帶看門狗和手動復位,價格便宜(美信的貴很多),R4為調試用,調試完后焊接好R4。


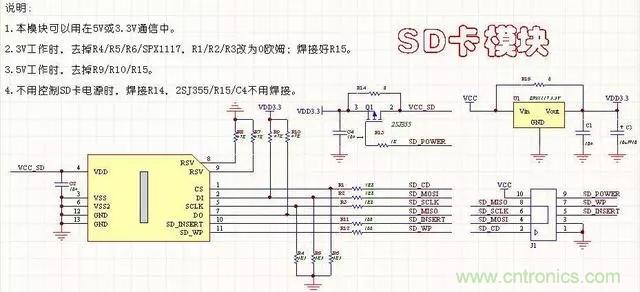

6、SD卡模塊電路(帶鎖)本電路與SD卡的封裝有關,注意與封裝對應。此電路可以通過端口控制SD卡的電源,比較完善,可以用于5V和3.3V。但是要注意,有些器件的使用,5V和3.3是不一樣的。


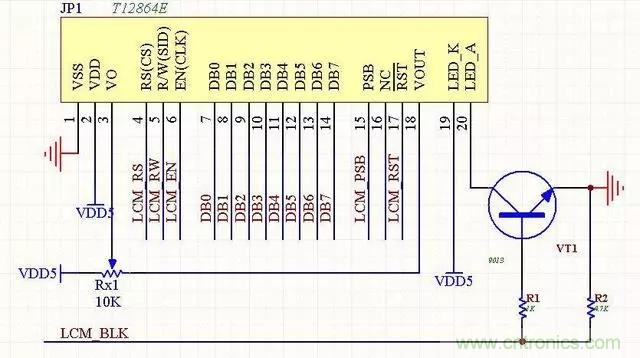

7、LCM12864液晶模塊(ST7920)本電路是常見的12864電路,價格便宜,帶中文字庫??梢酝ㄟ^PSB端口的電平來設置其工作在串口模式還是并行模式,帶背光控制功能。


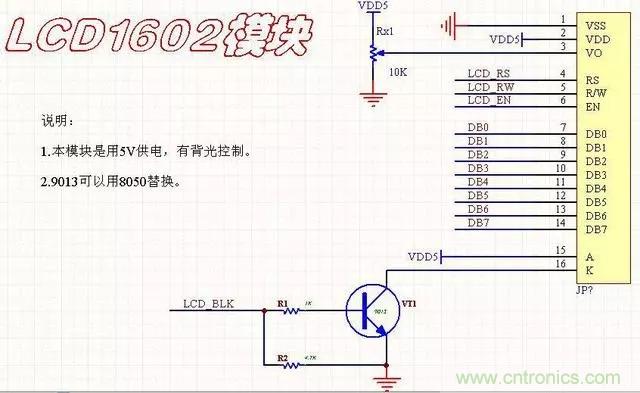

8、LCD1602字符液晶模塊(KS0066)最常用的字符液晶模塊,只能顯示數字和字符,可4位或8位控制,帶背光功能。


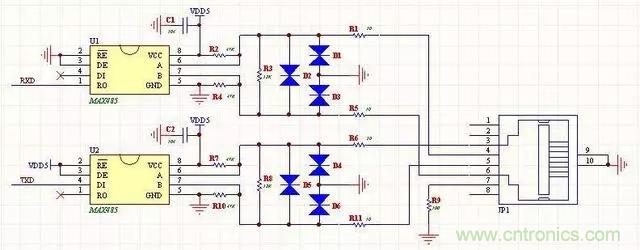

9、全雙工RS485電路(帶保護功能)帶有保護功能,全雙工4線通信模式,適合遠距離通信用。


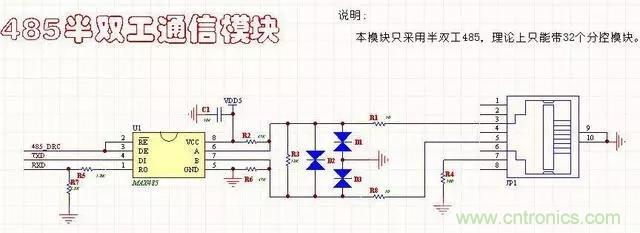

10、RS485半雙工通信模塊

可以通過選擇端口選擇數據的傳輸方向,帶保護功率。此模塊只能工作在5V.


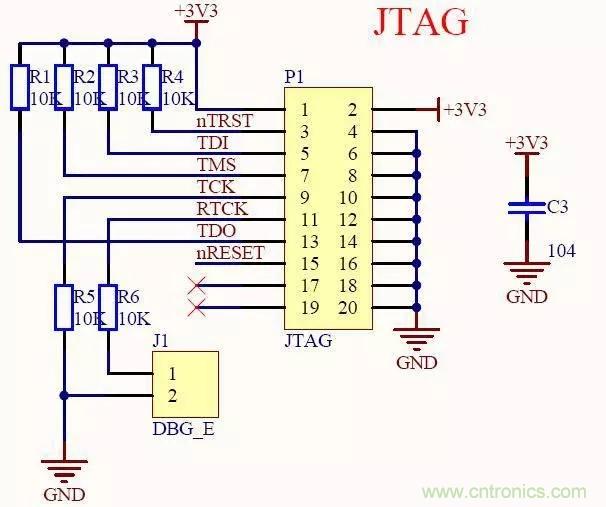

11、ARM JTAG仿真接口電路

比較完善,可以應用在常規的ARM芯片下,具有有自動下載功能,可以用JLINK或ULINK.

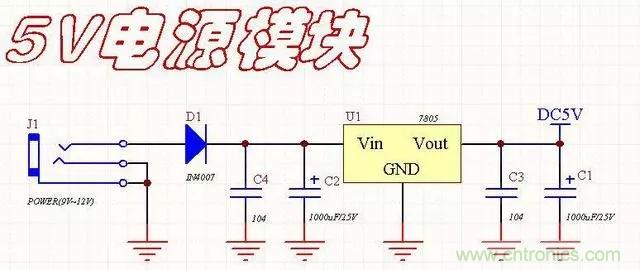

12、5V電源模塊這個電路比較簡單,如果用直插可以達到1.5A,如果用貼片的可以到達1A。

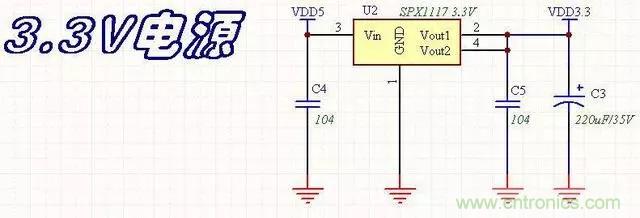

13、3.3電源模塊可以到達800mA,價格非常便宜,也有相應的1.8/1.2的芯片,可以直接替換。

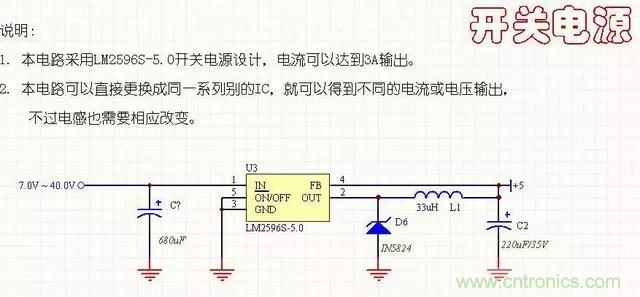

14、最常用的開關電源

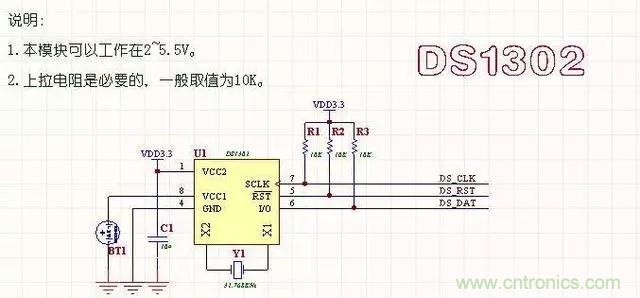

15、DS1302數字時鐘一款非常普及的時鐘電路,好用,成本低。

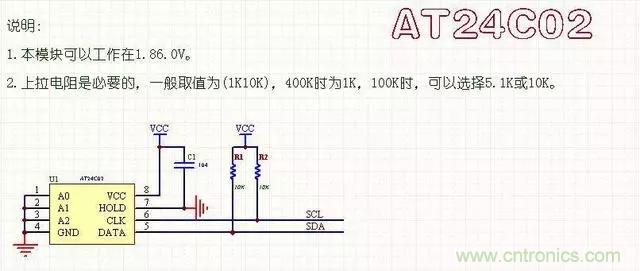

16、AT24C02(EEPROM)最常用的EEPROM電路。

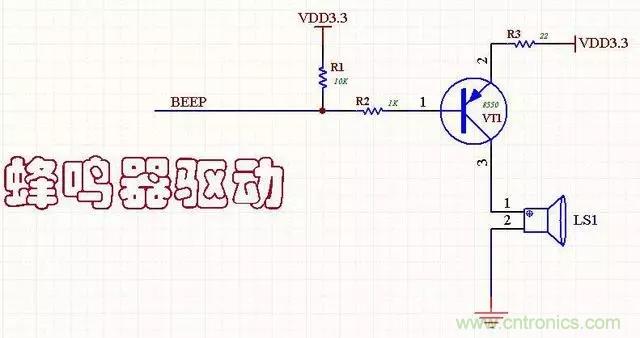

17、蜂鳴器驅動這個電路簡單就不多說了。
