20個模擬電路圖一覽
發布時間:2019-05-29 責任編輯:xueqi
【導讀】作為一個電子工程師,你真正掌握了模擬電路技術嗎?掌握模擬電路分為三個層次:初級層次、中級層次、高級層次。你達到了哪個層次呢?趕緊熟記以下電路,給大腦快速充電吧!
初級層次:熟練記住這二十個電路圖,并清楚這些電路的作用。只要您是自動化、電子、電控類專業人士,都應該且必須熟記這二十個基本模擬電路。
中級層次:能分析這二十個電路中的關鍵元器件的作用;每個元器件出現故障時電路的功能受到什么影響,測量時參數的變化規律,掌握對故障元器件的處理方法。定性分析電路信號的流向、相位變化;定性分析信號波形的變化過程;定性了解電路輸入輸出阻抗的大小,信號與阻抗的關系。
高級層次:能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。

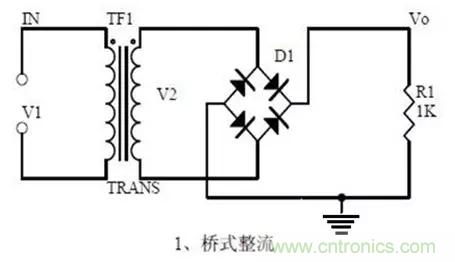

1. 橋式整流電路

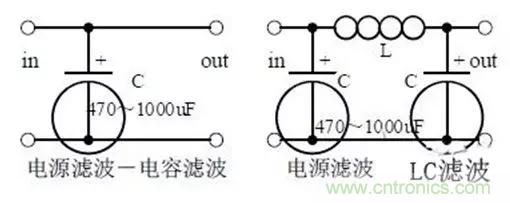

2. 電源濾波器

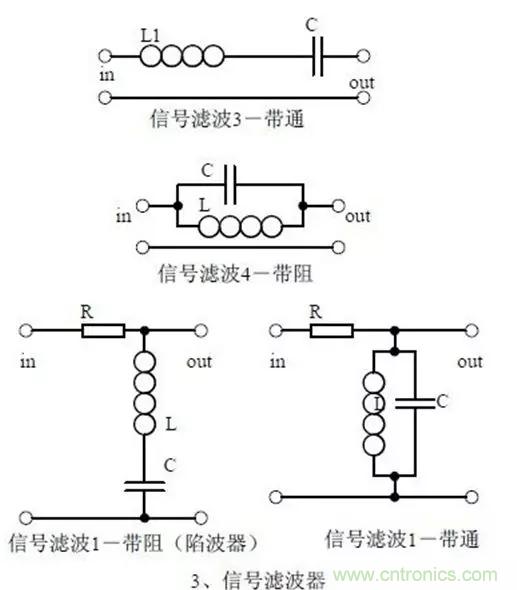

3. 信號濾波器

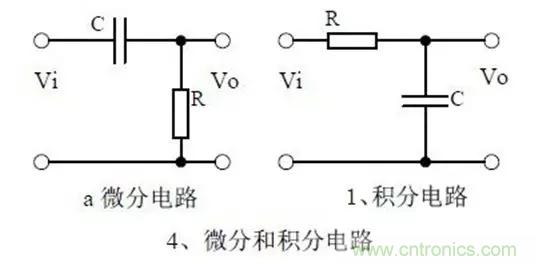

4. 微分和積分電路

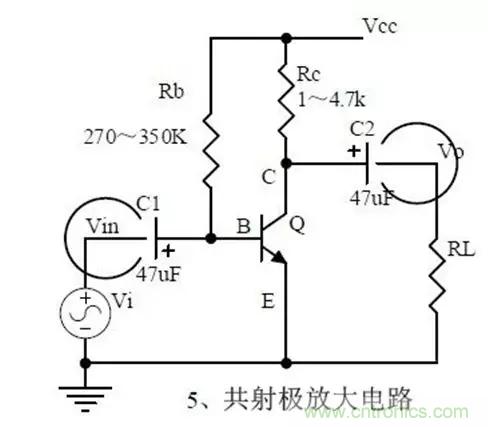

5. 共射極放大電路

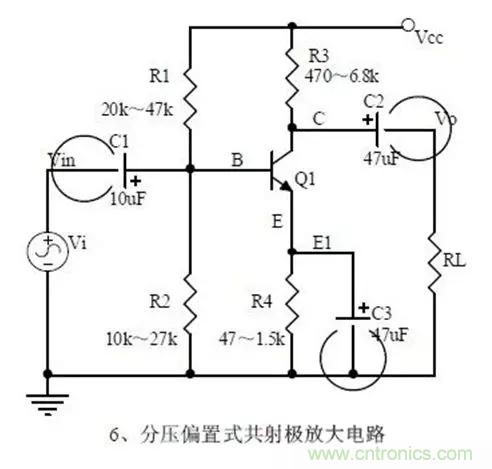

6. 分壓偏置式共射極放大電路

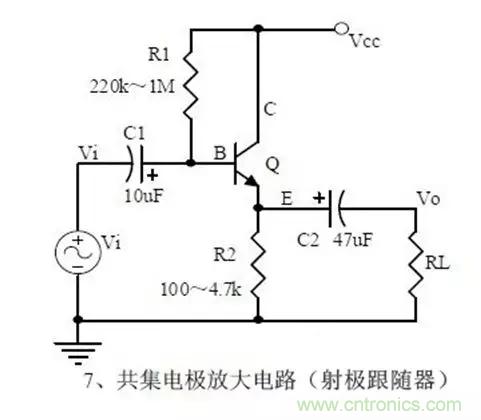

7. 共集電極放大電路(射極跟隨器)
8. 電路反饋框圖

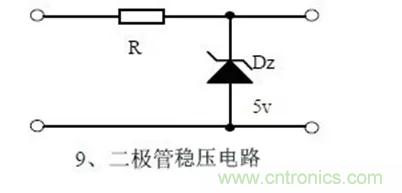

9. 二極管穩壓電路

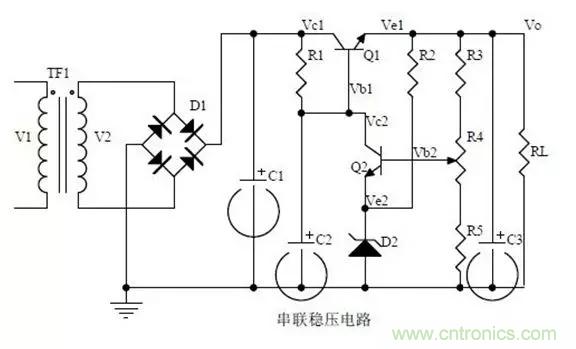

10. 串聯穩壓電源

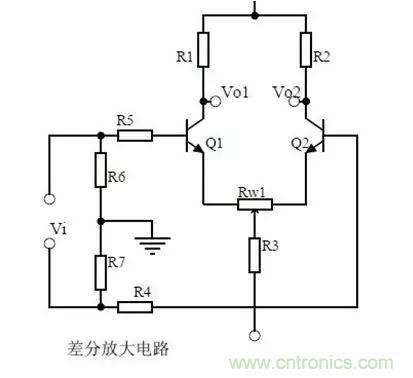

11. 差分放大電路

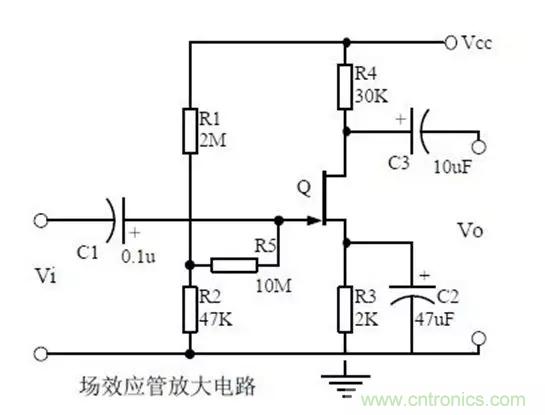

12. 場效應管放大電路

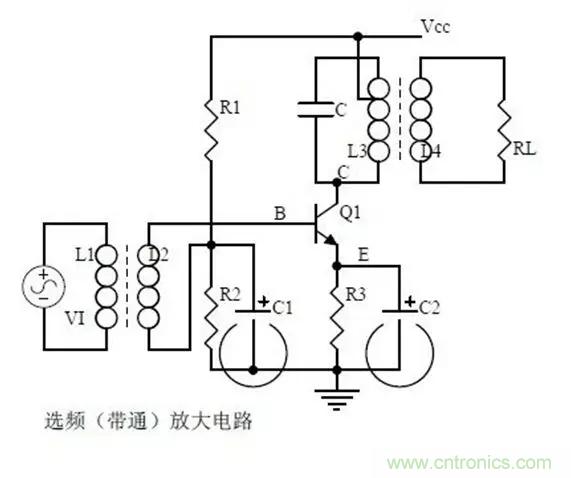

13. 選頻(帶通)放大電路
14. 運算放大電路

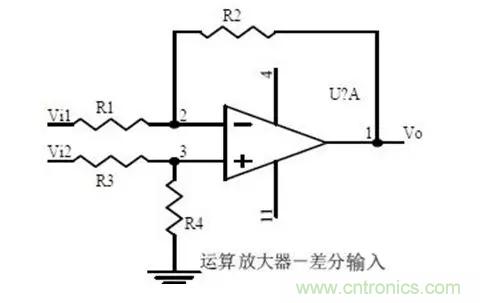

15. 差分輸入運算放大電路

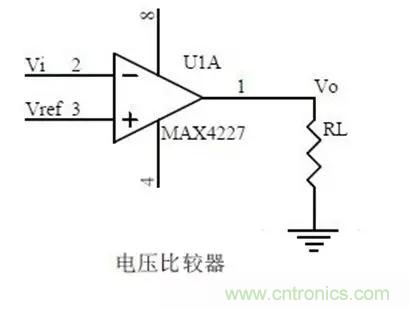

16. 電壓比較電路

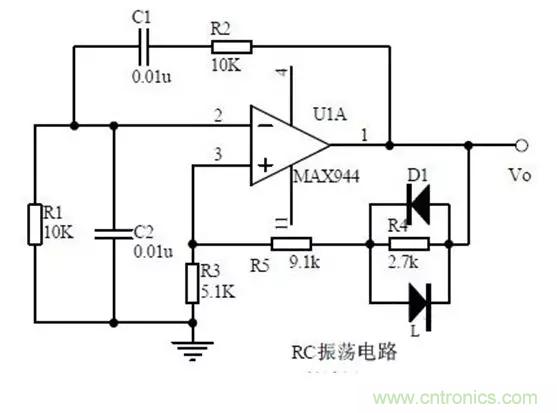

17. RC振蕩電路
18. LC振蕩電路

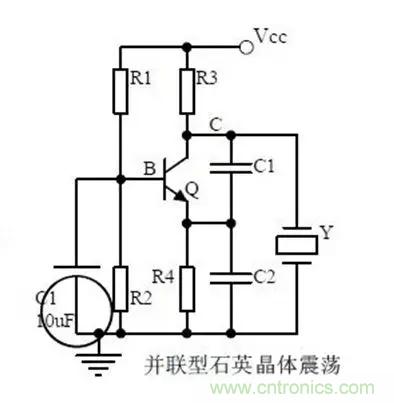

19. 石英晶體振蕩電路

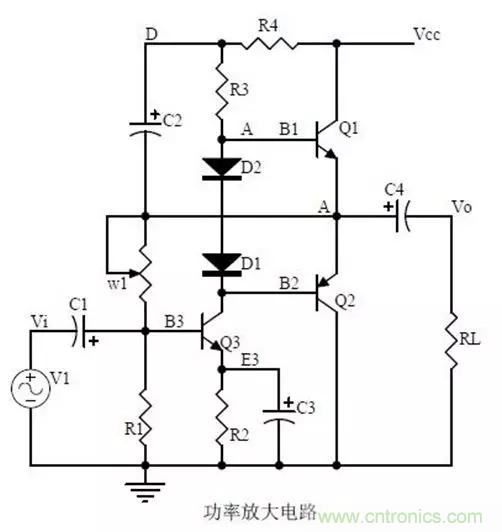

20. 功率放大電路
