超實用的PCB工程師必備知識點:AD常用快捷鍵總結

發布時間:2019-05-21 責任編輯:xueqi

【導讀】以下為PCB工程師總結PCB設計過程中,經常用到的一些AD快捷鍵方式,BGA 扇出注意事項,常見的單位換算,建議收藏!

一、PCB中常用快捷鍵

● R+L 輸出PCB中所有網絡的布線長度

● Ctrl+左鍵點擊 對正在布的線完成自動布線連接

● M+G 可更改銅的形狀

● 按P+T在布線狀態下,按Shift+A可直接進行蛇線走線

● T+R對已布完的線進行蛇線布線

● E++M+C點擊空白出可迅速找到PCB上想要的元件

● Backspace 撤銷正在布線的上一步操作

● 切換布線層,可在布線過程中放置過孔

● Ctrl+Shift 切換層并放置過孔

● F8/E+O+S 設置圓心點

● M+I 翻轉選中的元件

● P+T 布線

● T+E 補淚滴

● P+G 鋪銅

● S+Y 單層選擇線

● E+B 選擇進行復制

● Ctrl+O 打開文件夾/文檔

● Ctrl+P 打印設置

● Esc 從當前步驟退出

● Shift +鼠標滾輪 向左/向右移動

● V + D 查看文檔

● V + F 查看適合放置的對象

● V + B 查看反面布局

● X + A 取消全部的選擇

● E + D 刪除對象

● Shift + R 切換三種布線模式 (忽略, 避開或推擠其他信號線)

● Shift + E 觸發電氣格點開/關

● Shift + C 取消高亮

● Ctrl + G 彈出捕捉格點對話框

● Ctrl + M 測量距離

● Ctrl + H PCB下選取某個網絡的布線,便于刪除同一網絡的布線

● R + M 測量任意兩點間的距離

● Q 快速切換單位 (公制/英制)

● Shist + 右鍵 旋轉查看3D 視圖

● 選中 + 空格 旋轉元器件

● P + L 畫線

● P+ N 放置網絡標

● Shift+S 切換單層顯示和多層顯示

● Shift + 空格鍵,在交互布線的過程中,切換布線形狀

● Shift+M 局部放大功能

● shift + w 切換布線寬度

● shift + v 切換過孔

● shift+ctrl+空格 /shift + 空格,切換布線形式

● Ctrl + Shift + L,R,T,B,H,V 選擇兩個及以上的器件時,左對齊、右對齊、上對齊、下對齊、水平對齊、垂直對齊

● D+ O 原理圖文檔選項設置

● G 切換格點

● 空格 90度翻轉/切換布線

● 2/3 2D/3D來回切換

● Ctrl+shift+滾輪 層切換

● 左鍵+ X/Y 左右/上下翻轉

● P+W 原理圖連線

● P+B 原理圖放置總線

● P+J 原理圖放置電路節點

● P + R 原理圖放置端口

● P + I + N 原理圖忽略ERC檢查

● Ctrl + shift + V 陣列粘貼

● TAB鍵 用于彈出該操作的屬性

● shift + s 切換顯示單個層

● P + P 放置焊盤

● P + V 放置過孔

● P + G 放置覆銅

● P + T 放置走線

● L 顯示層

● P+F 放置填充

● T + D + R 設計規則檢查

● D + R 規則設置

● V + B PCB 3D翻轉

● D + O 原理圖紙張大小設置

● D + K 開PCB層管理器

● 右鍵+T 開始同一網絡標號布線

● M + M 移動元器件

● S + L 兩次左鍵,選中多條線同時走線

● 拖動器件 + L 元器件頂層、底層快速切換

● T + U 刪除全部布線

● J + C  在PCB中搜索元件

● T + C  原理圖元件和PCB元件互相定位

● N + SHOW / HIDE 顯示、隱藏飛線

● T + T + M  多根拉線

● A + P 文本位置選擇

● T + M 復位DRC

● Ctrl + (shift) + Tab 切換文檔顯示

● T + R 1.2.3.4.逗號.句號 走等長、蛇形線;調整拐角和弧度;調整寬度;改變幅度

● Alt + 左鍵 原理圖同一網絡查找

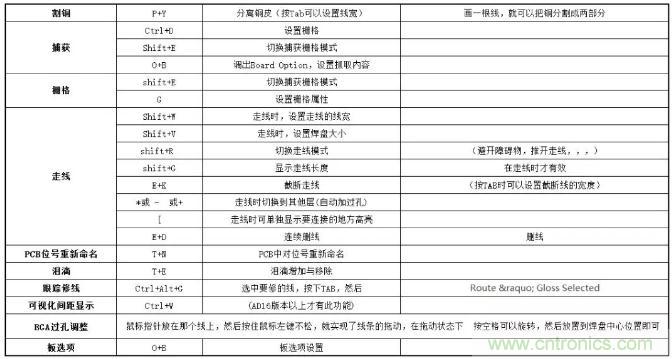

二、表格總結



三、BGA 扇出注意事項

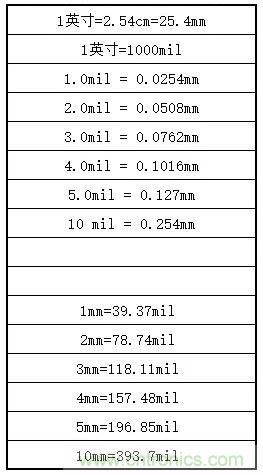

四、常見的單位換算
