交流接觸器接線方法

發布時間:2019-04-11 責任編輯:xueqi

【導讀】交流接觸器廣泛用作電力的開斷和控制電路。交流接觸器利用主觸點來開閉電路,用輔助接點來執行控制指令。主觸點一般只有常開接點,而輔助接點常有兩對具有常開和常閉功能的接點,小型的接觸器也經常作為中間繼電器配合主電路使用,從而起到遠程控制或弱電控制強電的功能。

交流接觸器的接點,由銀鎢合金制成,具有良好的導電性和耐高溫?zé)g性。


上圖是一只電磁式交流接觸器。圖中的1(L1)、2(L2)、3(L3)、4(T1)、5(T2)、6(T3)是主觸點,其1和2是一對,3和4是一對,5和6是一對,共三對主觸點,由于大多數交流電機都是三相的(當然也有單相的,一般是小功率電機)。上端的L1、L2、L3接進線端,下端的T1、T2、T3接出線端。21和14是一對輔助觸點,旁邊標的NO是表示常開點,NC表示常閉點。上圖中標的是NO,表示它自身帶一對常開點。A1和A2是線圈兩個出線端,A1一般在接觸器的上端,圖中沒有拍出來。常用的線圈電壓有110V、220V和380V等,如果接觸器上標的是220V的,就不能接380V的電源,否則會燒壞。常開是指接觸器的線圈沒有通電時,輔助觸點是斷開的,就叫常開,輔助觸點是閉合的就叫常閉。

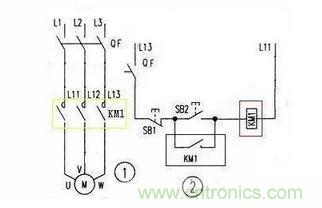

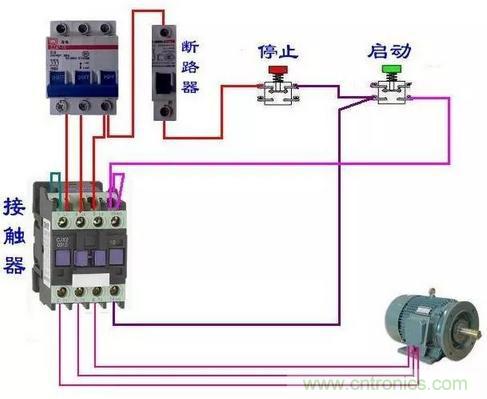

上圖是用接觸器控制電機的原理圖,圖1是主回路,圖2是控制回路,圖中黃色框內就是接觸器的主觸點,藍色框內是接觸器的輔助觸點,紅色框內是接觸器的線圈。SB2是起動按鈕,SB1是停止按鈕,當按下SB2時KM1線圈得電吸合,同時藍色框內的KM1輔助觸點也閉合,松開SB2電機照常轉動,按下SB1時電機停止。下圖時交流接觸器接線圖,可以與上圖對照一下。
