推薦12張電路設計圖,教你輕松搞定全屋配置

發布時間:2019-02-22 責任編輯:xueqi

【導讀】今天小編就是要重點跟大家介紹下家裝中的電路配置問題,以簡單的12張圖來分別介紹,下面大家可以非常直觀的跟我一起來看看這12張概況圖吧!

家裝一般分硬裝與軟裝,不管什么樣的風格都是這兩塊組合成的。如果從施工方面來區分的話,包含水電、泥工、木工三個班組,水電工肯定是第一個到達“戰場”的地方,一個家裝好壞跟第一支“軍隊”肯定脫離不了關系,畢竟萬丈高樓始于壘土,如果基礎沒打好,最好的外表也經不起時間的考驗。

12張電路設計圖,教你輕松搞定全屋配置

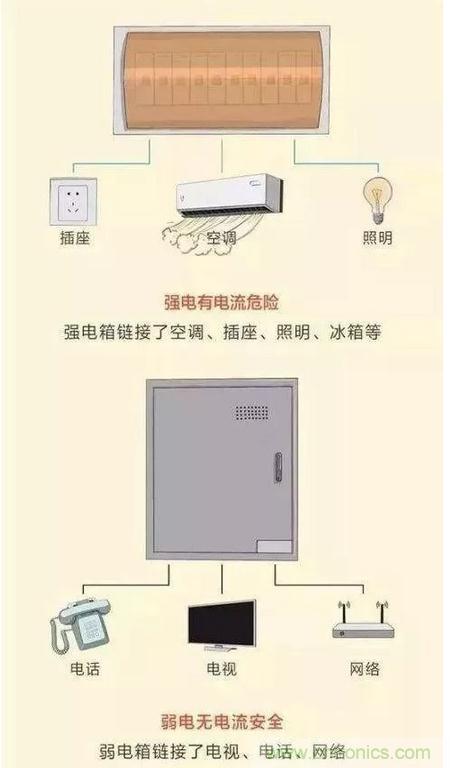

1.強弱電箱的安裝


其中的強電是存在電流危險的,主要包括有空調、插座、照明、冰箱等;而弱電是沒有電流安全的,涵蓋了電視、電話、網絡。

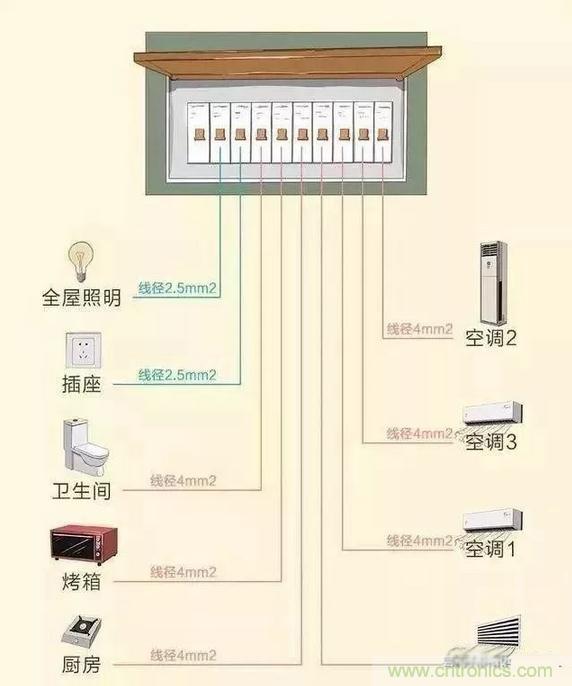

2.強電箱的線路布置


從上圖可以對全家的線路布置一覽無余

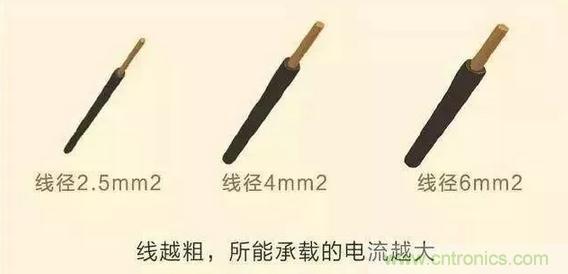

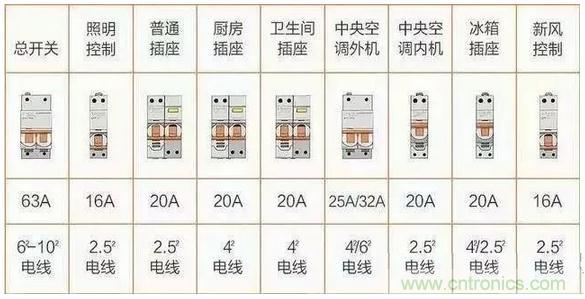

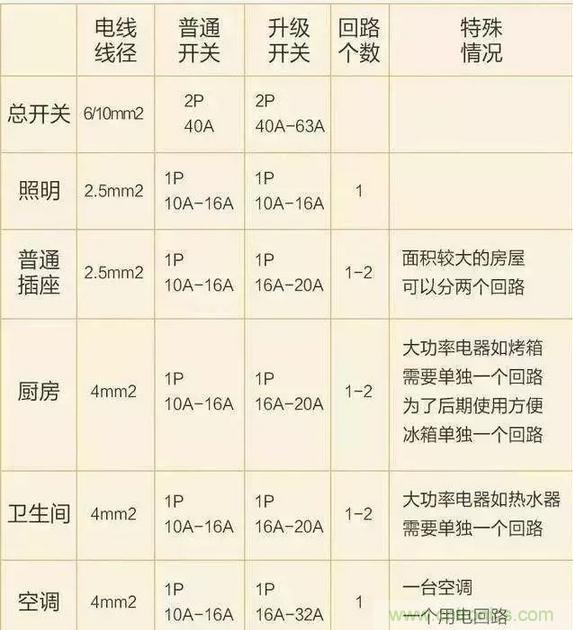

3.不同電線的規格


裝修的時候不要誤認為所有的電線都越粗越好,其實根據線路布置圖我們就可以知道哪些地方的線路電線規格怎么樣,當然線越粗,所能承受的電路也就越大。

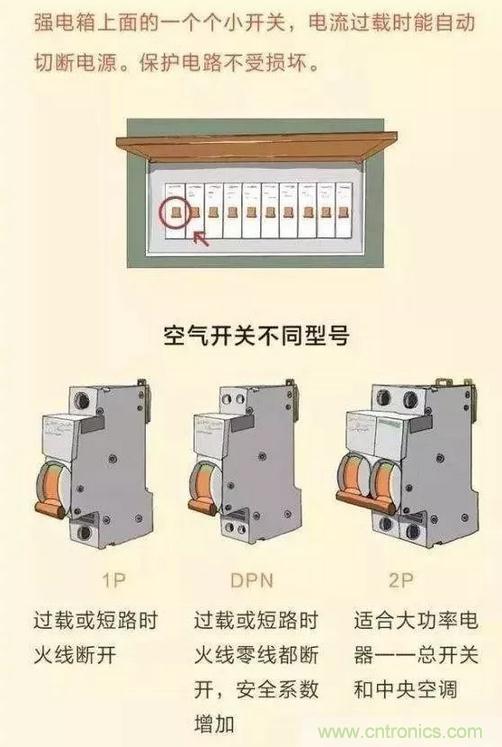

4.空氣開關的作用


空氣開關是用來保護全家電路的,當我們的電流過大的時候會引發開關自動切斷電源。

5.漏電斷路器的作用

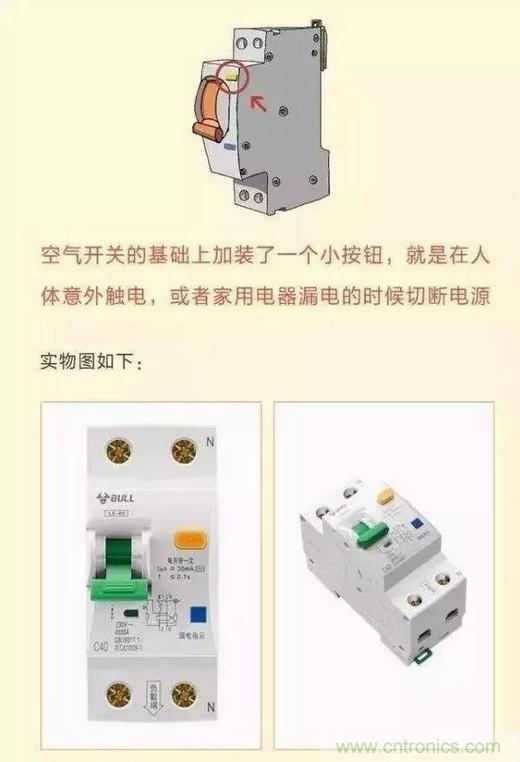

漏電斷路器是在空氣開關的基礎上添加的一個小按鈕,當發生意外漏電的時候,會引發開關自動切斷電源。

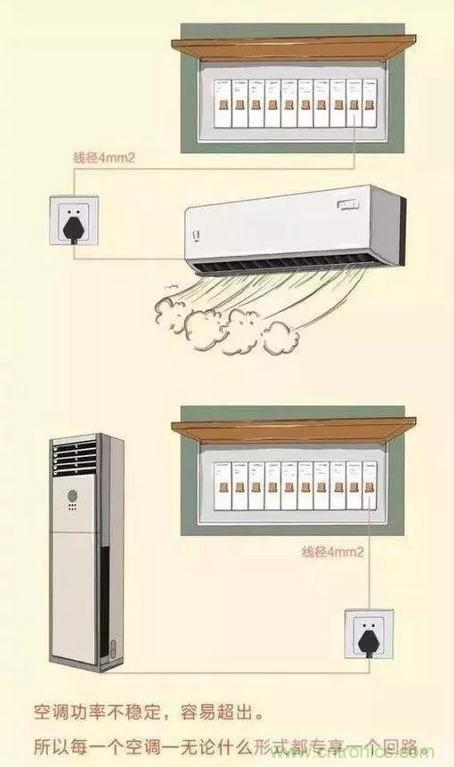

6.空調回路設計


家裝中的空調一般都是單獨的線路,因為空調功率經常不穩定,容易出現超載的可能,因此每個可調都配有一個回路。

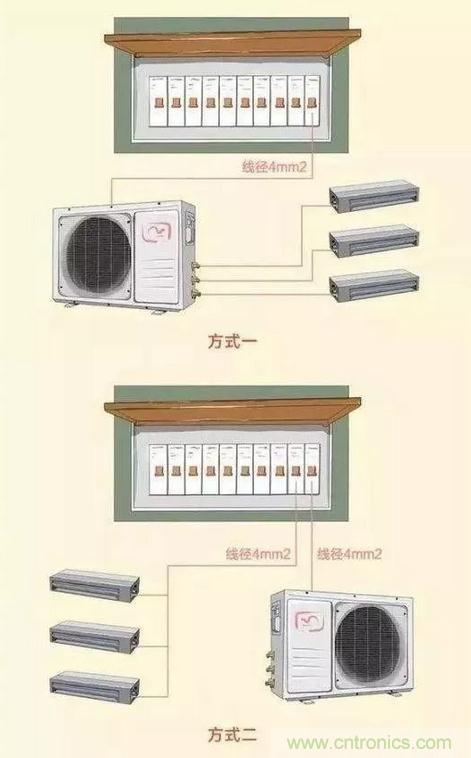

7.中央空調回路設計


中央空調的接線方式有兩種,如圖所示

8.照明回路設計

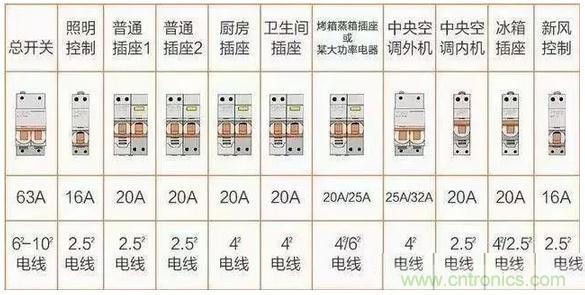

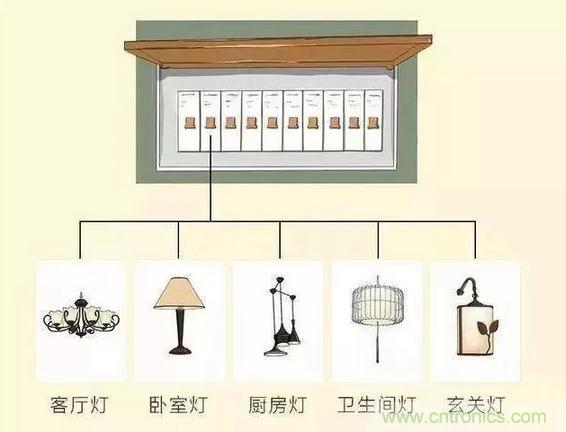

9.電箱的配置

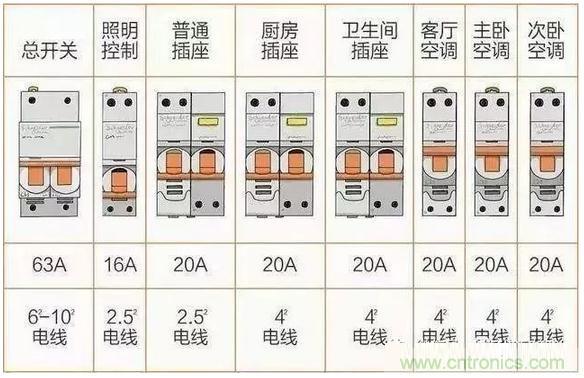

10.配電箱的設計方式一


11.配電箱的設計方式二


12.配電箱的設計方式三


看完這12張圖之后,如果家裝的時候就可以參考這些內容,也可能避免很多經驗不足的施工人員犯低級的錯誤。

最后,如果家裝中的電路出了問題,都是非常麻煩的事情,畢竟電路安裝屬于隱蔽工程,在安裝這些隱蔽工程的時候,要第一時間發現問題解決問題,不然等全部在裝修完畢之后,再發現問題的時候,就耗時耗材了。
