如何快速看懂復雜的電氣原理圖?

發布時間:2019-01-28 責任編輯:xueqi

【導讀】電路圖是電工作業中的必備操作技能。想要快速看懂復雜的電氣原理圖,除了具有一定的電工專業知識外,在看圖過程中還是需要一定的技巧。

任何復雜的電路圖都是由基本的簡單的電路圖構成的,只不過增加了更全備的保護或者設計功能更為復雜點,原理都是相通的。想要快速的看懂復雜的電路圖,你可以參考以下方法:

一,電工專業知識積累

1,首先至少要清楚電路的基本原理和電路的基本構成,特別是電氣拖動這一塊。

2,熟練掌握電氣拖動電路組成元器件的功能和作用。

例如:交流接觸器通電動作后,本身觸點會發生什么變化,相應的電路會發生什么樣的動態反應。

3,基礎電路圖積累

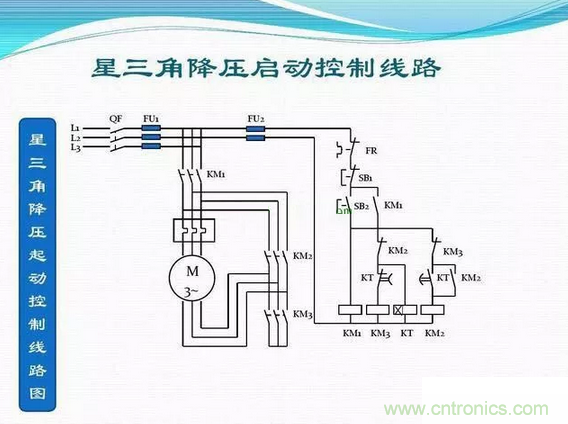

任何復雜的電路圖都是由基本電路圖構成的,你可以首先掌握基本的常用的電路,例如:電機正反轉控制電路,電機星三角降壓?jiǎn)?dòng)電路,電機雙速調節電路等等。


最好是能在自己熟練理解的基礎上畫出來,基本電路的儲備是十分重要的!

二,快速看懂復雜的電氣原理圖還需要一定要讀圖技巧。

1,快速看圖:主回路~控制回路。

先看主回路,后看控制回路。主回路動作原理相對很簡單,可以快速的把握整個電路是做什么的,這樣比較好聯想到類似的基本控制電路,這樣再去看二次控制回路就相對簡單多了。

2,快速看圖:從上到下看圖。

正規的電路圖都是從上到下逐步闡明電路的保護,控制和原理的。二次回路的控制也同樣如此,從上到下的看電路圖能夠事半功倍。

3,二次回路分部分來看

一般的電路圖都會在圖紙的右側或者下側標明相應的回路是做什么的,或者具有什么作用。

這個時候分部分來看,將控制回路分開為:保護電路,測量電路,控制電路等部分來看,有助于快速的把握原理。

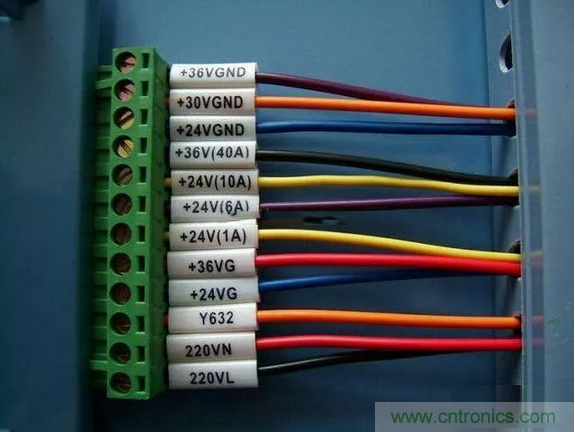

4,快速看圖需要把握線號!線號!

正規電路圖中,任何一條線,任何一個接線端子都是有線號的,線號就是導線的名字,同樣的線號就是同樣的分支和作用??焖?gòu)木€號切入看復雜的電路圖也是一個好方法。


5,最重要:電路原理+經驗儲備

平時多看圖,多理解原理,積累的多了,看圖自然就很容易,很輕松了,輕松的掌握了,復雜的自然不在話下。

當然還有很多其他的快速看圖的方法,純經驗!說的不恰當?shù)牡胤竭€請師傅們及時斧正,感謝!歡迎關注,一起交流學習電氣電工知識!
