4步輕松搞掂超級電容器漏電流測量

發(fā)布時間:2019-01-22 責任編輯:xueqi

【導讀】超級電容器有非常高的電阻值,但仍然有漏電流產生。漏電流相當于將超級電容器維持在規(guī)定電壓值所需的充電電流。 該漏電流的測量結果將受溫度、器件充電電壓及其老化條件的影響。

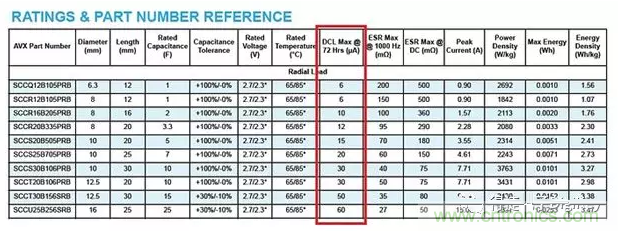

大多數超級電容器數據表顯示了在額定直流電壓和室溫下的漏電流性能,例如AVX的SC系列超級電容器的信息。

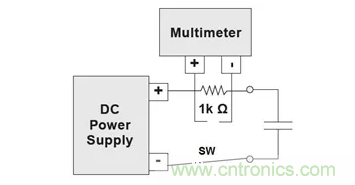

下面是通過使用電阻和內阻阻抗較高的萬用表來測量超級電容漏電流的步驟,以測試電路圖:

1. 以超級電容的額定電壓在常溫(25°)下充電72小時。
2. 斷開開關SW(約10分鐘),讓超級電容溫度和內部結構穩(wěn)定。
3. 合上開關,用一個內阻阻抗較高的萬用表測量電阻(電阻值已知,便于計算)兩端的電壓。
4. 漏電流DCL = V/R。
