中間繼電器接線圖解

發布時間:2019-01-12 責任編輯:xueqi

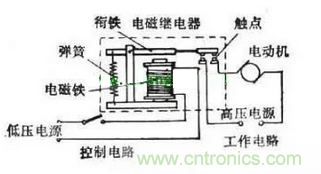

【導讀】繼電器(Relay)通俗來說就是用小電流控制大電流。由控制回路和負載回路組成在自動控制電路中,相當于自動開關。用于控制電路,保護電路,轉換電路。中間繼電器型號眾多,型號不同接線也不相同。



繼電器主要分為一般繼電器和固態繼電器。一般繼電器把控制信號轉換成機械式動作的電磁鐵和開關電氣的開關構成。而中間繼電器是最基本的繼電器。


中間繼電器接線步驟教程

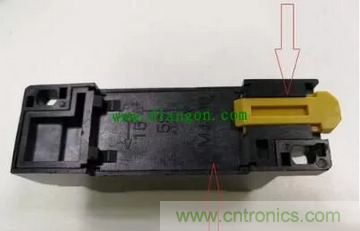

1、在沒有萬用表的情況下,我們要如何確認好繼電器的供電線圈,這里有小技巧,在繼電器底座上有指示,有箭頭的方向就是控制方向,沒有箭頭的方向就是線圈方向;

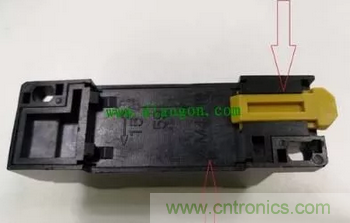

2、還有一個技巧就是在彈簧卡位方向就是線圈供電!這樣辨別后,我們開始通根據繼電器規格要求的電壓開始通電,判斷正確就可以聽到塔塔的吸合聲,正負極接對里面的LED還會亮!

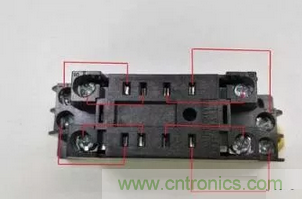

3、確認好線圈后,我們開始進行開關腳位分辨!如圖所示!

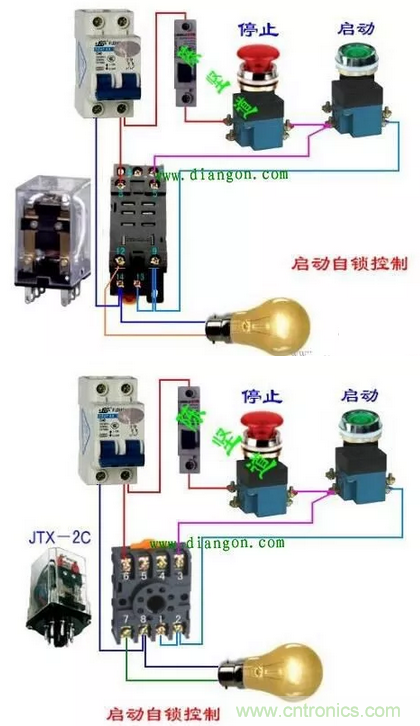

4、繼電器對好腳位插上去,位置就如圖所示!非常簡單!


5、由于繼電器是透明的,很容易就分辨出常開常閉!


6、當線圈正負極接對,里面的LED就會亮,同時繼電器吸合!
