變壓器連接組別：變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法。



常見變壓器高壓側有三角形和星型接法，低壓側也有三角形或星型接法；這幾種接法相組合，加上高壓側和低壓側電壓形成一定的角度差；再加上高低壓側中性點有接地和不接地兩種方式，這就構成了變壓器連接組別的所有要素。



舉個簡單的列子，我們常見的變壓器銘牌上標的連接組別：Dyn11,這是什么意思呢，高壓側和低壓側如何接線？等你理解了變壓器連接組別的規律，任何銘牌你一看便知。技術文章有點生澀難懂，希望大家耐心讀完，知識是一點一點積累的。

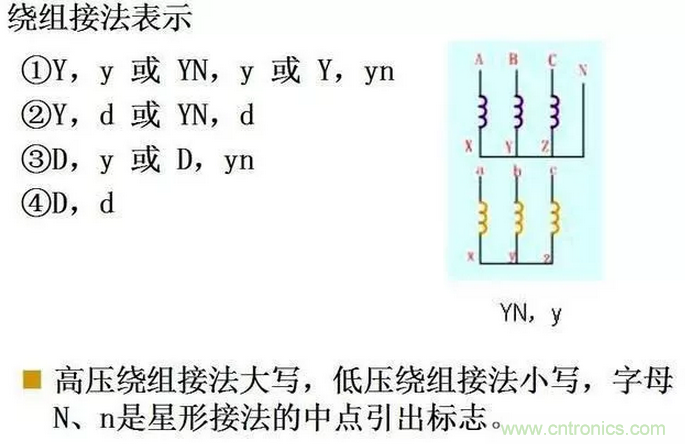

IEC標準中規定了變壓器繞組聯接組的最新表示方法。即三相變壓器繞組，連接成星形、三角形、曲折形時對于高壓繞組則分別用Y、D、Z表示；對于中、低壓繞組則分別用小寫字母y、d、z表示。



如果是星形或曲折形聯結有中性點引出時，則分別用YN或ZN，yn或zn表示。變壓器按高壓、低壓繞組聯結的順序組合起來就是繞組的聯結組。今天主要講解Y和D型接法，Z型接法比較少見，我們通過Y和D型完全可以理解。通過典型的幾種接法，讓大家迅速的理解。

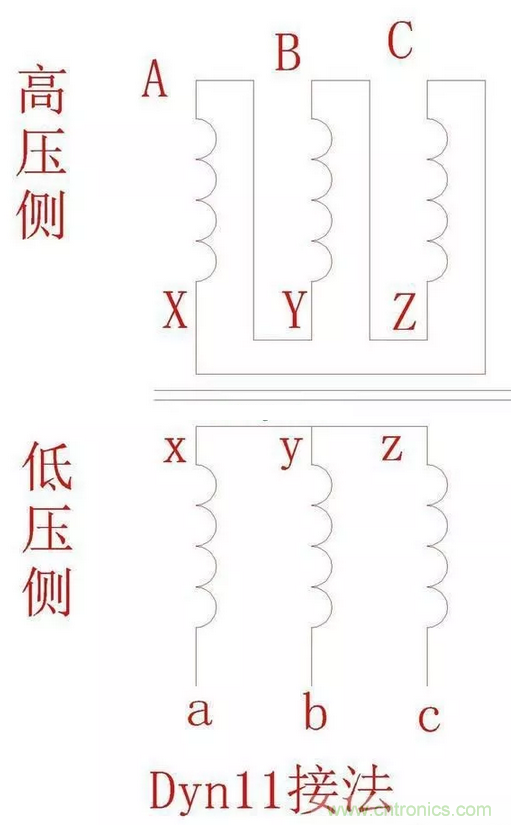

1.Dyn11的意義：D:高壓側三角形接法，y：低壓側星型接法；n：低壓側中性點引出；11：高低壓差相位差30度。



使用場合：單相不平衡電流超過額定電流的25%，即單相負載多；系統有較大的諧波存在，有消諧作用；



Dyn11

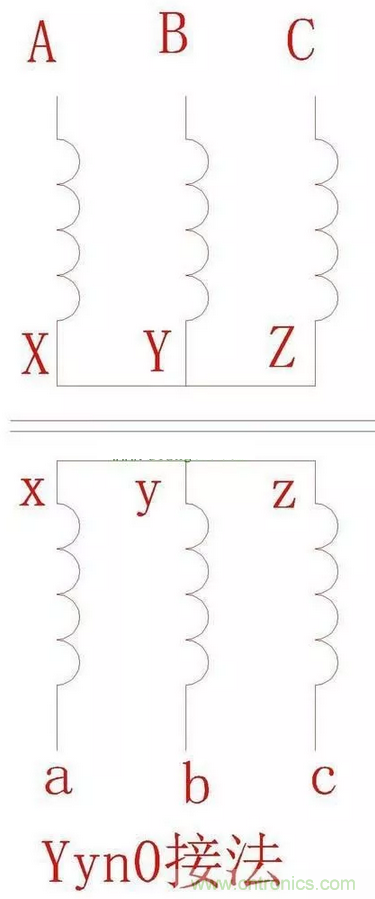

2.Yyn0的意義：Y：高壓側星型接法，無中性點引出；y：低壓側星型接法；n：中性點引出；0：高低壓差位差0度。



使用場合：三相負荷基本平衡；供電系統諧波不嚴重；常用于10KV系統。



Yyn0

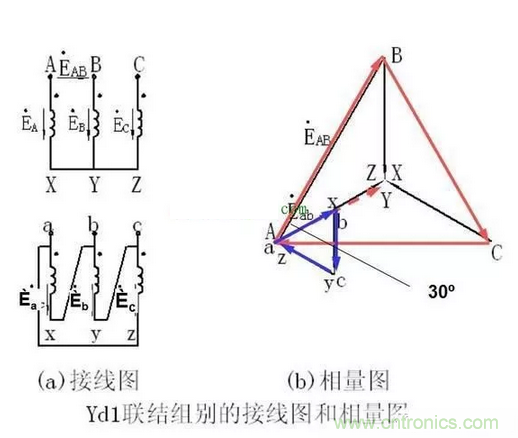

3.Yd1意義：Y:高壓側星型接法；d：低壓側三角形接法；1：高低壓差相位差30度。



使用場合：35KV配電系統。





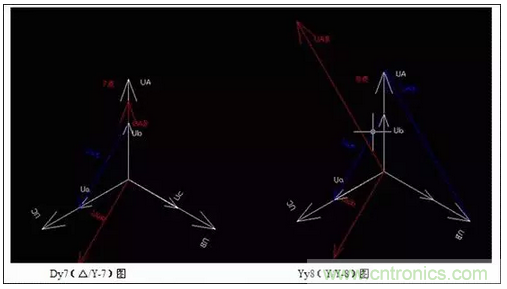

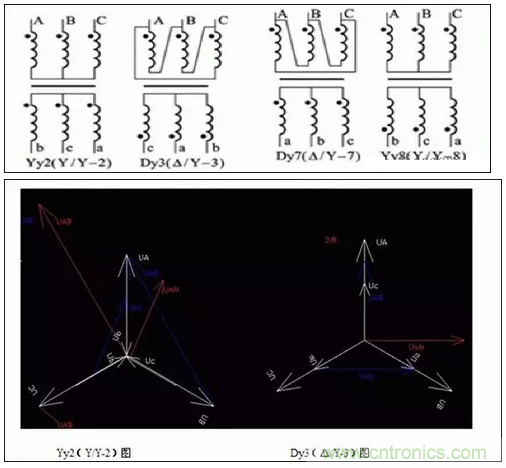

三相變壓器在電力系統和三相可控整流的觸發電路中，都會碰到變壓器的極性和聯接組別的接線問題。變壓器繞組的聯接組，是由變壓器原、次邊三相繞組聯接方式不同，使得原、次邊之間各個對應線電壓的相位關系有所不同，來劃分聯接組別。通常是采用線電壓矢量圖對三相變壓器的各種聯接組別進行接線和識別，對初學者和現場操作者不易掌握。而利用相電壓矢量圖來對三相變壓器各種聯接組別進行接線和識別，此種方法具有易學懂、易記牢，在實用中即簡便又可靠的特點，特別是對Y/△和△/Y的聯接組，更顯示出它的優越性。下面以實例來說明用相電壓矢量圖對三相變壓器的聯接組別的接線和識別的方法。



1、用相電壓矢量圖畫出Y/△接法的接線圖



首先畫出原邊三相相電壓矢量A、B、C，以原邊A相相電壓為基準，順時針旋轉到所要求的聯接組。

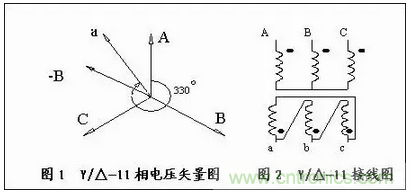

如圖1所示，Y/△-11的聯接組別，順時針旋轉了330°后再畫出次邊a相的相電壓矢量，此a相相電壓矢量在原邊A相與B相反方向-B的合成矢量上，由于原次邊三相繞組A、B、C和a、b、c相對應，我們把次邊a相繞組的頭連接次邊b相繞組尾，作為次邊a相的輸出線，由此在三角形接法中，只要確定了次邊a相的連結，其他兩相的頭尾連接順序和引出線就不會弄錯。因此根據原次邊相電壓矢量便可畫出Y/△-11組接線圖，如圖2所示。





2、用相電壓矢量圖來識別Y/Δ 接法的聯接組別

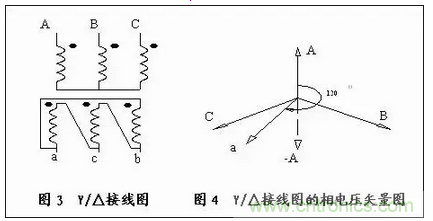

如要識別圖3所示的Y/△接法的聯接組別，首先畫出原邊相電壓矢量A、B、C，根據圖3的接線圖可以看出，次邊a相繞組的尾連接C相繞組的頭作為次邊a相的輸出線，由于次邊a與原邊A同相位，我們把次邊a相相電壓矢量畫在原邊相電壓C和-A的中間，以原邊A相為基準，順時針旋轉次邊a相，它們之間的夾角為210°，由此這個接線圖是Y/△-7組，見圖4。





3、用相電壓矢量圖畫出△/Y接法的接線圖



首先畫出次邊a、b、c三相相電壓矢量圖，以次邊a相相電壓矢量為基準，逆時針旋轉到所要求聯接組，再根據此矢量圖畫出該組別的接線圖。

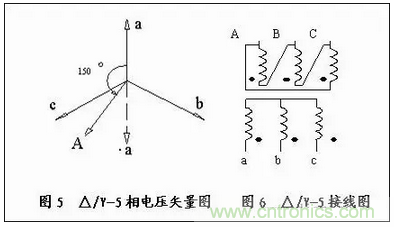

如圖5所示，先畫出△/Y-5組的矢量圖，再逆時針旋轉150°，畫出原邊A相相電壓矢量，此A相相電壓矢量上，因此根據此矢量圖便可畫出△/Y-5組的接線圖可知，次邊a、b、c三個頭作為a、b、c三相的輸出端，原邊A的尾C的頭，B的尾接A的頭，C的尾接B的頭分別作為A、B、C三相的輸出端，見圖6。





4、用相電壓矢量圖，識別△/Y接法的聯接組別



首先畫出以次邊a、b、c三相電壓為基準的矢量圖，再根據原邊繞組的接法，只要將A相畫在次邊矢量上，以原邊A相順時針旋轉到次邊a相之間的夾角是多少，就知道該△/Y的接線圖它屬于第幾組。

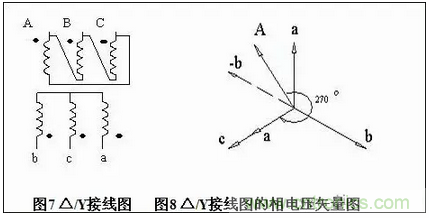

如圖7所示，識別圖中△/Y的接線圖它屬于幾組，根據上面的方法，畫出次邊a、b、c三相相電壓矢量圖，從接線圖中可以看出原邊A相繞組的頭連接B相繞組的尾作為原邊A相引出線，因此我們把原邊相電壓矢量A畫到次邊矢量a和-b中間，而次邊C相繞組的頭作為次邊a相輸出，因此我們把次邊矢量C當成是矢量a調相來使用，然后以原邊A相順時旋轉到次邊a相，它們的夾角為270°，因此這個接線圖為 △/Y-9聯接組，見圖8。





由此可見，用相電壓矢量圖來對三相變壓器各種聯接組別進行接線和識別的方法簡單易學，卻在現場實踐過程中具有很高的實用價值。
