如何判斷電路中負反饋的類型?

發布時間:2018-12-17 責任編輯:lina

【導讀】在放大電路中加入負反饋可以提高放大器的很多性能指標,譬如提高放大器的輸入阻抗,降低輸出電阻,擴展放大器的頻響,提高閉環增益的穩定性,故現在的放大電路一般都根據實際需要加入各種負反饋。

在放大電路中加入負反饋可以提高放大器的很多性能指標,譬如提高放大器的輸入阻抗,降低輸出電阻,擴展放大器的頻響,提高閉環增益的穩定性,故現在的放大電路一般都根據實際需要加入各種負反饋。由于不少初學者不會判斷電路究竟屬于哪一種負反饋,這里我們就來詳細介紹一下如何判斷負反饋的類型。



1、電壓負反饋與電流負反饋的判斷



判斷一個放大電路是電壓負反饋和電流負反饋時,可以看一下,若反饋信號是直接從放大電路輸出端引出的,則為電壓反饋;若是從負載電阻靠近地端的一側引出的為電流反饋。



2、串聯負反饋和并聯負反饋的判斷。



判斷一個放大電路為串聯負反饋還是并聯負反饋,可以看輸入信號和反饋信號若是分別加在放大器的同相輸入端和反相輸入端,則為串聯負反饋;若兩個信號都是加在放大器的反相輸入端,則為并聯負反饋。知道了基本的判斷方法后,我們可以來看看下面兩個電路是哪種負反饋。



如何判斷電路中負反饋的類型?

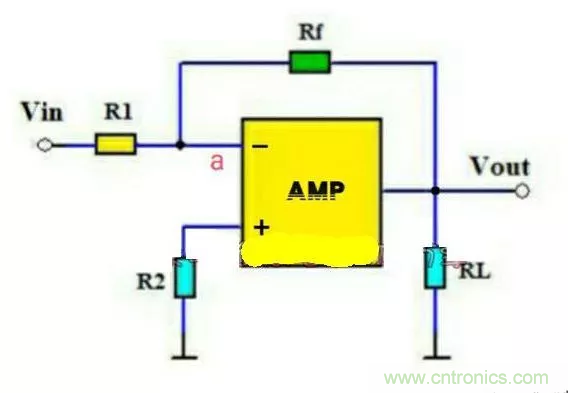

電壓并聯負反饋電路。



上圖中,電阻Rf為反饋電阻,輸出電壓Vout信號可以通過此電阻反饋到輸入端一部分,由于反饋信號直接從放大器的輸出端引出,故本電路為電壓負反饋;由于輸入信號Vin和反饋信號同時加在放大器的反相輸入端a點,故電路為并聯負反饋。從以上判斷可知,本電路為電壓并聯負反饋電路。



如何判斷電路中負反饋的類型?

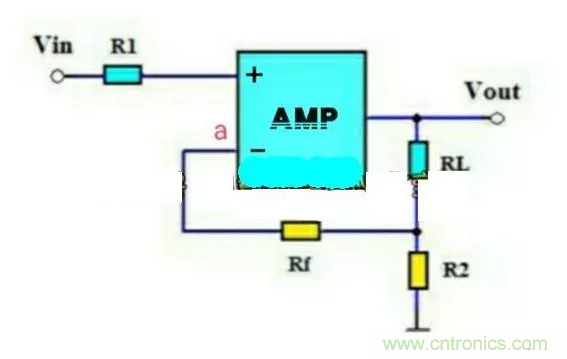

電流串聯負反饋電路。



上圖電路中,Rf為反饋電阻,反饋信號從負載RL的下端引出,通過Rf加至放大器的反相輸入端,故電路為電流負反饋;由于反饋信號是加在放大器的反相輸入端,而輸入信號Vin是加在放大器的同相輸入端,故為串聯負反饋。綜上,這個放大電路為電流串聯負反饋電路。
