電流互感器能控制電流繼電器嗎?

發布時間:2018-12-21 責任編輯:xueqi

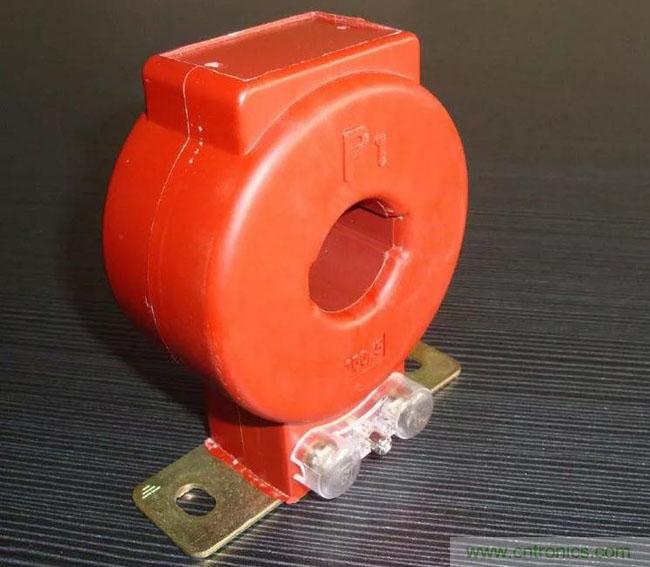

【導讀】電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次側繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的二次側回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來使用 ,二次側不可開路。

首先要說的是利用電流互感器二次側控制電流繼電器是可行的,則是在負載電流很大且沒有合適的大容量電流繼電器與之匹配的情況下,才可以考慮,原因是在自動化控制中,只要功能達到要求,所用的元器件越少越好,這樣會降低故障率,系統也會穩定可靠運轉。

由于電流互感器二次側不能開路,所以在使用時,電流繼電器的線圈與互感器二次惻連接時一定要可靠連接,同時不得裝設短路和過載保護裝置。還要考慮在線圈兩端并接阻容電路(以防電流繼電器線圈燒斷),否則,電流互感器二次側會產生高壓。


選型時可根據負載電流和已有的電流繼電器的允許的最大電流值。

如負載電流是100A,電流繼電器最大允許電流3A,那么就不能選100/5的電流互感器(一次電流100A時,二次惻電流為5A),而應選200/5的電流互感器,理由是負載電流100A時,互感器二次側電流為2.5A,低于電流繼電器的最大允許值,又電流繼電器動作電流一般都是可以調整。

需要大于額定電流動作,選過流繼電器。需要小于額定電流動作,選欠流繼電器。再根據額定電流選配具體型號。
