變壓器,電感器等磁性元器件的分布參數

發布時間:2018-12-03 責任編輯:xueqi

【導讀】磁性元件技術對功率變換器是十分重要的;磁性元件的分布參數對電路性能(效率,功率密度和可靠性)具有重要的影響;從磁性元件內部的磁場、電場和渦流場層次,可以更深入完整地理解磁性元件的各項參數。

功率變換器中的功率磁性元件


作用:起磁能的傳遞和儲能作用,必不可少的元件
特點:體積大,重量大,損耗大,對電路性能影響大
挑戰:對變換器功率密度影響很大,成為發展瓶頸
功率變換器技術與磁性元件
拓撲:正激,反激,推挽,全橋移相,LLC,等,磁集成,磁耦合;
控制:控制芯片+控制電路,變壓器環節+濾波器環節;
封裝:PCB繞組,繞組+同步MOS, 超薄磁元件;
元件:有源器件,電容,磁性元件(設計+定制);
仿真:電路模型,器件模型(IC, MOS, Diode, Cap, 磁性元件);
電磁兼容:布板,EMI濾波器, 分布參數, 近場耦合;
制造:自動化, 磁性元件(人工制作)
品質:磁性元件測試,失效分析。

磁性元件的模型


變壓器模型

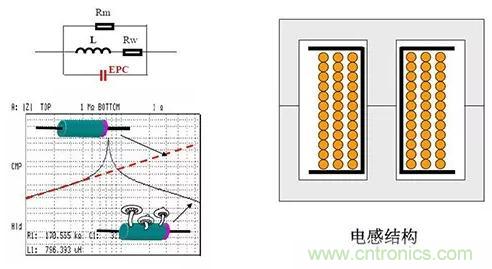

電感器模型

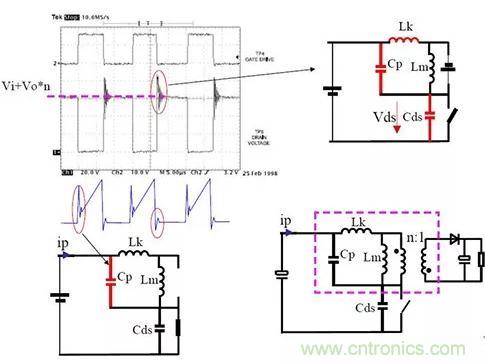

反激變換器實際工作波形


DCM下波形與變壓器參數


CCM下波形與變壓器參數

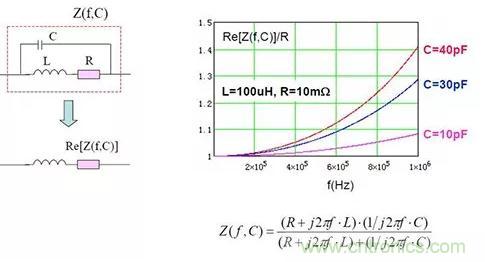

電感分布電容EPC對損耗的影響

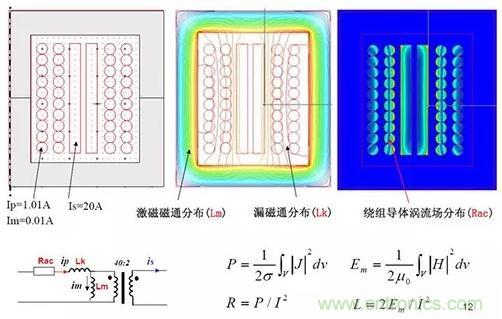

變壓器中的磁場/渦流場分布特性


銅箔導體的渦流損耗特性


降低變壓器的繞組損耗--基本結構考慮

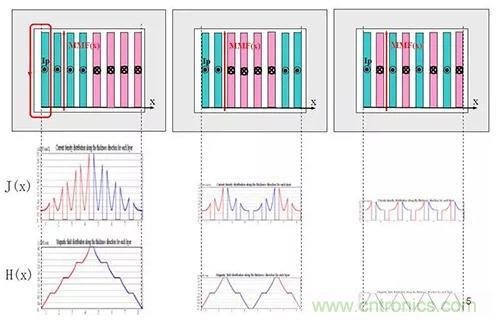

不同繞組結構的磁場和電流密度分布


繞組的分布電容EPC


電感繞組分布電容的形成機理
電感繞組不同繞法對分布電容的影響


分布電容計算的基本方法


線圈分布電容的近似理論計算


多層線圈的分布電容


帶屏蔽層的繞組分布電容

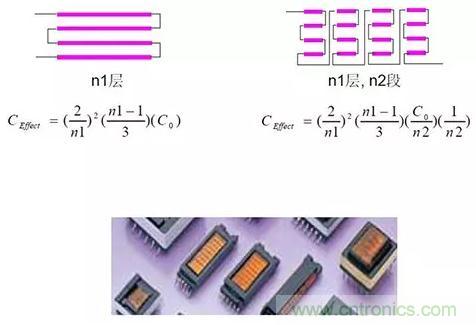

分段繞組的分布電容特性


變壓器內部的電荷分布情況與分布電容

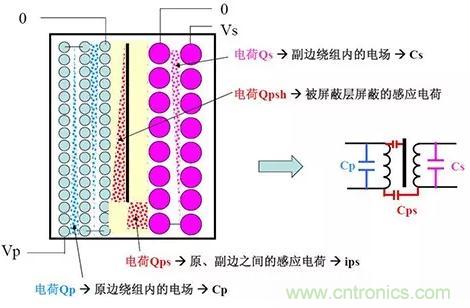

有屏蔽層變壓器內部的電荷分布情況

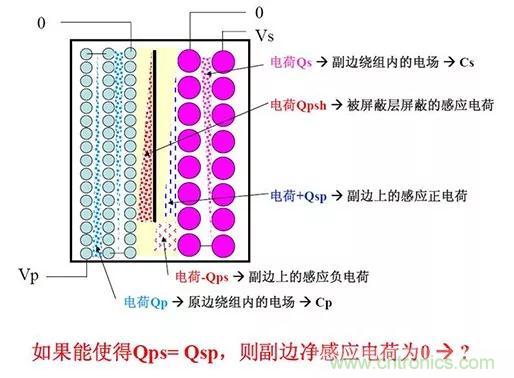

變壓器副邊電荷的抵消設計
