辨識電路中電容的經驗和技巧
發布時間:2018-11-22 責任編輯:xueqi
【導讀】電容器是電子設備中大量使用的電子元件之一,廣泛應用于電路中的隔直通交,耦合,旁路,濾波,調諧回路, 能量轉換,控制等方面。你知道如何快速辨識電路中的電容嗎?
一、電容在電路中的標識
電容在電路中的標識一般以字母“C”開頭,在“C”的后面敷以數字,以表示電容在電路中的序號,例如圖中的C103,C104.就是指這個電路中的第103個,104個電容。
當然,電路中不同元器件的序號表示方法可能不同,有的電路中可能會是這樣的,C103,C203,一般是按照不同的模塊單元或者功能模塊進行標識的。C103和C203分別是兩個不同單元模塊里面電容的編號,都是從1開始的。
二、貼片電容的識別

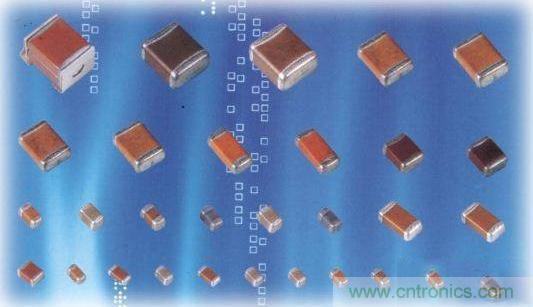

對于無極性的貼片電容一般通體顏色一樣(除了兩端的焊盤顏色),并且表面沒有數字或字母的標識,這是與電阻等貼片元件的不同之處,電阻一般正反兩面顏色不同,并且電阻正面有數字或字母來標識阻值。不過電感也是通體顏色一樣,也是沒有字母或數字標識的。

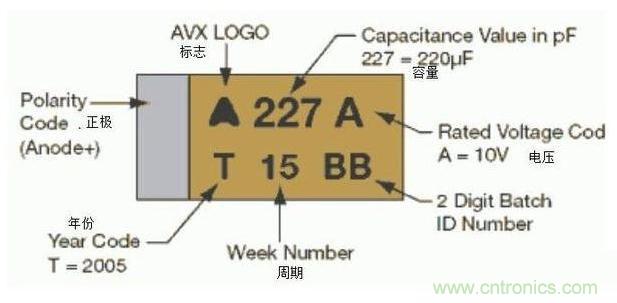

但是如果是貼片的鉭電容或電解電容,會在表面有字母或數值標識。
