【導讀】色環電阻是在電阻封裝上（即電阻表面）涂上一定顏色的色環，來代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的標準。色環電阻現在應用還是很廣泛的，如家用電器、電子儀表、電子設備中常?？梢砸姷健５捎谏h(huán)電阻比較大，不適合現代高度集成的性能要求。那么，快速識別色環電阻的方法有哪些呢？
色環電阻口訣
棕一紅二橙是三，四黃五綠六為藍，七紫八灰九對白，黑是零，金五銀十表誤差。
電阻阻值的測量方法
通常使用的是伏安法，就是利用歐姆定律：R=U/I來測量電阻值；而色環電阻是指可以直接通過對色環來計算阻值的電阻。常見的色環電阻有四色環、五色環或六色環，色環標示主要應用在圓柱型的電阻器上，如：碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻等。
快速識別色環電阻
在工作中快速識別色環電阻的阻值，是一項基本的技能，必須快速掌握。

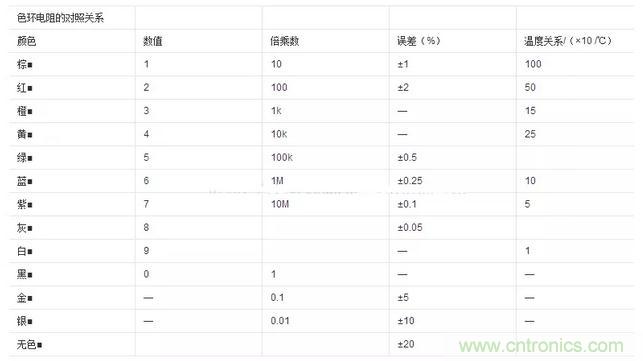

六色環電阻讀數方法
六色環前五環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。
五環電阻讀數方法
第一條色環：阻值的第一位數字;
第二條色環：阻值的第二位數字;
第三條色環：阻值的第三位數字;
第四條色環：阻值乘數的10的冪數;
第五條色環：誤差(常見是棕色，誤差為1%)

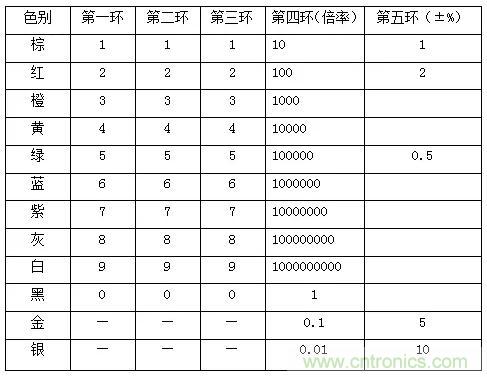

五環電阻如何進行讀數操作？這個表格一定要掌握。

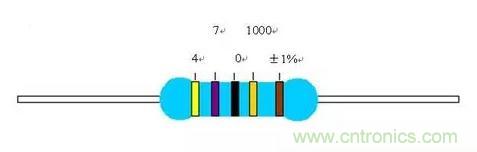

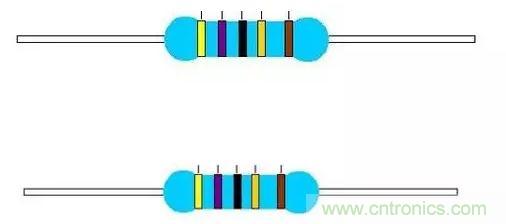

首先，要知道哪個是第一位數；如下圖，顏色有五種，所以是五環。根據五環電阻的讀數方法，然后我們要知道哪個是第一色環，大家注意看區別，一邊四種顏色的距離靠得近，另一色環就離得遠一些；因此從左到右，我們就知道第一色環為黃色，依次為紫色，黑色，橙色，棕色。
所以，黃色在第一環就是4，第二環紫色為7，第三環黑色是0，第四環就是乘積了10的3次方也就是1000，第五環是誤差了棕色為±1%。現在我們來計算阻值：470*1000=470K，然后誤差是±1%，所以阻值的范圍是在465.3K—— 474.7K之間，其阻值都是正常的。
如：一個電阻第一環為紅、第二環為紅、第三環為黑、第四環為黑、第五環為棕色，則其阻值為：紅：2；紅：2；黑：0；黑：1倍；棕：±1%。
所以該電阻的阻值為：220*1=220Ω，誤差為：±1%。
在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯。在識別時可運用如下技巧加以判斷，具體內容如下：
技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環。常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中可以 按照色環之間的間隔加以判別。比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為100×104Ω=1MΩ。誤差為1%。屬于正常的電阻系列值;若是反順序讀：棕、黃、黑、黑、棕，其值為140×100Ω=140Ω，誤差為1%。顯然，按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。
有些五色環電阻兩頭金屬帽上都有色環，遠離相對集中的四道色環的那道色環表示誤差，是第五條色環，與之對應的另一頭金屬帽上的是第一道色環。讀數時從它讀起，之后的第二道、第三道色環是次高位、次次高位，第四道環表示10的多少次方。
例如：某電阻色環電阻順序為：紅(2)-黑(0)-黑(0)-黑- 棕，則它表示該電阻阻值為：200 &TImes; 10(0次冪)Ω。
再如：棕-黑-黑-紅-棕，表示該電阻阻值為：100 &TImes; 10(2次冪)Ω = 10000Ω = 10KΩ。
可見，四色環電阻誤差為5-10%，五色環常為1%，精度提高。
例如：有電阻 黃紫紅橙棕 前三位數字是 472，第四位表示 10 的 3 次方，即1000;阻值為：472&TImes;1000歐 = 472千歐，即472KΩ。

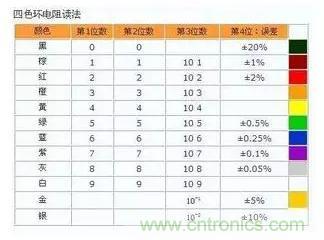

四環電阻讀數方法

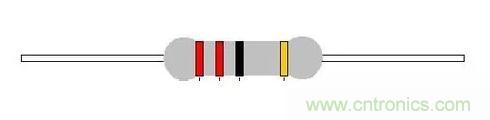

現在我們來認識四環電阻如何來進行讀數操作。首先，四環和五環的區別在于，少了一環為有效數學而已；其它的讀法差不多，按照上面的表格操作就好了，我們知道第一位顏色是紅色，依次為紅色，黑色，橙色。
從左向右數，第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值倍乘的數；第四道色環表示阻值允許的偏差（精度）。
如：一個電阻第一環為紅色、第二環為紫色、第三環為棕色、第四環為金色，那么：紅色：2；紫色：7；棕色：10倍；金色：±5%；
所以該電阻的阻值為：27*10=270Ω 精度為：±5%。

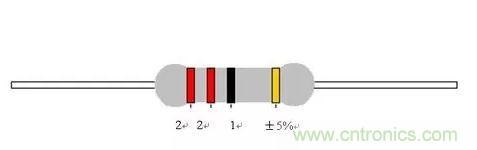

紅色在第一環就是2，第二環紅色為2，第三環黑色是乘積10的0次方也就是1，第五環是誤差了金色為±5%，現在我們來計算出來阻值是多少22*1=22歐，然后誤差是±5%，所以阻值的范圍是在20.9R—— 23.1R之間，其阻值都是正常的。
電阻的主要參數有：
1、標稱阻值：標稱在色環電阻上的電阻值。標稱值是根據國家制定的標準系列標注的。不是所有阻值的色環電阻都存在。單位：Ω、kΩ、MΩ。
2、允許誤差：色環電阻的實際阻值對于標稱值的最大允許偏差范圍。誤差代碼：F 、 G 、 J、 K…
3、額定功率：指在規定的環境溫度下，假設周圍空氣不流通，在長期連續工作而不損壞或基本不改變色環電阻性能的情況下，色環電阻上允許的消耗功率。常見有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W。
