如何計算三極管基極驅動電阻?

發布時間:2018-10-23 責任編輯:xueqi

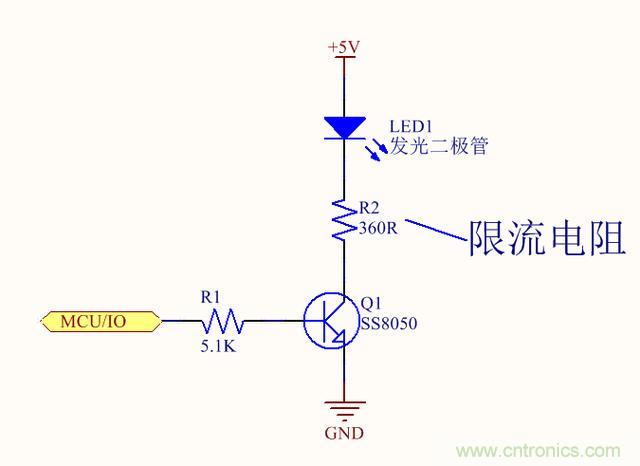

【導讀】三極管電路設計是我們每個入行的電子工程師必然會碰到的設計。因?yàn)槲覀兘?jīng)常需要用到三極管來進行電平轉換,信號放大,控制各種功率器件?,F(xiàn)在我們拿常見的LED燈珠控制電路來分析,你只要明白了其中的原理,就不再難計算三極管基極電阻了。


1,先來確定基本量

MCU/IO:控制信號多來源于MCU,因此多為3.3V電平(當然5V同理推算)

三極管 :SS8050

LED供電:取5V

未知量:R1,R2電阻值

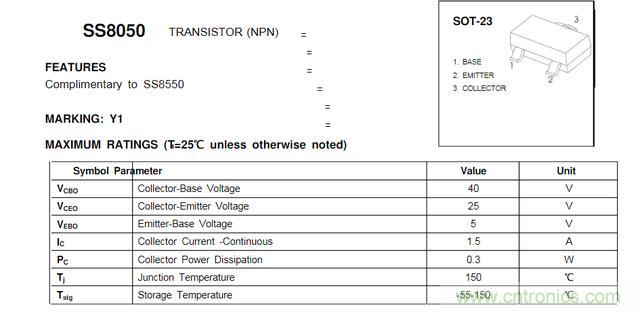

(1)我們先來看下SS8050的幾個基本參數


最大耐壓Vceo=25V,足夠應用于5V供電系統中;最大集電極電流Ic=1.5A,足夠我們的LED燈使用。

三極管增益:


放大倍數最小基本都在50倍左右,我們?nèi)?0倍計算。

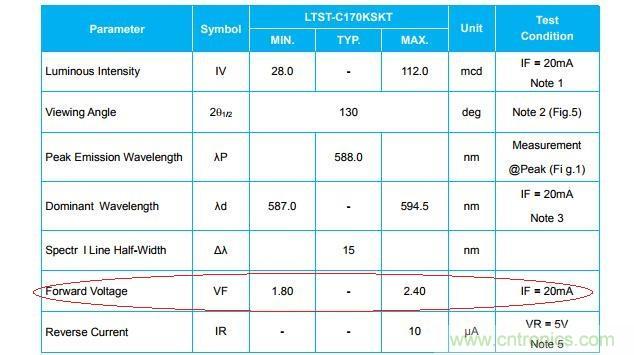

(2)再看一個LED燈珠(Φ5直徑)的手冊


從數據表可看出,當LED燈流過20mA時,燈的壓降在1.8~2.4V之間。那我們?cè)O(shè)計的LED燈要流過多少電流呢?其實20mA的時候已經非常亮了,如果只是為了普通的指示,根據工程經驗流過5~10mA就可以了,我們?nèi)?0mA,LED燈壓降約為1V。

2,計算電阻R1,R2

輸入信號有了,放大倍數有了,流過燈電流有了,這時就只剩下兩個電阻要選了。

(1)先算LED燈限流電阻R2阻值


公式解析:供電5V減去三極管飽和壓降0.28V再減去LED燈發光時壓降約為1V,得出值再除以流過LED燈的電流10mA,則為所需電阻值。當然了電阻取值大點小點只會微弱影響通過LED燈電流,發光度不會有明顯變化,我們?nèi)?60的電阻。三極管飽和壓降差異不是那么大,基本在0.2~0.5V之間,0.3V居多。

(2)再計算基極驅動電阻R1值


注解:13K為計算出來的最小電阻值,但為了三極管可靠地進入飽和狀態,我們?nèi)≈当M可能比13K要小點。取5.1K,畢竟此時流入基極的電流13K或5.1K都非常小了,對損耗功率可以幾乎不計,因此保險起見取小點電阻值也無防。

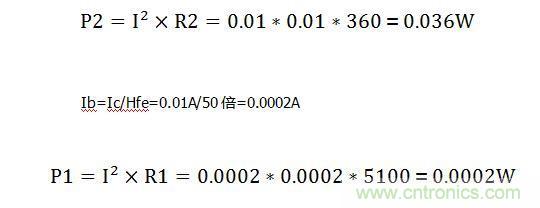

(3)電阻功率計算


功率都很小選個0805(1/8W)封裝以上就可以。

只要懂得了三極管的放大原理,就不再難計算。
