智能手機中鉭電容的替換方案(嘯叫對策M(jìn)LCC篇)
發布時間:2018-08-09 責任編輯:xueqi
【導讀】智能手機的GSM用PA電源中搭載鉭電容的例子有很多。本文將對智能手機上搭載的鉭電容(以下稱為Ta電容器)替換為多層陶瓷電容器(以下稱為MLCC)進行評估。
1、于評估對象

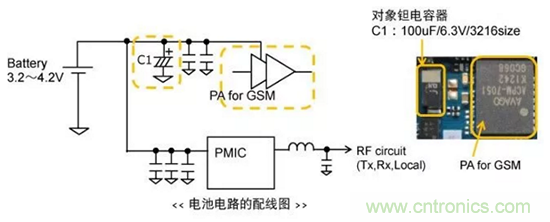

購買市場上出售的智能手機進行評估。電池電路的配線圖的一部分(本公司自行解析的結果)如下圖所示。
如圖所示,Ta電容器連接在GSM用PA的電源附近。
2、Ta電容器的替換方案

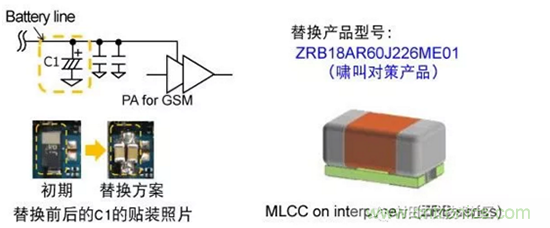

替換方案如下所示。替換產品選擇嘯叫對策用MLCC、ZRB18系列。如下面貼裝照片所示,貼裝面積減少50%。
【替換方案】
C1:Ta電容器100uF/3216size×1pcs→ 嘯叫對策用MLCC 22uF/6.3V/1608size×2pcss
3、Ta電容器替換評估
替換前后對以下特性進行了確認。
1)發射特性
PA電源的電容器會影響發射信號質量,在替換電容器時需要確認發射特性。
2) 電壓變動
因?yàn)殡娫淳€的阻抗發生變化,噪聲重疊也有可能發生變化,所以需要確認電源線的電壓變動。
3) 嘯叫評估
GSM PA是在可聽頻率(217Hz)下的突發模式工作,所以需要進行嘯叫評估。在此,對音壓級進行評估。
4、發射特性和電壓變動評估
在下圖的測量中,進行發射特性和電壓變動的評估。
?發射特性的結果(1)

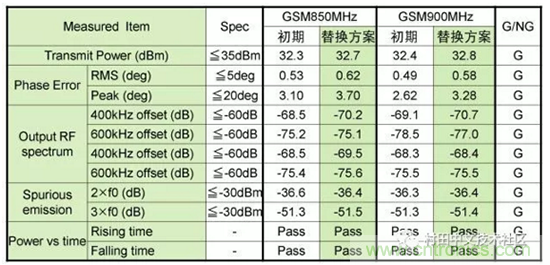

<發射特性 GSM850MHz GSM900MHz mode>
替換后的發射特性滿足GSM標準!
?發射特性的結果(2)

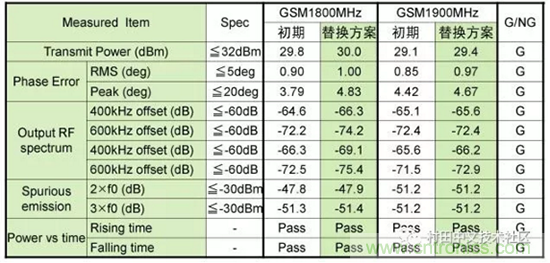

<發射特性 GSM1800MHz GSM1900MHz mode>
替換后的發射特性滿足GSM標準!
?電壓變動結果(1)
<GSM850MHz模式、GSM900MHz模式的電壓變動結果>
重疊在電源線上的噪聲等級變小?。?(改善7~8%)
?電壓變動結果(2)

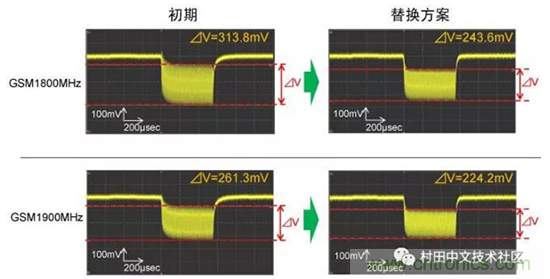

<GSM1800MHz模式、GSM1900MHz模式的電壓變動結果>
重疊在電源線上的噪聲等級變小?。?(14~22%改善)
5、嘯叫評估

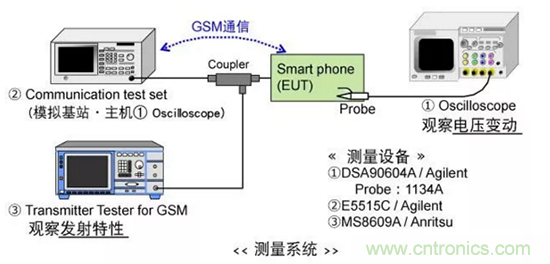

用下圖所示的測量系統評估音壓級。
評估時,首先評估相同容量的通用品MLCC,然后評估了嘯叫對策產品。

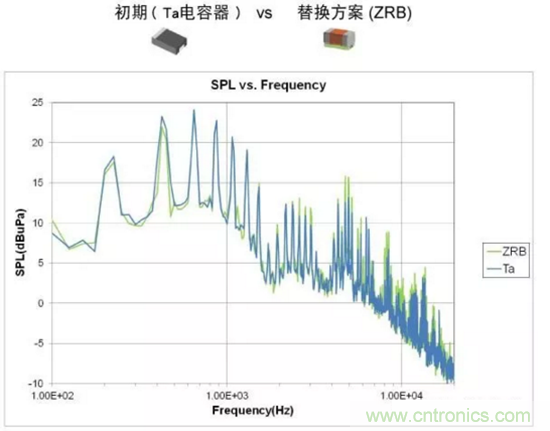

【音壓級的結果】
音壓級改善幾乎相同。(無顯著性差異)
6、評估結果總結
對連接在電池電路的GSM用PA電源線的Ta電容器的替換評估。
本次置換評估中,對GSM通信時的①發射特性、②蓄電池的電壓變動和③嘯叫進行評估。
1)發射特性
發射特性與初期幾乎一致。符合GSM標準。
2) 電壓變動評估
電壓變動⊿V比初期小7~22%。
3) 音壓級評估
音壓級和使用Ta電容相比實現了同等水平。
7、替換成MLCC的優勢
還有其他替換成MLCC的優勢嗎?如下所示。

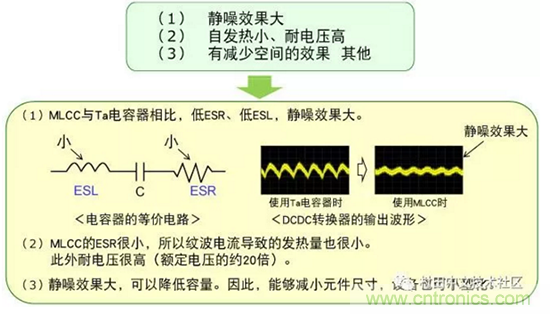

【特性方面的優勢】
由上圖可知,大于100kHz頻率時,與Ta電容器(MnO2) 100uF相比,盡管MLCC 22uF的靜電容量小,但其阻抗更小。這是因?yàn)镸LCC的ESR、ESL更小。
可以說在高頻帶域,MLCC的靜噪效果更佳明顯!!

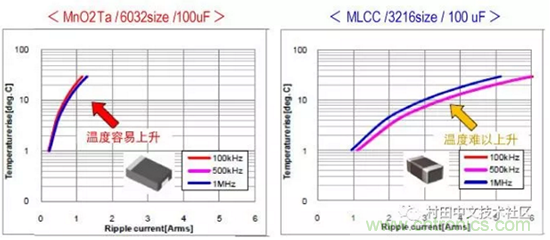

【自發熱(縱軸) vs. 紋波電流(橫軸)】
MLCC因?yàn)榈虴SR,所以自發熱變小。

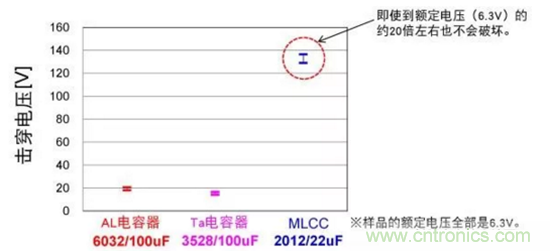

【直流擊穿電壓特性】
MLCC耐異常電壓!!
8、總結
對GSM用PA電源線的Ta電容器的替換進行評估。
此外,為您介紹了替換成MLCC的優勢。
發射特性•電壓變動•嘯叫對策
電壓變動⊿V比初期改善7~22%。
發射特性與初期幾乎一致。符合GSM標準。
音壓級和初期具有同等水平。
替換成MLCC的優勢
MLCC因?yàn)榈虴SR•ESL,所以靜噪效果明顯。
MLCC因?yàn)榈虴SR,所以自發熱小。
MLCC耐電壓高。
本文的替換方案如下所示。
替換方案 C1:Ta電容器100uF/3216size×1pcs → 嘯叫對策用MLCC 22uF/6.3V/1608size×2pcs
替換產品型號:ZRB18AR60J226ME01
置請考慮替換方案。
