淺談無源濾波電路常用的五種電路形式

發布時間:2018-08-08 責任編輯:lina

【導讀】濾波是信號處理里面比較重要的一個環節,通常減少直流當中的交流成分并獲得比較平滑的直流電,在整流之后都要經過濾波電路,濾波常用的元器件是電容、電阻以及電感,這三個均屬于無源器件,下面介紹無源濾波電路常用的五種電路形式。

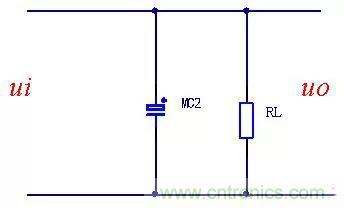

一、電容濾波

在輸出端并聯一個電容,這種電路較為簡單,只有一個一般比較大的電解電容,輸出電壓隨著輸出電流變化而變化,外特性比較軟,輸出特性很差,因此適用于負載電流變化不大的電路,同時負載電流不是很大的場合;為了減少脈動成分,有時候會并聯一大一小的電容。

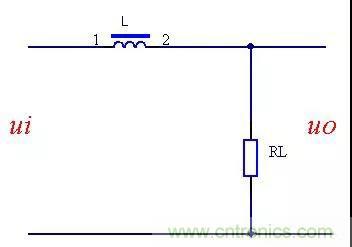

二、電感濾波

電感濾波就是接入一個電感,由于電感有自感效應,當通過電流時候,電感兩端會產生電動勢來阻值電流的變化,因而能夠起到起到濾波作用,隨著電流的增加,一部分將儲存在電感當中使電流緩慢增加;與此同時,當電流減小的時候,反向電動勢又反過來阻礙它的減小,最終的結果是得到比較平滑的直流電,同時它的外特性也比較硬,因此適用于大電流的負載


三、復式濾波


1、LC型濾波(倒L濾波)

LC濾波就是由電感和電容組成,為了減小紋波電壓,通常加一個負載與電容并聯接入電路當中,這樣經過電感、電容濾波后再輸出負載端得到一個平滑的直流電,這種濾波在電流變化波動變化時候也能起到很好的濾波效果

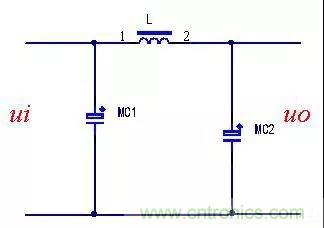

2、LC-π型濾波

這種濾波在LC型濾波基礎上再加一個電容,因此對輸出電壓的脈動更小,它的濾波效果比LC型濾波效果更好,但與此同時整流二極管的充擊電流也就更大。

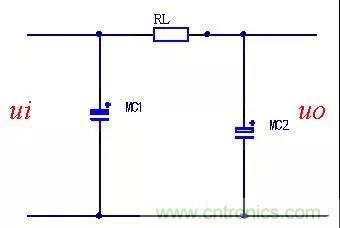

3、RC-π型濾波

這種濾波與LC-π型濾波類似,只不過是用電阻代替了電感,由于電阻對電壓具有降壓作用,,與電容組合在一起時候使得較多的脈動的交流成分降在電阻上,減少對負載的影響,最終實現濾波。這種電路適合負載電流較小同時輸出電壓脈動不是很高場合

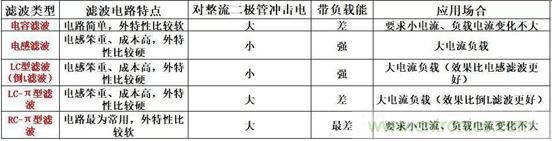

四、五種濾波電路特點
