簡單可靠的單片機的OLED靜態顯示驅動接口電路

發布時間:2017-02-22 責任編輯:sherry

【導讀】本設計實現了一種基于OLED顯示模塊CMELC0283QGLD—T的全彩色靜態圖片顯示系統。該系統設計簡單可靠,是一套通用的中小尺寸OLED驅動控制系統.同時單片機預留了多個I/O口可作后續擴展功能使用。

OLED與薄膜場效應晶體管液晶顯示器(TFT—LCD)相比,具有響應快、全彩色、自發光、視角寬、對比度高、低電壓、可實現柔性顯示等優點,能更好地應用于手機、MP3、小尺寸儀表盤等。OLED顯示器以其卓越的顯示性能成為下一代平板顯示器15’的一個強有力競爭者,目前市場上已出現多種中小尺寸OLED,但配套的驅動接口電路設計嘲很少,筆者擬采用STCllL60XE單片機作為OLED顯示模塊CMEL C0283QGLD—T的主控制器。嘗試在SPI模式下實現OLED全彩靜態圖片顯示。

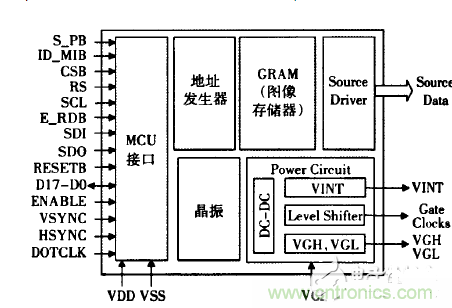

CMEL C0283QGLD-T顯示模塊是240xRGBx320點陣的2.8 in全彩OLED顯示模塊,集成了S6E63D6驅動器”1,圖l為S6E63D6的結構框圖。S6E63D6是一款帶控制器的OLED驅動專用芯片,最大可支持240xRGBx320點陣的圖形顯示。內置容量為240x18x320位的圖像存儲器(GRAM),向GRAM中寫入圖像數據可實現65 k、260 k色圖片顯示。其具有四種可編程彩色顯示接口模式:
18一/16?/9/8位并行接口模式、18?/16/6位的RGB接口模式、串行外圍設備接口(SPI)模式和高速串行接口(MDDI)模式。S6E63D6內嵌DC—DC電壓轉換器,提供OLED模塊內部像素驅動電壓。

S6E63D6結構框圖

圖l S6E63D6結構框圖

硬件電路設計

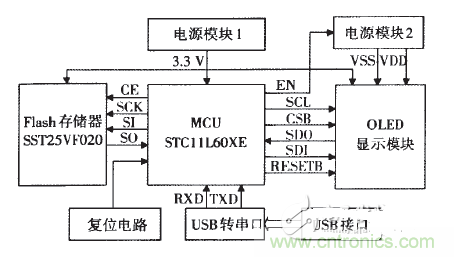

實現靜態圖片顯示需預存圖像數據。而單片機內部程序空間有限(60 k),不適合存儲圖像數據,采用Flash存儲器作為圖像數據存儲區能有效地解決這一問題。單片機只需讀取Flash存儲器中的圖像數據,再傳送到顯示模塊即可實現靜態圖片顯示。系統硬件結構框圖如圖2所示,整個系統采用5 V直流供電,兩個電源模塊提供整個控制電路所需電壓和OLED顯示所需電壓,微控制器(MCU)模塊實現與OLED模塊和Flash存儲器的通信,并提供了在線編程接口和硬件復位接口,使用SPI協議18I進行串行通信。

系統硬件結構框圖

圖2系統硬件結構框圖

電源模塊

電源模塊1輸出電壓3.3 V,為微控制器和接口電路供電。電源模塊2采用高效率開關電源,為OLED顯示提供正常工作所需的VDD和VSS。鑒于OLED顯示屏對供電電壓變化極其敏感,而安森美生產的NCP58 10芯片一1輸出電壓精準、轉換率高、封裝尺寸dx(3.00 mmx3.00 mmx0.55 mm),可提供l%電壓容差的精確反饋電壓且輸出負載瞬態響應好,作為OLED驅動供電電源尤為合適。

微控制器

宏晶科技的STCll/lOxx系列單片機HOl相比于傳統的89系列及205l系列單片機,成本更低,性能更強,故本設計系統選用STCl 1L60XE單片機作為微控制器。通過寄存器配置將單片機P3.0/RXD、P3.1/TXD設置為系統可編程(ISP)下載專用通信口。USB和串口轉換完成與用戶系統的USB連接,實現在用戶系統上調試和下載單片機程序。P4.7/RST引腳出廠時就被配置為復位引腳,外接復位電路實現上電復位。P3.4一P3.7預置為時鐘(SCK)、數據輸入端(SI)、數據輸出端(SO)、使能信號(CE),作為單片機與Flash存儲器的SPI接口,實現SPI串行通信。P2口部分引腳預置為時鐘線(CL)、片選信號(CSB)、數據輸出端(SDO)、數據輸入端(SDI),作為單片機與OLED顯示模塊的SPI接口,實現SPI串行通信。將P2.7預置為RE.SETB,用于控制整個OLED顯示模塊的復位。

SPI接口設計

硬件系統中SPI接口部分為:單片機與Flash存儲器的SPI通信接口和單片機與OLED顯示模塊的SPI通信接口。為了行文方便,約定單片機與Flash存儲器的SPI通信為SPI模式I,單片機與OLED顯示模塊的SPI通信為SPI模式2。在SPI模式2下單片機與OLED顯示模塊的連接采用接插件形式,更改接插件可實現不同尺寸OLED顯示模塊的硬件接口連接,實現系統設計的通用性。SPI模式1為四線制,包括CE,SCK,SI和SO;SPI模式2也為四線制,包括SCL,CSB,SDO,SDI。由于STCl 1L60XE單片機沒有硬件SPI接口,需設置單片機普通I/O口模擬SPI時序進行數據通信。SPI模式1中Flash存儲器SST25VF020I“1的器件地址為43H,存儲范圍為000000H~03FFFFH;SPl模式2中OLED顯示模塊SPI模式下寫指令起始地址為70H,寫數據起始地址為72H。

軟件設計

顯示之前,預存儲圖像數據到Flash存儲器,主程序主要完成從Flash中讀取數據,然后在SPI方式下通過單片機I/O口向顯示模塊中的GRAM輸人數據實現靜態圖片顯示。主程序軟件流程圖如圖3所示。主要功能包括:1)MCU初始化,設置單片機時鐘為外部輸入模式,設置ISP通信口和定時器。配置各個I/O口為數字口。軟件延時使能電源模塊2的正負壓輸出。2)SPI初始化,將SPI相關的片選信號、時鐘信號和數據信號拉高,不產生通信。3)OLED初始化,先配置所需顯示制式時鐘模式和接口模式,再執行清屏操作(寫入數據0x0000),預定義圖片顯示范圍(行列起始地址),最后開顯示(允許GRAM中數據顯示)。4)讀數據,單片機以SPI模式l從Flash存儲器中讀取相應的位圖數據。5)數據寫入GRAM,單片機從Flash存儲器中讀數據的同時以SPI模式2向GRAM中寫人數據,寫滿后停止SPI通信。OLED模塊會自動顯示。.GRAM中的圖像信息。

3OLED顯示軟件流程圖

圖3OLED顯示軟件流程圖

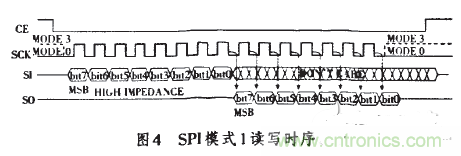

單片機模擬SPI模式l的時序需嚴格按照圖4所示的讀寫時序,任何時候讀寫需先將片選CE拉低,在SCK的上升沿SI上數據寫入,SCK下降沿SO上數據輸出。寫數據時SO必須保持高阻狀態.讀數據時SI狀態可任意。Flash存儲器中數據存儲格式為8位。

驅動電路

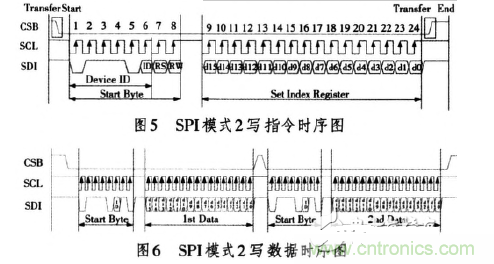

從Flash中讀取數據后,向GRAM中寫入數據即可實現OLED顯示,而向GRAM中寫指令、寫數據和讀狀態都是在SPI模式2下進行的,所以顯示子程序關鍵是模擬實現SPI的讀、寫時序。SPI模式2下寫指令時序如圖5所示,初始化時將CSB,SCL和SDI都拉高,先寫入器件地址,再寫入相應指令,指令格式為16位雙字節形式。寫操作時需先將片選CSB拉低,在SCL上跳變時SDI上的數據寫入,在SCL上升沿時SDI的數據必須保持穩定,結束時將SCL,SDI拉高,同時CSB置1。SPI模式2的寫數據時序如圖6所示,數據格式為16位,每寫一次數據都必須先發送一次8位器件地址,與寫指令一樣,SCL上升沿時SDI的數據必須保持穩定才能準確寫入。

驅動電路實驗結果

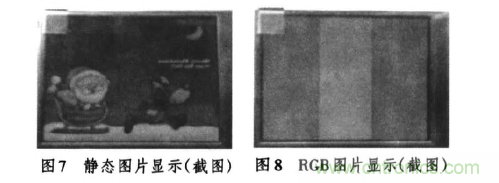

CMEL C0283QGLD—T顯示模塊內部GRAM只支持16位格式的圖像數據信息,需通過圖片轉換軟件將圖片信息轉化為8位寬度的位圖信息,存儲到Flash存儲器中。軟件編程時需預先將數據格式從8位轉化為16位,然后在SPI模式2T逐位傳輸?shù)紾RAM中。圖7為SPI模式下的240x320的65 k色靜態圖片顯示效果。圖8為RGB(紅綠藍)三色圖片顯示效果,F(xiàn)lash存儲器中還可存儲其他測試圖片用以顯示。

實驗結果

結語

本設計實現了一種基于OLED顯示模塊CMELC0283QGLD—T的全彩色靜態圖片顯示系統。該系統設計簡單可靠,是一套通用的中小尺寸OLED驅動控制系統.同時單片機預留了多個I/O口可作后續擴展功能使用。通過與Flash存儲器的SPI通信解決了單片機內部存儲空間有限、無法存放過多圖片問題??深A(yù)置多幅測試圖片到Flash存儲器進行循環顯示,供用戶進行相應的OLED顯示性能測試。
